В этом разделе вы узнаете, как изменять материалы стержней, а также размер стержней существующих элементов.
- На стандартной панели инструментов нажмите кнопку
("Расчеты").
Прим.: Поскольку в стержни были внесены изменения, требуется выполнить основной расчет заново. - В диалоговом окне "Расчеты" нажмите кнопку Расчеты для запуска расчета стальных конструкций. После выполнения предыдущих действий балки крыш все еще не обладают достаточной прочностью (см. иллюстрацию ниже).
Сделать их более прочными можно двумя способами. Во-первых, можно задать в качестве материала для сечения сталь более высокого класса, во-вторых - можно изменить размер сечения балки.
- На панели инструментов "Определение несущего элемента" нажмите кнопку

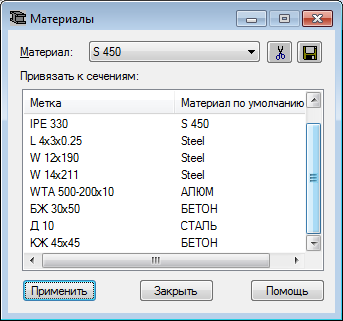

(Материалы), или в строке меню выберите Геометрия > (Материалы...). - В диалоговом окне "Материалы" разверните раскрывающийся список "Материал" и выберите S 450.
- Выберите IPE 330 (существующий размер колонн) и нажмите кнопку Применить. Будет показано сообщение о том, что после внесения изменений необходимо выполнить повторный расчет. Нажмите кнопку Да. Материал будет заменен, как показано ниже.
- Закройте диалоговое окно "Материалы".
- На панели инструментов "Определение конструкции" нажмите кнопку
(Сечения стержня). - В диалоговом окне "Сечения" выберите IPE 330.
- В области Линии/стержни введите 3 4 и нажмите кнопку Применить.Размер балок будет изменен.
- На стандартной панели инструментов нажмите кнопку ("Расчеты").
- После того, как основные расчеты будут выполнены, в диалоговом окне "Расчеты" выберите Расчеты для повторного запуска проверки элемента.

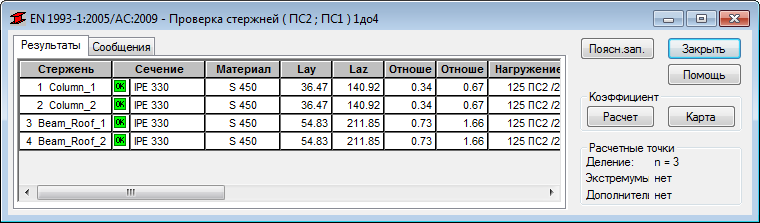

- Теперь на несущих элементах в диалоговом окне "Проверка элемента" показывается, что они имеют достаточный размер для того, чтобы выдерживать нагрузки на конструкцию.
- Сохраните и закройте проект.
Щелкните здесь, чтобы перейти к спецификации.
