Изменение типов стержней

В этом разделе вы узнаете, как изменять существующие типы элементов и создавать новые.

1. В диалоговом окне "Определение" убедитесь, что выбран Номер 1 и для параметра Тип элемента установлено значение Простой стержень.

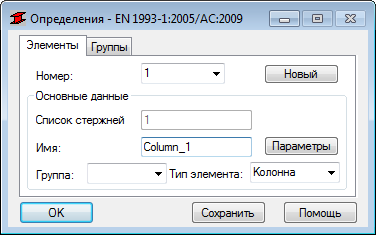

2. Разверните раскрывающийся список "Тип элемента" и выберите Колонна. Измените Имя на Column_1, как показано на рисунке ниже. Нажмите Сохранить.




3. В диалоговом окне "Определения", измените Номер на 2, задайте имя Column_2 и измените Тип элемента на Колонна. Нажмите Сохранить. Балки также необходимо изменить, но стандартное определение типа элемента "Балки" не подходит для данной ситуации.
4. На панели инструментов "Определение конструкции" нажмите (Стальной/алюминиевый тип элемента).
5. В диалоговом окне "Тип элемента", выберите Балка и нажмите (Определение нового типа стального элемента).
   Прим.: Выберите тип элемента, наиболее похожий на тот тип, который требуется создать, поскольку некоторые основные свойства применяются автоматически.
6. В диалоговом окне "Определение элемента" введите в полеТип элемента текст Beam_Roof.
7. В области Параметры продольного изгиба выберите Продольный изгиб.
8. Нажмите кнопку Верхняя полка.
9. В поле "Коэффициент расчетной длины" нажмите (Балка) и установите для параметра Lcr значение 0,2 lo, как показано на рисунке ниже. Нажмите OK.




10. Повторите эти действия для Нижней полки.

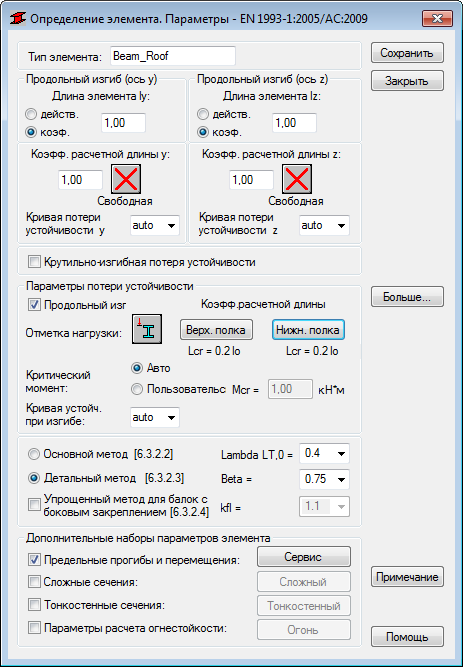

11. Данные в диалоговом окне "Определение элемента" должны выглядеть так, как показано на иллюстрации ниже. Нажмите кнопку Сохранить, а затем Закрыть.




12. Теперь новый тип элемента будет отображаться в диалоговом окне "Тип элемента". Убедитесь в том, что он выбран, введите 3 4 в поле Линии/Стержни, как показано ниже, и нажмите кнопку Применить.




13. Закройте диалоговое окно "Тип элемента".

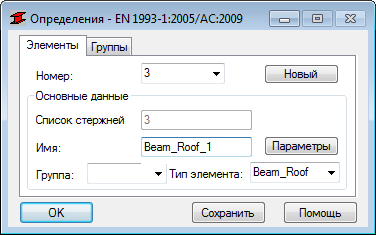

14. В диалоговом окне "Определения" задайте для параметра Номер значение 3. Для параметра Тип элемента уже установлено значение Beam_Roof. Убедитесь в том, что в поле Имя указано значение Beam_Roof_1 и нажмите кнопку Сохранить.




15. При необходимости измените имя элемента 4 на Beam_Roof_2 и нажмите кнопку Сохранить.
16. Сохраните проект.

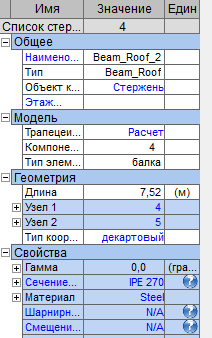

    Прим.: Также можно проверить и изменить имена и типы элементов с помощью начального расположения. Выберите стержни, а затем измените свойства, как показано на рисунке ниже.





17. Сохраните проект.
