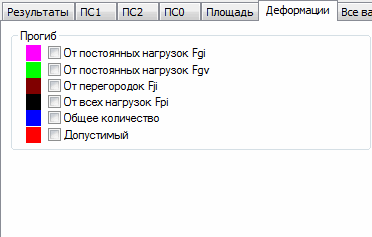

Как только в диалоговом окне Эпюры, вызванном из меню Результаты, выбрана закладка Деформации, на экране появится диалоговое окно, показанное ниже.
Прим.: Обозначения, представленные в этом диалоговом окне, зависят от выбранных железобетонных норм.
Для представления в данном диалоговом окне могут быть выбраны перечисленные ниже значения.
В поле Прогиб
- От постоянных нагрузок Fgi(кратковременные прогибы);
- От постоянных нагрузок Fgv (долговременные прогибы);
- От перегородок Fji (кратковременные прогибы от постоянных нагрузок, приложенных во время строительства перегородки);
- От всех нагрузок Fpi (кратковременные прогибы, вызванные всеми нагрузками - постоянными и временными, которым подвергается элемент при исследовании);
- Общий прогиб F = Fgv - Fji + Fpi - Fgi.
В поле Деформации по ПС1
- деформации в растянутых стержнях;
- деформации в сжатых стержнях;
- деформации в бетоне.
В поле Напряжения по ПС2
- напряжения в растянутых стержнях;
- деформации в сжатых стержнях;
- напряжения в бетоне.
Прим.: Цвет представления данных в диаграмме показан около соответствующего значения.
Прим.: Если в диалоговом окне Опции расчета (закладка Общие, диалоговое окно Дополнительные свойства) включена опция Отображение эпюр для всех сочетаний, то можно отобразить как эпюры для всех сочетаний, так и эпюры для каждого сочетания нагрузок в отдельности.
