在本课程中，将创建两座桥。在 Civil View 中，桥是基于导入的线几何体的扫描对象示例。

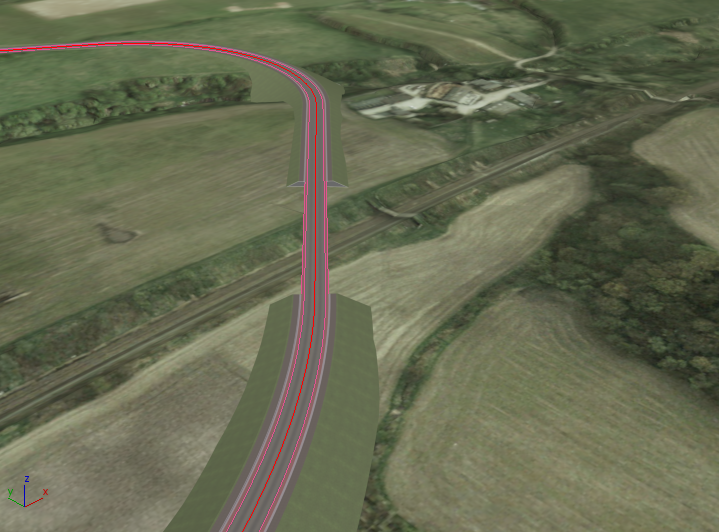

道路线所在的分级曲面之间有两个间隙。这样最容易确定是否暂时隐藏了地平面。
需要建造桥的位置处的间隙
设置课程：
- 从上一课程中的场景继续，或
打开
\civil_view\linkroad_2.max
。
放大第一座桥的区域：
- 在 3ds Max 窗口右下方的导航按钮中，使用“视野”/“缩放区域”弹出按钮选择
“缩放区域”。

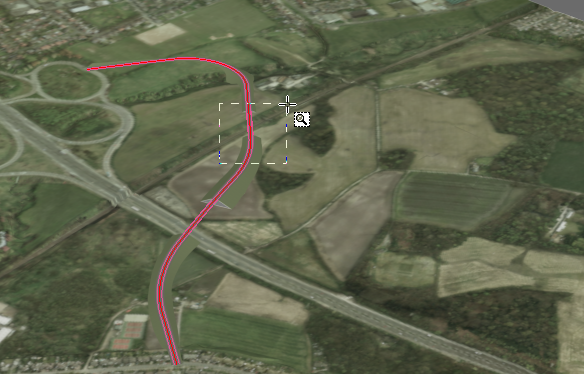

- 在视口中， 拖动一个区域以放大两个间隙中更远的那个间隙。
现在便可在视口中清晰地查看桥的位置。
创建桥：
- 从“Civil View”菜单中选择“Civil View”

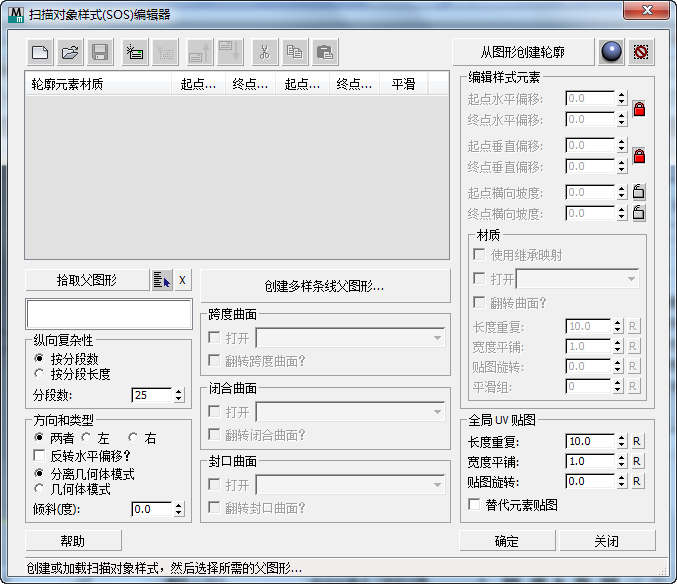

“扫描对象样式编辑器”。 3ds Max 将打开“扫描对象样式(SOS)编辑器”对话框。

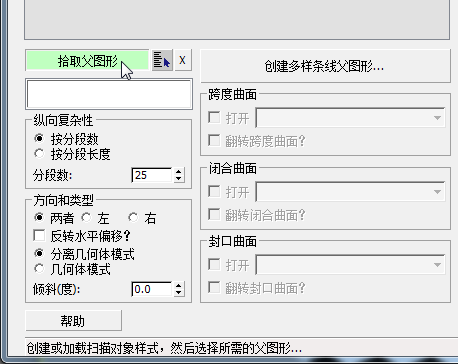

- 在 SOS 对话框中，单击以启用“拾取父图形”。

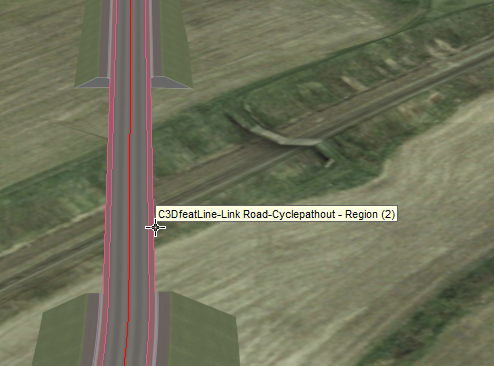

- 在该视口中，在桥区域的任何一侧单击以选择其中一条线段。图形的名称为 C3DfeatLine-Link Road-Cyclepathout - Region (2)。（可能需要移动 SOS 对话框才能清晰地看到该图形。）

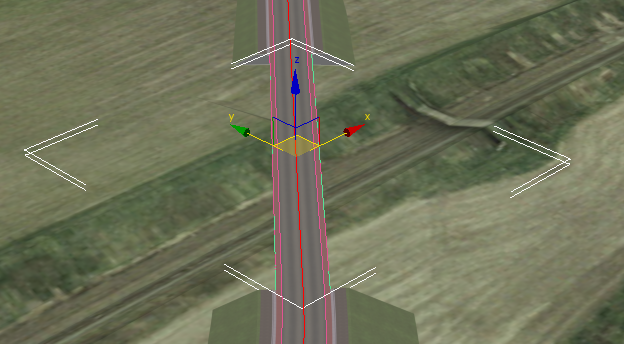

已拾取的图形由两条样条线组成，分别位于桥所在位置的道路两侧。

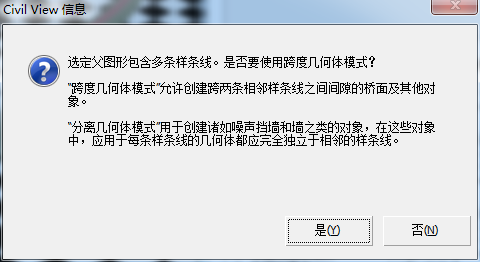

3ds Max 将显示一个对话框，询问要为扫描对象使用哪一种模式。
- 单击“是”。
之所以显示此对话框，是因为图形对象包含多条样条线。在这种情况下，“扫描对象样式编辑器”可以通过两种方法中的一种解释每条样条线的用途。若要生成诸如桥面、隧道衬砌等对象，则需要“可跨越几何体模式”：此模式假定每个样条线表示路的任一侧，跨度曲面和闭合曲面可以生成跨样条线之间的间隙的“链接”曲面。另一种模式“分离几何体模式”更适合于创建噪声挡墙和挡土墙：对于这些类型的特征，扫描对象的几何体会分别应用到图形中的每条样条线。
3ds Max 将开始构造桥。
将路缘添加到桥：

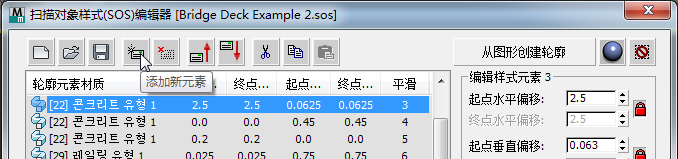

- 在“扫描对象样式(SOS)编辑器”中，单击
（添加新元素）。 单击此按钮后，工具栏上的其他某些按钮将处于活动状态，并且新元素将显示在 SOS 元素列表中。
在该视口中，也可以看到应用到每条样条线的新元素。
此新元素将成为主道路和路缘之间的边沟。

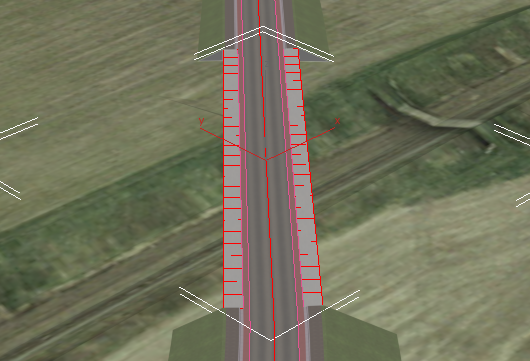

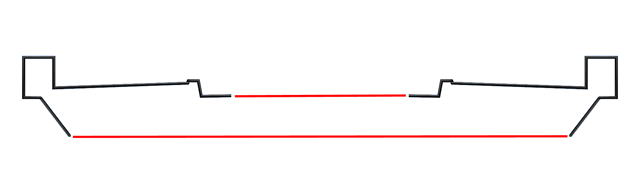

每个元素都是桥两侧的横截面中的线段。由于选择了“可跨越几何体”，因此这些元素是镜像的。
您可以随后使用“跨度曲面”和“闭合曲面”选项创建桥顶部的道路和桥的底部。上图中的红色部分为道路。（您还可以在桥的每个端点处设置“封口曲面”。）

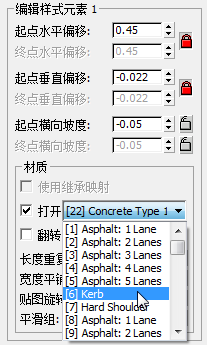

- 在“编辑样式元素”组中，按如下方式更改相应设置：
- 起点水平偏移：0.45
- 起点横向坡度：–0.05
- 材质 ID（使用“材质”子组中的下拉列表）：[6] 路缘
注： 由于“水平偏移”和“垂直偏移”已锁定，因此“起点垂直偏移”值也会更改。若要在视口中查看效果，可以使用
“放大”功能。

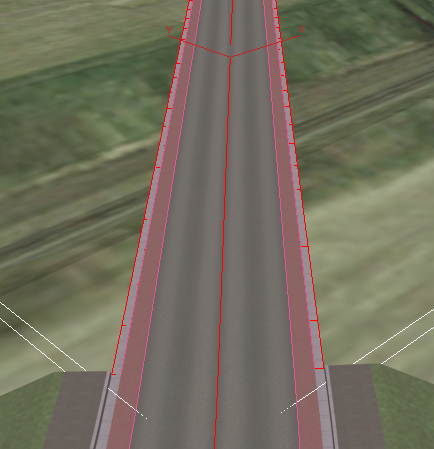

现在便可以看到，边沟宽度与地面上道路的边沟宽度相同。
- 再次单击 （添加新元素）。
此新元素是路缘的垂直面。
- 在“编辑样式元素”组中，按如下方式更改相应设置：
- 起点水平偏移：0.04
- 起点垂直偏移：0.225
- 材质 ID：[6] 路缘
- 再次单击 （添加新元素）。
此新元素是路缘的顶部。
- 在“编辑样式元素”组中，按如下方式更改相应设置：
- 起点水平偏移：0.15
- 起点垂直偏移：0.0
- 材质 ID：[6] 路缘
再次
缩放和
平移可帮助您查看进度。

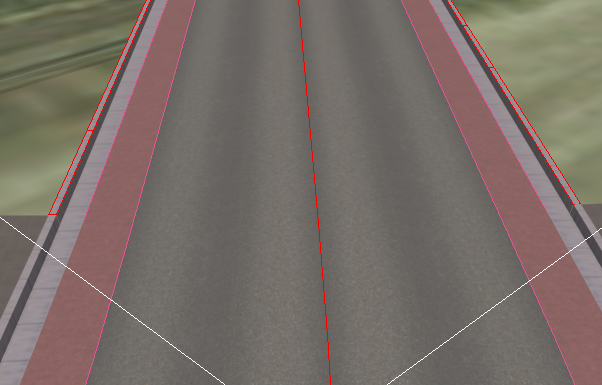

此操作过程的最后一步是在路缘外创建人行道。
- 单击 （添加新元素）。
- 在“编辑样式元素”组中，按如下方式更改相应设置：
- 起点水平偏移：2.0
- 起点垂直偏移：0.05
- 材质 ID：[42] 铺路材料类型 2
此外，在“材质”子组中，将“宽度平铺”值设置为 0.2，以使新人行道的图案与地面上道路的图案匹配。
不要关闭“扫描对象样式(SOS)编辑器”。后面的操作过程会用到它。
若要构造桥，需要添加新的元素。在添加和细化元素时，还要创建特定的新扫描对象样式 (SOS)，您可以保存此样式以在将来的项目中使用。
现在便完成了桥的顶部。若要完成整座桥，需要添加更多元素，以便其 3D 横截面和剖面也是完整的。有了完整的剖面后，即可添加曲面，使桥能够发挥作用，并且看起来是一个完全的 3D 对象。
完成桥的剖面：

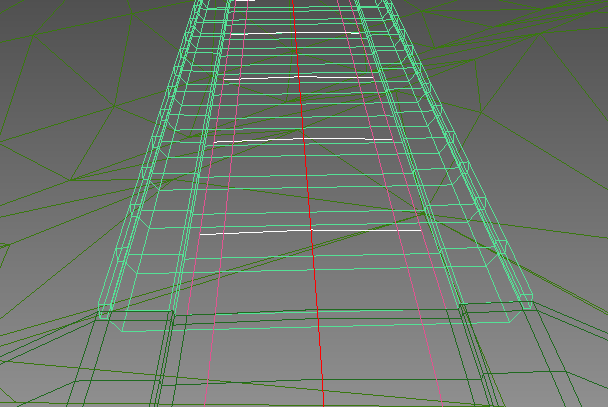

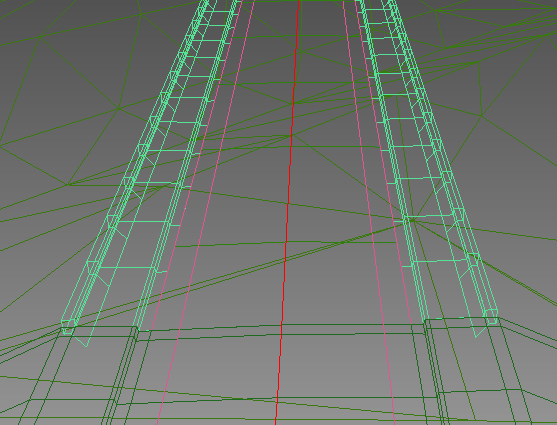

- 按 F3 键将视口更改为线框模式。
这样可以更容易地查看后续步骤的效果。
- 逐次单击 （添加新元素）将五个新元素添加到扫描对象样式。参考下表进行元素设置。

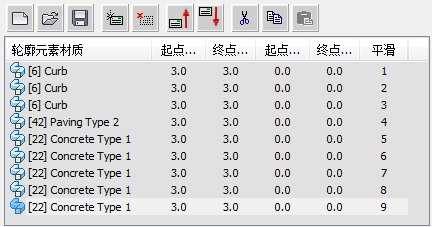

元素编号 水平偏移 垂直偏移 材质 ID 5 0.0 0.3 [22] 混凝土类型 1 6 0.45 0.0 [22] 混凝土类型 1 7 0.0 –0.6 [22] 混凝土类型 1 8 –0.25 0.0 [22] 混凝土类型 1 9 –0.45 –0.6 [22] 混凝土类型 1 完成后，元素列表应总共显示九个元素。
完成桥曲面：
- 在“跨度曲面”、“闭合曲面”和“封口曲面”组中，单击以启用“启用”复选框。
曲面的材质 ID 应使用下列默认值：
- 跨度曲面：[18] 沥青类型 1
- 闭合曲面和封口曲面：[22] 混凝土类型 1

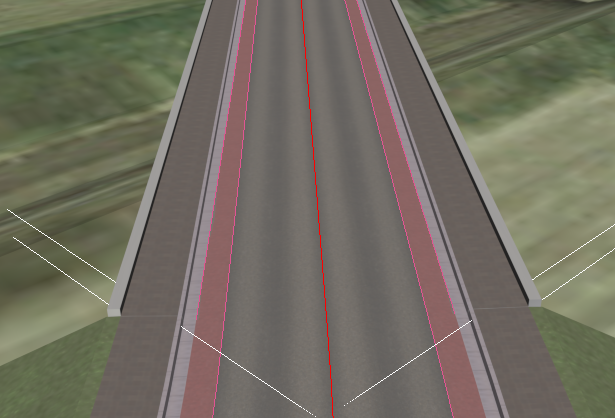

3ds Max 会将这些曲面添加到桥样式：跨度曲面位于顶部，闭合曲面位于底部，封口曲面会封闭结构的末端。
- 再次按 F3 键以重新启用视口明暗处理。
若要完成整座桥，现在要添加曲面以连接剖面的两侧，然后封闭桥的末端。
创建另一座桥：
- 缩小（并根据需要 平移），以便可以看到另一座桥，即更近的桥所在的位置。
- 在“扫描对象样式(SOS)编辑器”中，再次单击以启用“拾取父图形”。

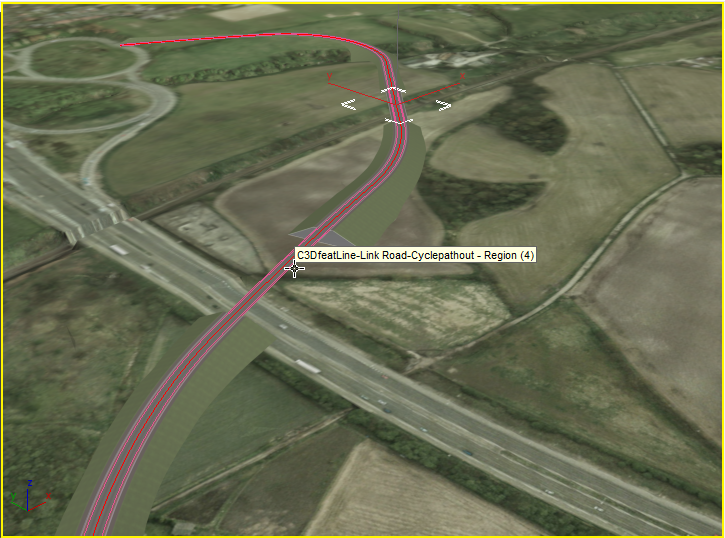

- 在视口中，拾取图形 C3DfeatLine-Link Road-Cyclepathout - Region (4)。如同第一座桥的图形一样，此图形包括两条样条线，每一条都位于要建造桥的区域的外边。

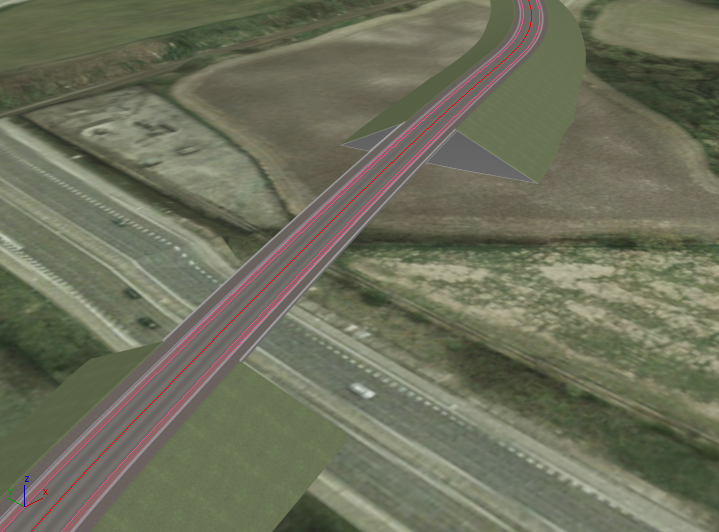

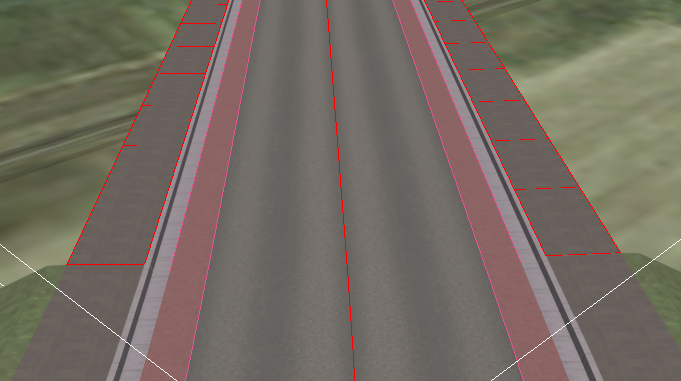

Civil View 将在该新位置创建第二座桥。
第二座桥与第一座桥的样式完全相同。唯一的区别是，第二座桥的尺寸和位置由新的父图形指定。
保存样式：
- 在 SOS 元素列表上方的工具栏中，单击
（保存样式）。 - 当 3ds Max 出现提示时，将样式命名为 myroadway_bridge.sos。
- 单击“确定”关闭“扫描对象样式(SOS)编辑器”。
当 3ds Max 询问是否确定要关闭该对话框时，单击“是”。
保存工作：
- 将场景保存为 my_roadway_bridges.max。
