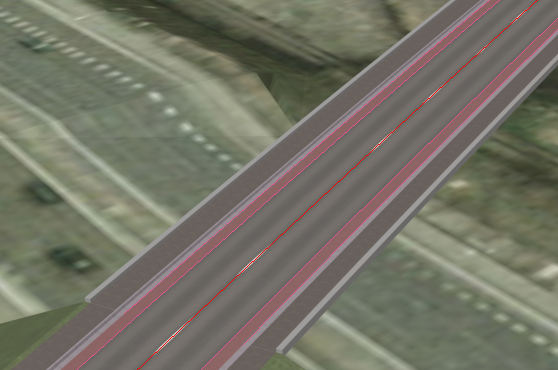

现在将标记添加到道路上。
设置课程:
- 从上一课程中的场景继续,或
打开
\civil_view\linkroad_3.max
。
为中心线创建标记:
- 如果尚未打开 Civil View 浏览器,请选择“Civil View”菜单
“Civil View 浏览器”。
- 在场景资源管理器中,选择道路的中心线 C3Dbaseline-Link Road-Centreline 1。
提示: 默认情况下,在视口的左侧显示“场景资源管理器”面板,但如果已隐藏该面板,可以按 H 键显示该资源管理器的浮动版本。
在 Civil View 浏览器上,下部面板现在显示导入的图形对象的“对象列表”卷展栏。C3Dbaseline-Link Road-Centreline 1 将高亮显示。

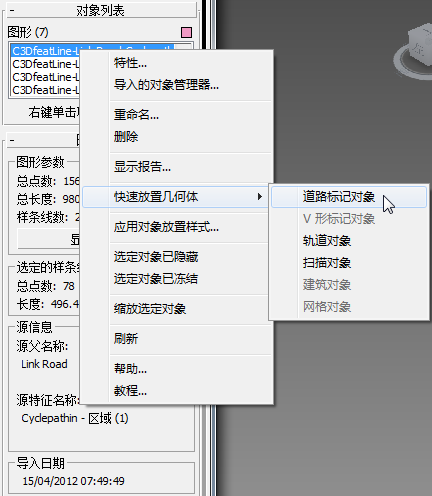

- 右键单击高亮显示的中心线条目,然后从弹出菜单中选择“快速放置几何体”
“道路标记对象”。

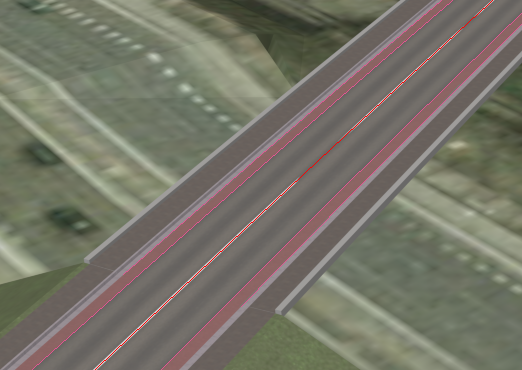

3ds Max 将为道路添加一条连续的中心线,您可以在视口中看到它的局部。

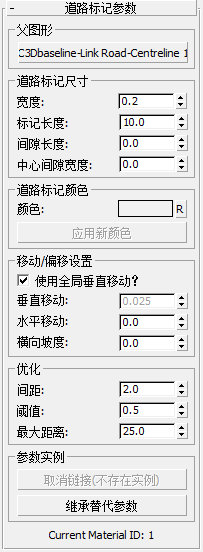

- 在 Civil View 浏览器中滚动,以便可以看到“道路标记参数”卷展栏的所有内容。
- 在“道路标记”卷展栏
“道路标记尺寸”组中,将相应设置按照如下所示更改:
视口将更新以显示这些更改。

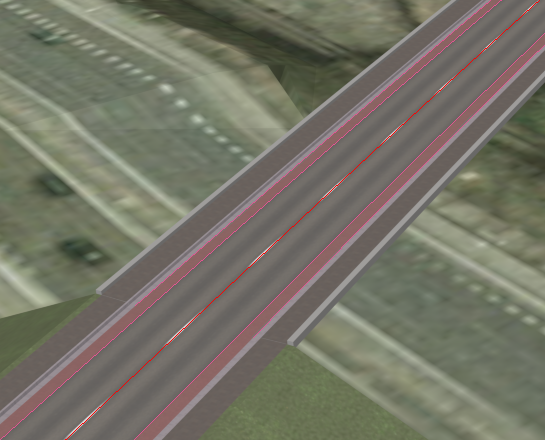

视口中看上去好像缺少某些中心线标记,原因是您需要调整道路标记的垂直偏移。
- 在“Civil View 浏览器”
上部面板(“Civil View 浏览器”卷展栏)上,单击“场景设置”条目。
在下部面板中,“Civil View 浏览器”将打开“场景设置”卷展栏。

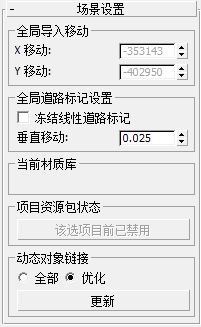

- 在“场景设置”卷展栏
“全局道路标记设置”组中,将“垂直移动”值更改为 0.05。 现在,所有道路标记都是可见的。
注: 您也可以为各个道路标记对象中的一部分设置“垂直移动”,但通常情况下,最好将场景作为一个整体进行设置。
为自行车道创建标记:
- 从“Civil View”菜单中,选择“Civil View”
“道路标记样式编辑器”。 3ds Max 将打开“道路标记样式(RMS)编辑器”对话框。
- 在元素列表上方的工具栏上,单击
(添加新元素)。 3ds Max 会将图形条目添加到列表中。
- 在编辑器对话框右侧的“编辑样式元素”组中,将“间隙长度”更改为 1.0。
“编辑样式元素”组右侧的预览将更新,以显示新的虚线道路标记。
- 在“图形标签遮罩”字段中,将输入从“Shape01”更改为 *cyclepathin*(请勿省略星号)。
此通配符字符串将选择自行车道的所有内部边界。
- 单击“应用”。

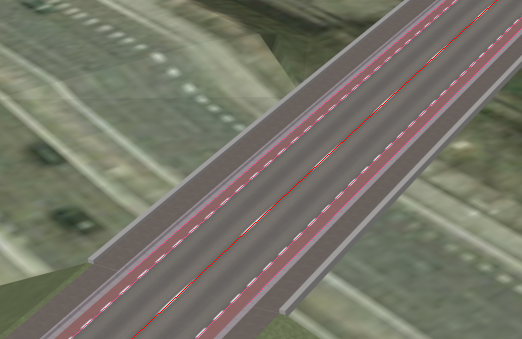

现在,虚线便显示在自行车道的边处。
为中心线创建一个样式,以便可以将它与自行车道样式一起保存:
- 在元素列表上方的工具栏上,再次单击
(添加新元素)。 3ds Max 会将另外一个图形条目添加到列表中。
- 在“图形标签遮罩”字段中,将该条目从“Shape01”更改为 *centreline*。
此通配符字符串会选择中心线。
- 在“编辑样式元素”组中,按如下方式更改相应设置:
这些值与之前设置的值相同,但在此输入这些值便可保存样式以供之后使用。
- 单击“应用”。
3ds Max 将更新中心线标记。
保存道路标记样式:
- 在元素列表上方的工具栏中,单击
(保存样式)。
- 当 3ds Max 出现提示时,将该样式命名为 myroadway_markings.rms。
- 单击“确定”关闭“道路标记样式(SOS)编辑器”。
当 3ds Max 询问是否确定要关闭该对话框时,单击“是”。
保存工作:
- 将场景保存为 my_roadway_markings.max。
