在本课中，将向罩的后部添加一些细节，然后调整其图形以更好地适配设计图图像。
设置课程：
- 在上一节课的基础上继续学习，或
打开
p47_cowl_air_intake.max
。 - 如果已打开该文件，
请选择 P-47 机身，然后转到
“修改”面板。
使罩的后部成形：
- 在功能区
“多边形建模”面板上，激活
（“多边形”）。 -

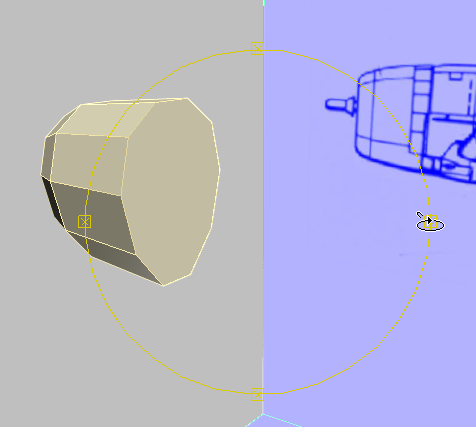

环绕透视视口以便您可以看到罩的后部。

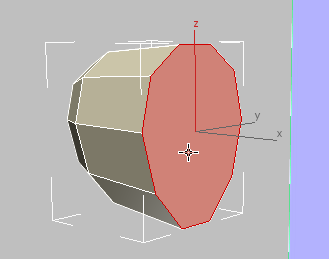

- 单击以选择罩后部的多边形。
- 在功能区“多边形”面板上，单击

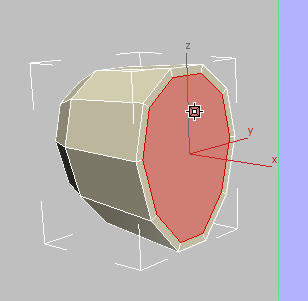

（插入）。在透视视口中，向下拖动鼠标以插入罩的后部。
- 在功能区“多边形”面板上，单击
（倒角）。在透视视口中，向下拖动以在罩的后部创建浅凹进。
松开鼠标，然后向下拖动一点以减小凹进多边形的大小。

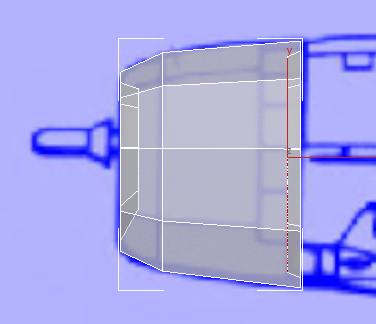

可以通过按 Alt+X 键再次启用 X-Ray 显示模式，然后查看前视口来检查您的工作。
发动机罩适配主机身的前面，与玻璃瓶顶部的瓶帽有点像。因此罩的后部还具有一个凹进的区域，虽然并不与进气口一样明显。
调整罩的曲率：
- 激活“前”视口。
- 在功能区“多边形建模”面板上，激活
（“边”）。 - 单击以沿罩的长度选择某个较长的边。
- 在功能区“修改选择”面板上，单击

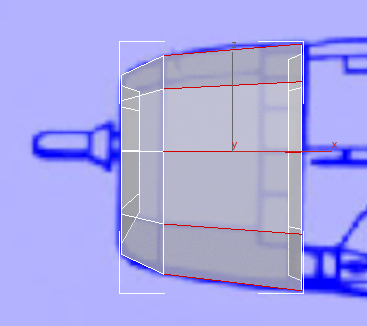

（环形）。 “环形”工具选择由罩周围的相似边组成的环。
- 在功能区“循环”面板上，按住 Shift 键单击

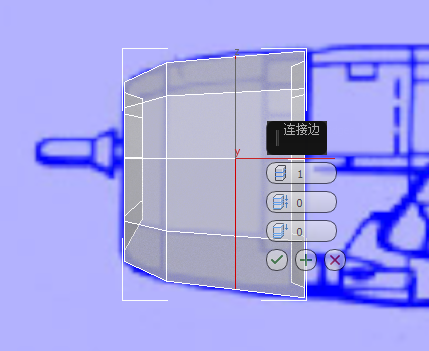

（连接）。 按住 Shift 键单击“连接”以显示“连接”工具的 Caddy 控制。这样您便可以交互调整边连接。

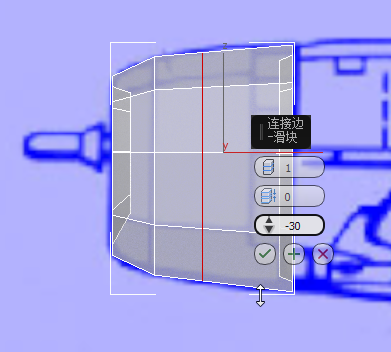

- 在 Caddy 上，拖动下部微调器“滑块”的值，将新垂直边滑向左侧，使其位于罩中的凸出部分的下方。
- 当边位于合适的位置时，单击

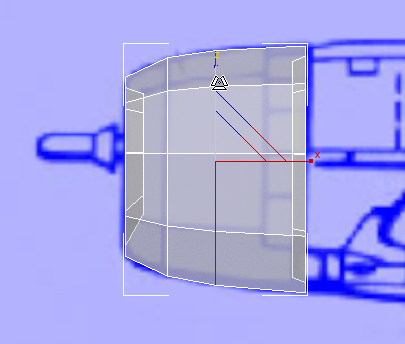

（确定）。 - 沿 Y 轴
放大新边，使罩的凸出部分更好地匹配设计图图像。
- 再次单击
（边）以退出“边”子对象层级。
发动机罩几乎完成：要完成它，需要调整其曲率以更好地匹配设计图。
现在，P-47 发动机罩已基本完成，多边形图形也只能做到这一步。（您以后将添加一些细节以改进 3ds Max 对模型的此部分进行平滑处理的方式。）
保存工作：
- 将场景另存为 p47_engine_cowl.max。
