为裙子应用贴图

在本课程中，将使用“UVW 展开”将打印图案应用于裙子。这是一个简单的练习，使您了解“UVW 展开”修改器及其“自由形式”变换工具。

设置课程：

在快速访问工具栏上，单击（打开文件），导航至 \scenes\materials_and_mapping\unwrap_uvw_clothing\ ，然后打开 fashion_model_clothed.max 。
注：如果对话框询问您是否要使用场景的 Gamma 和 LUT 设置，请接受场景 Gamma 设置，然后单击“确定”。如果对话框询问是否要使用场景的单位，请接受场景单位，然后单击“确定”。

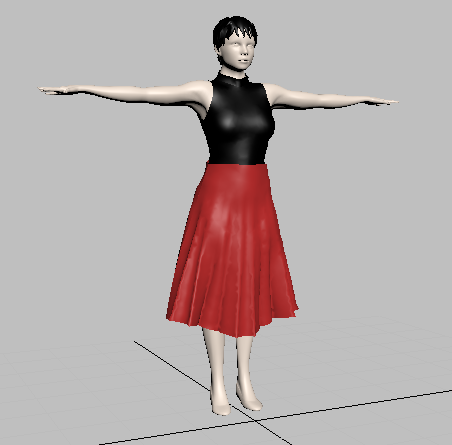

模型处于参考姿势。套头衫和裙子均由 Garment Maker 修改器和布料修改器创建。

为裙子创建纹理：

在主工具栏上，单击（材质编辑器）以打开“Slate 材质编辑器”。
注：此按钮位于一个弹出按钮上，弹出按钮与下拉菜单类似，但包含按钮而不是文本。该弹出按钮上的另一个按钮打开“精简材质编辑器”。

如果意外打开了“精简材质编辑器”，只需选择“模式”“Slate 材质编辑器”。

如果这是您首次使用“板岩材质编辑器”，则您可能需要重新调整其大小，以便可在其界面中轻松查看全部三列。

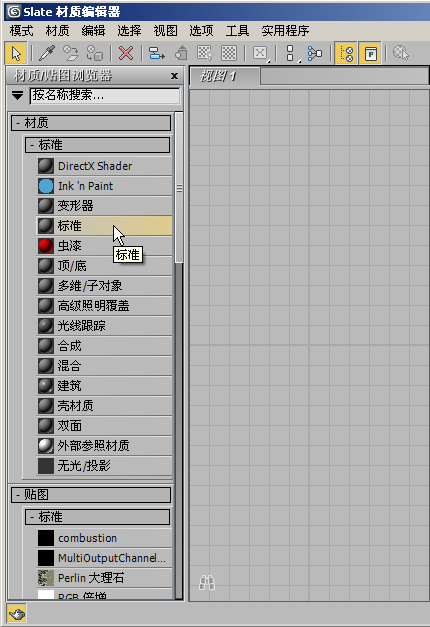

在“Slate 材质编辑器”窗口左侧的“材质/贴图浏览器”列中，找到“标准”材质项。

将此项拖动到位于窗口中心的大“视图”面板 (View1)。3ds Max 在视图中将材质显示为节点。

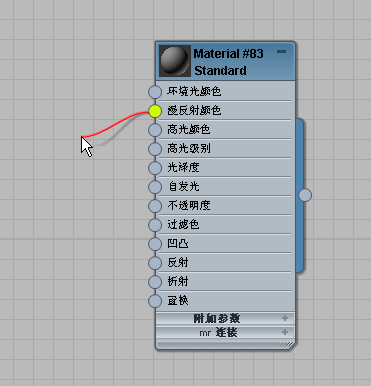

单击材质“漫反射颜色”组件的圆形输入孔，然后向远离它的方向拖动。
拖动时将显示连线。

释放鼠标。

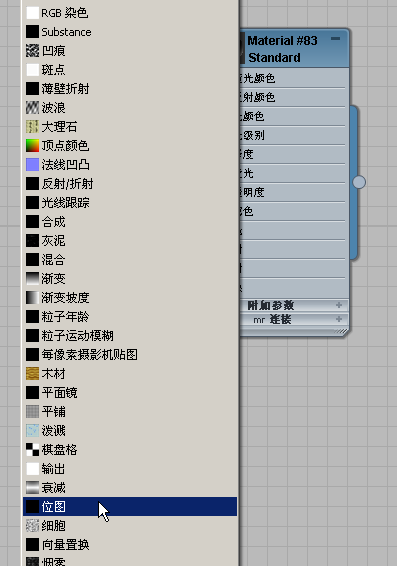

3ds Max 将打开弹出式上下文菜单。

在上下文菜单上，选择“位图”。

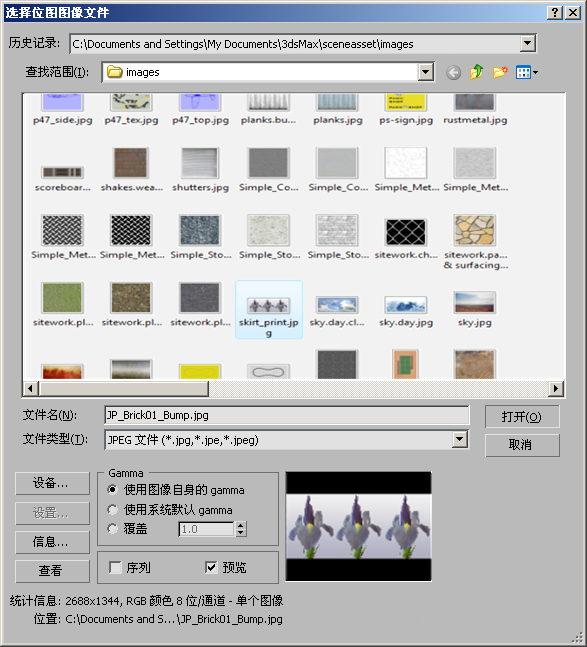

3ds Max 将打开“选择位图图像文件”对话框。

在文件对话框上，单击 skirt_print.jpg 将其选中，然后单击“打开”。

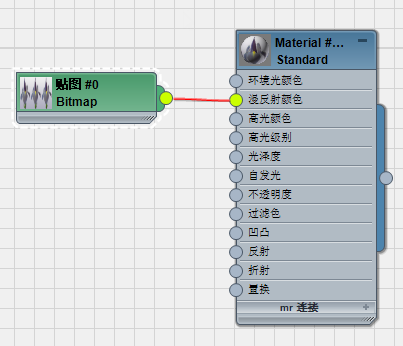

3ds Max 将一个“位图”节点添加到材质的“漫反射颜色”组件。
单击位图节点以将其选中。

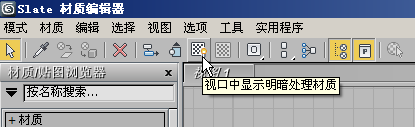

在“Slate 材质编辑器”工具栏上，单击以启用（视口中显示明暗处理材质）。（如果使用的是 Direct3D 或 OpenGL 等旧版驱动程序，则工具提示将显示“在视口中显示标准贴图”。）

启用此选项后，3ds Max 会在“位图”节点的标题栏中显示一个红色楔形图形。
移动“Slate 材质编辑器”窗口，以便可以看到视口。在视口中，单击以选中裙子（裙子图案）对象。

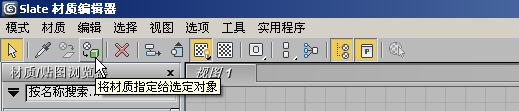

在“Slate 材质编辑器”工具栏上，单击（将材质指定给选定对象）。
关闭“Slate 材质编辑器”。

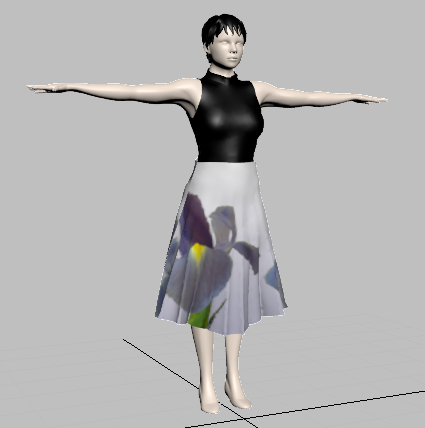

明暗处理的视口现在会在裙子上显示图案。这是一个很好的开始，但我们希望花垂直显示并且分布得更加均匀。

添加“展开 UVW”修改器：

转至 “修改”面板。
在修改器堆栈中，向下滚动以看到“Garment Maker”修改器，单击“Garment Maker”项将其高亮显示。

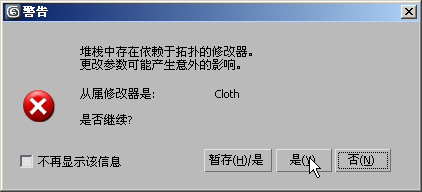

3ds Max 将显示有关拓扑的警告。单击“是”以解除此警告。
打开“修改器列表”，并选择“UVW 展开”。（可以按 U 键快速选择此修改器。）
提示：对布料对象进行贴图时，请始终在堆栈上将“UVW 展开”修改器放置在 Garment Maker 修改器的上方，布料修改器的下方。布料修改器将扭曲原始的平面几何体，从而会使“UVW 展开”更难以使用。
在“选择”卷展栏上，单击（多边形）以转到“多边形”子对象层级。

如果 3ds Max 再次显示拓扑警告消息，请单击“是”再次解除该警告。

3ds Max 视口将裙子显示为 Garment Maker 创建的平面网格。
激活“透视”视口，然后按 Ctrl+A 以选择裙子的所有面。
在“修改”面板 “投影”卷展栏上，单击（柱形贴图）以将其启用。

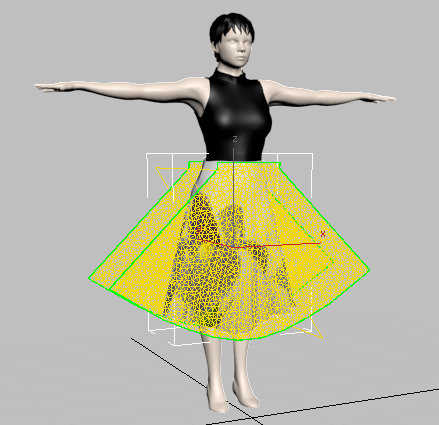

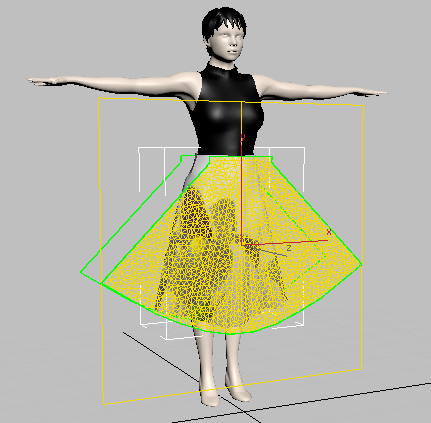

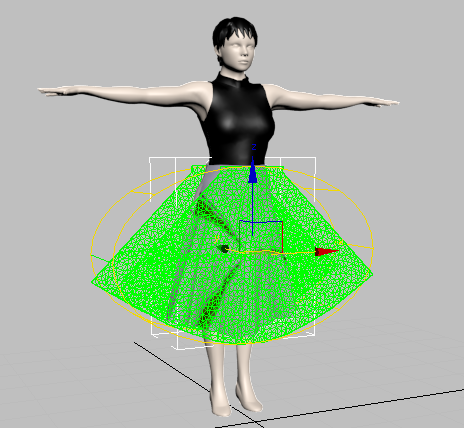

3ds Max 将为裙子设置柱形投影，但是方向不正确。
此外，在“投影”卷展栏上，单击（对齐到 Z）。

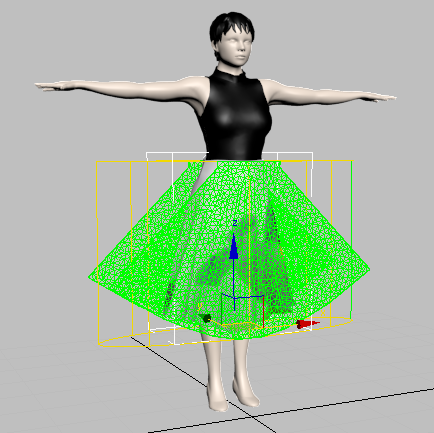

现在，投影的方向正确。
再次单击（柱形贴图）以将其禁用。
重要：与此卷展栏上的其他投影按钮类似，“柱形贴图”按钮也进入一种模式：如果您忘记禁用该按钮，则以后将无法使用“编辑 UVW”对话框中的控件。

调整打印图案的布局：

在“修改”面板 “编辑 UV”卷展栏上，单击“打开 UV 编辑器。

3ds Max 将打开“编辑 UVW”对话框。

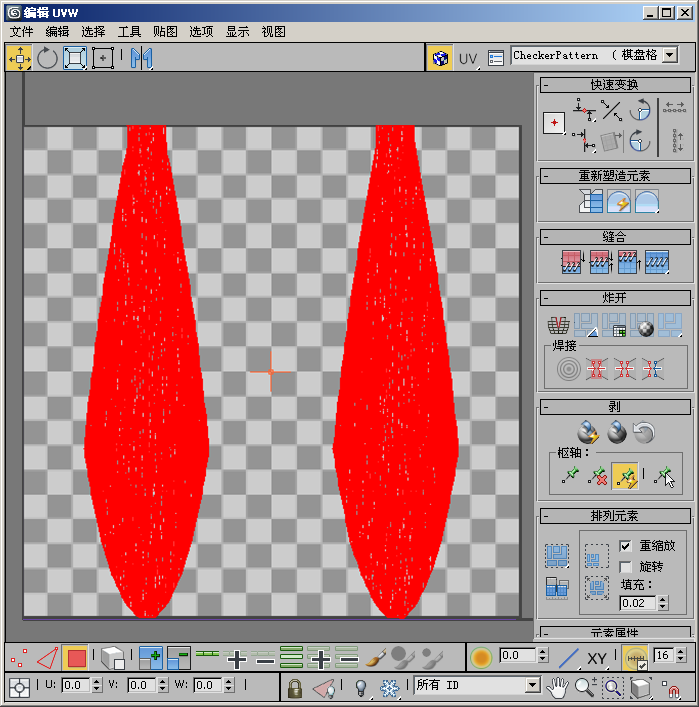

裙子的每一片在“编辑 UVW”窗口中显示为一个平面群集，并以红色高亮显示，因为它们已被选中。

您可能会注意到 3ds Max 的速度变慢了。Garment Maker 生成了大量面。
在“编辑 UVW”对话框上方的工具栏上，打开纹理下拉列表，然后选择“贴图 #0 (skirt_print.jpg)”。（贴图编号可能有所不同。）

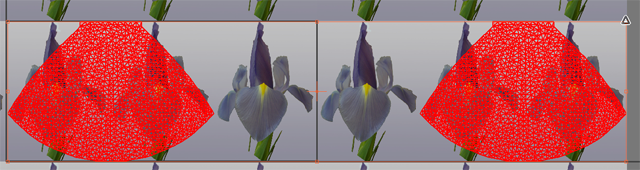

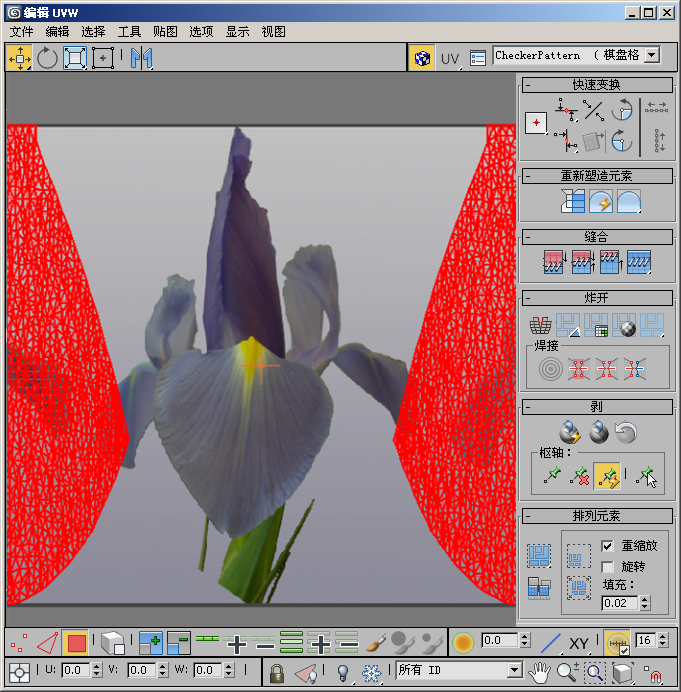

贴图图案将显示在“编辑 UVW”窗口中。
在“编辑 UVW”对话框上方的工具栏上，单击选项按钮。

3ds Max 将打开“展开选项”对话框。

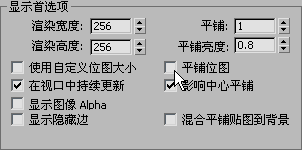

在“展开选项”对话框 “显示首选项”组中，如果“平铺位图”处于禁用状态时，则单击以将其启用，如果“使用自定义位图大小”处于启用状态，则单击以将其禁用。

单击“确定”关闭“展开选项”对话框。

“编辑 UVW”窗口中轮廓为暗色矩形的区域是 UV 坐标的单位方形（在本例中它显示为矩形，因为位图不是方形）。
调整“编辑 UVW”对话框的大小，然后缩放和平移“编辑 UVW”窗口，以便可以看到两个平铺的花图案。
导航工具位于“编辑 UVW”对话框下方的第二个工具栏（“变换/显示”工具栏）上。它们显示在对话框的右下角。

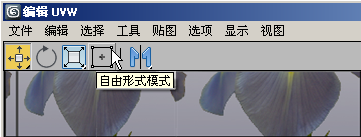

在“编辑 UVW”对话框上方的工具栏上，单击（自由形式模式）以将其激活。

在“自由形式模式”下，子对象选择被一个框所包围。拖动框的中心会移动选项；拖动一侧中央的控制柄会将其旋转；拖动角点处的控制柄会相对于正在进行贴图的纹理缩放选择。观察光标以查看哪个变换处于活动状态。

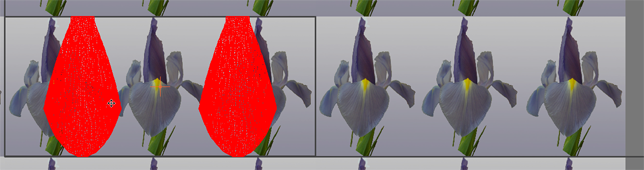

移动裙子组，使其与图案的左边对齐，然后进行缩放以将其拉伸，以便它包含两个平铺图案。
单击“编辑 UVW”窗口的空白区域中取消选中裙子面板。
在“编辑 UVW”对话框下方的第一个工具栏（“子对象选择”工具栏）上，单击（按元素 UV 切换选择）以将其启用。

启用后，该按钮会显示一个复选标记。

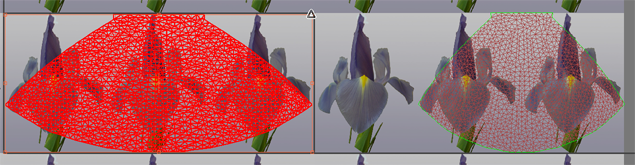

单击以仅选择左侧的裙子群集，然后对其进行缩放，使其横跨第一个平铺图案。

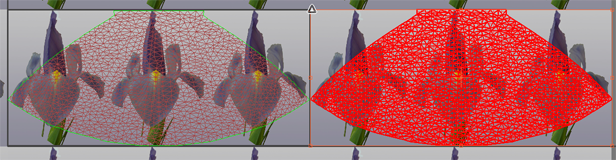

对右侧的裙子群集执行相同的操作。
关闭“编辑 UVW”对话框。
滚动到修改器堆栈的顶部，然后单击以高亮显示“壳”修改器。

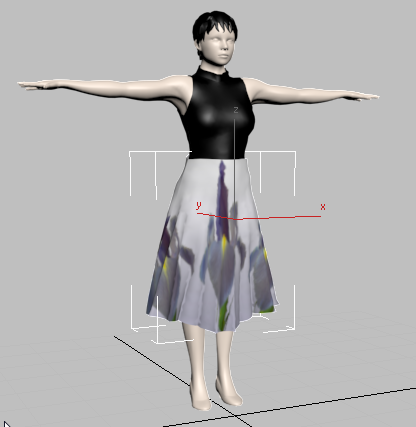

完成模型的裙子具有规则图案，前后面的花都呈垂直方向。
