通过添加到模型中的接缝，您可以使用命名选择集将模型分为多个群集，然后将这些群集布局为均匀分布的剥。
设置模型：
- 接着上一部分继续学习，或
打开
cman_uv_clothing_seams.max
。 - 如果打开了一个新场景，请
选择 CMan 模型，然后转至
“修改”面板。
剥左臂：
- 在 “修改”面板
“选择”卷展栏上，单击
（多边形）以转到“多边形”子对象层级。

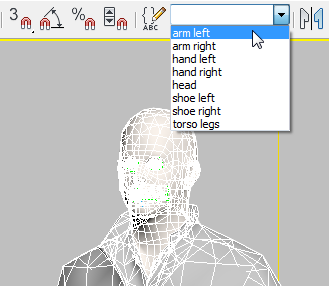

- 在主工具栏上，打开“命名选择集”下拉列表，然后从列表中选择“arm left”。

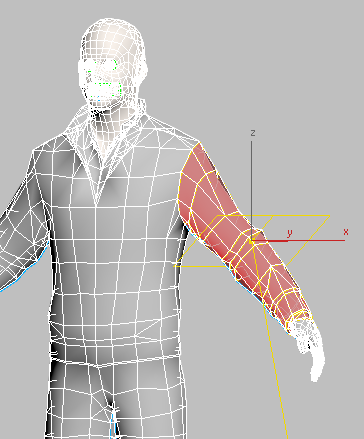

3ds Max 将高亮显示左臂中的多边形。
“UVW 展开”修改器将基于选定多边形创建群集。如果剥袖子（将马上执行此操作），“剥”工具将使用在袖子底部创建的接缝展平对群集进行贴图的方式。“UVW 展开”还会在选择集的边上创建“贴图接缝”（您不必明确指定）。
重要： 您在第一部分中明确创建的接缝必须在面选择的边处结束。如果接缝不够长，群集贴图将会含有闭合循环。闭合循环很难处理。接缝应该拆分整个选择：将剥作为瓶子或罐子上的纸标签进行拍照。 - 在“修改”面板 “编辑 UV”卷展栏上，单击“打开 UV 编辑器”。
3ds Max 将打开“编辑 UVW”对话框。选定多边形将显示为红色。
提示： 调整对话框的大小，以便可以看到整个几何体。 - 在“编辑 UVW”对话框 上方的工具栏上，单击
选项按钮。

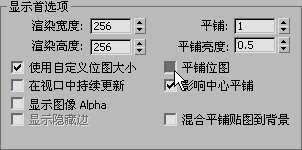

- 在“展开选项”对话框 “显示首选项”组中，单击以禁用“平铺位图”，然后单击“确定”。
这样可以更容易地看到 U 和 V 坐标的单位方形。
- 在“编辑 UVW”对话框 “炸开”卷展栏上，单击
（断开）。
这将断开多边形选择边界上的群集。
- 在“编辑 UVW”对话框 “剥”卷展栏上，单击
（快速剥）。

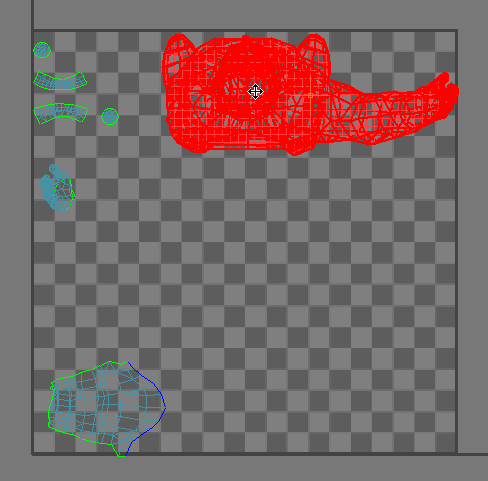

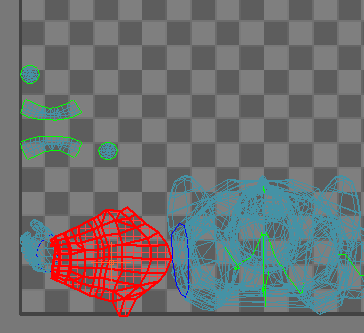

3ds Max 将从接缝剥袖子，从而创建展平的群集。
这是一种可以轻松对其应用纹理的群集图形。进行一些其他的调整后，布局得到了改进。
注： 剥使用的方法名为最小平方保形贴图 (LSCM)。它在“撤消/重做”堆栈上显示为 LSCM。
孤立群集：
- 在“编辑 UVW”对话框 上方的工具栏上，单击
（移动选定的子对象）以将其激活。

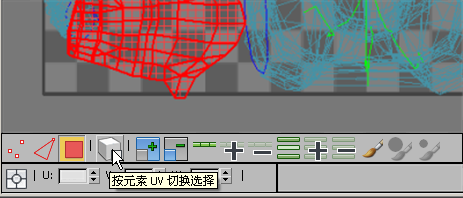

- 在“编辑 UVW”对话框 下方的第一个工具栏（“子对象选择”工具栏）上，单击
（按元素 UV 切换选择）以将其启用。
启用后，该按钮会显示一个复选标记。

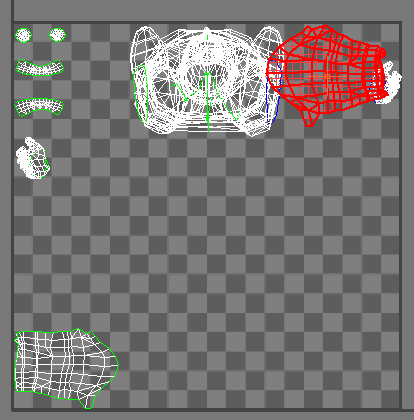

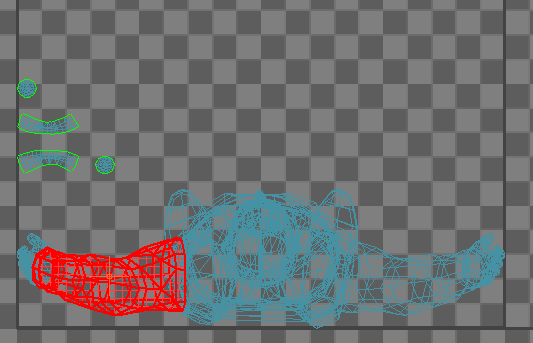

- 逐个单击“编辑 UVW”窗口中的其他群集，并将它们从已剥的袖子
移开。将袖子留在它原来的位置。
通常，您不希望已剥模型的群集重叠。
- 再次选择已剥的左袖子。
- 在“编辑 UVW”对话框 “子对象选择”工具栏上，再次单击
（按元素 UV 切换选择）以将其禁用。 重要： 请不要忽略此步骤！在使用“剥模式”的接下来的步骤中，如果“剥模式”处于活动状态，“按元素选择”锁定的顶点数将多于需要锁定的顶点数（我们将在以下步骤中介绍锁定的顶点。）
调整左臂的剥之前，请在“编辑 UVW”窗口中重新排列群集。
设置锁定：
- 使用
（缩放到区域）以放大已剥的袖子。 导航工具位于“编辑 UVW”对话框
下方的第二个工具栏（“变换/显示”工具栏）上。它们显示在对话框的右下角。 - 在“编辑 UVW”对话框 “剥”卷展栏上，单击
（剥模式）以将其启用。即使您选择了多边网格的其他部分，“剥模式”也会一直剥该群集，直到您禁用“剥模式”。
- 在“编辑 UVW”对话框 “子对象选择”工具栏上，确认
（顶点）处于活动状态。（如果尚未处于活动状态，请单击按钮。）

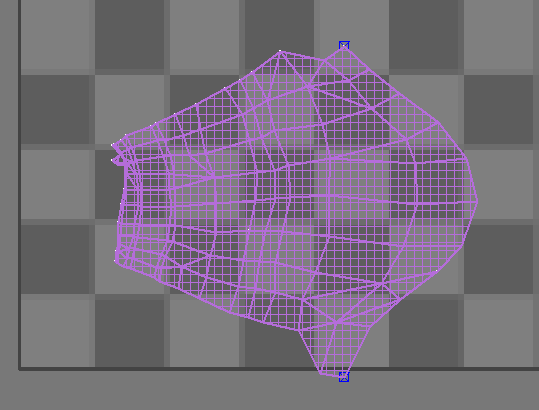

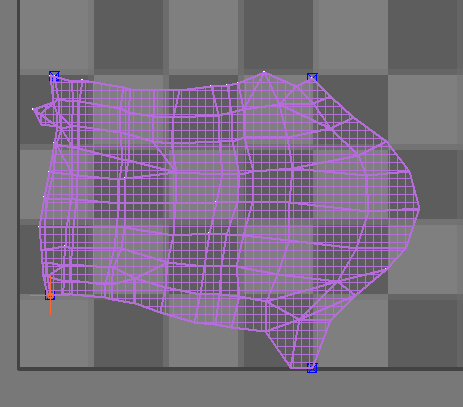

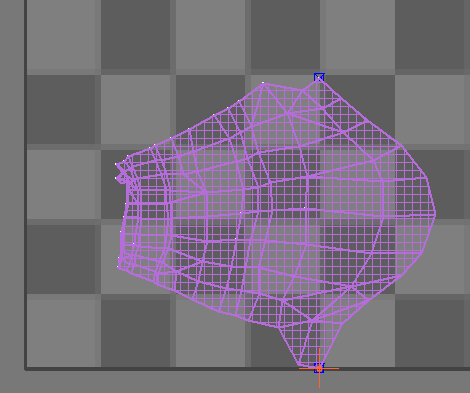

最顶部和最底部的顶点周围显示蓝色方框。这些方框指明这两个顶点是锁定的。
- 移动其中一个锁定的顶点。
请注意，其他锁定顶点不移动，但相互关联的其他顶点移动。这是因为您移动锁定时，“剥模式”一直在剥群集。
“剥模式”在群集中的锁定顶点间扩散 UVS。因为至少需要两个锁定，“展开 UVW”修改器默认将选择两个锁定。如果移动未锁定的顶点，“自动锁定移动的顶点”会将其自动锁定。
提示： 如果移动锁定的顶点会移动整个群集，请取消选择所有顶点，然后单击要移动的顶点。 - 移动两个锁定的顶点，以便它们能与棋盘格栅格更好地对齐。

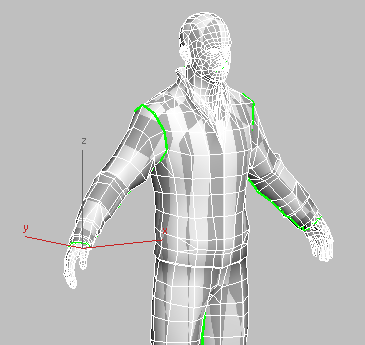

在视口中查看贴图：
- 移动“编辑 UVW”对话框，并调整视口，以便可以同时在视口中看见对话框和模型。

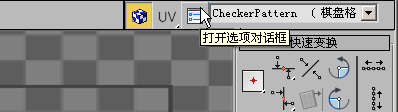

- 在“编辑 UVW”对话框的上方工具栏上，打开纹理下拉列表，然后选择“棋盘格图案(棋盘格)”。
从列表中选择此选项会使棋盘格纹理显示在视口中。

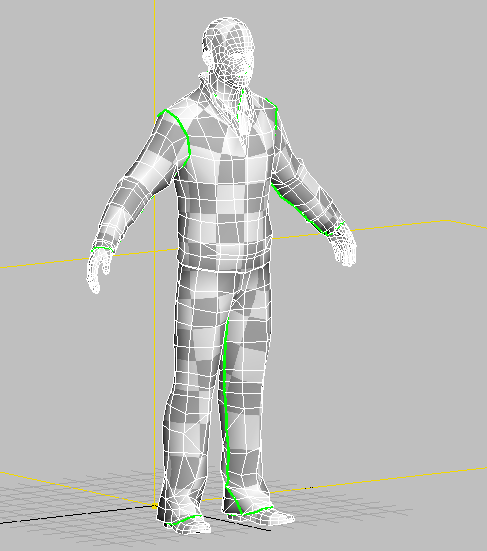

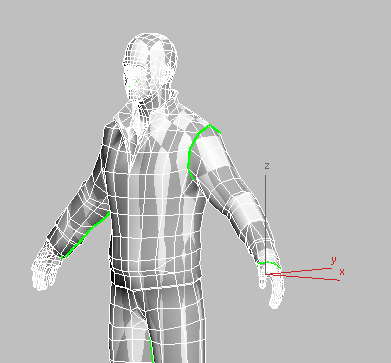

如视口所示，左侧袖子的布局看起来已非常理想。右臂和躯干需要进一步处理。稍后我们将在本课程中对这些进行处理。
它有助于将您在“编辑 UVW”对话框中所做的工作与在视口中显示的贴图进行比较。
完成左臂的布局：
- 移动各个顶点，以使袖子的布局大致为矩形并更好地与棋盘格栅格对齐。 重要： 确保在“锁定”组中，
（自动锁定移动的顶点）处于启用状态。禁用此选项时，只能移动已锁定的顶点。

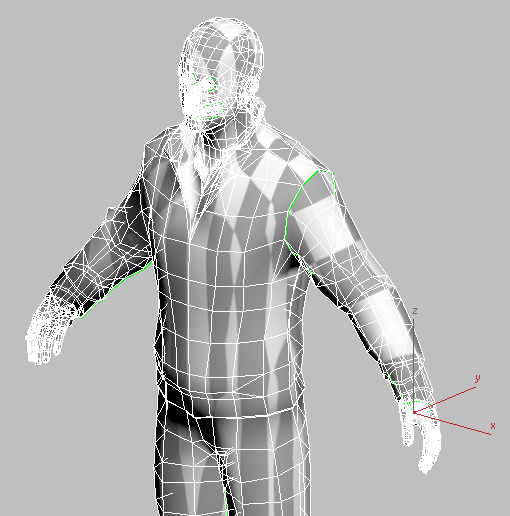

这些调整不必太精确。看一下视口中的模型，可以看到已剥袖子的贴图相当均匀，没有明显的扭曲。
- 再次单击
（剥模式）以将其禁用。
剥右臂：
- 在“子对象选择”工具栏上，单击 （多边形）以返回到“多边形”子对象选择层级。
- 在 3ds Max 主工具栏上，打开“命名选择集”下拉列表，然后从列表中选择“arm right”。
- 在“编辑 UVW”对话框 “剥”卷展栏上，单击
（重置剥）。
3ds Max 将剥袖子群集，将其展平。
右臂的几何体不同于左臂的几何体，因此已剥群集具有不同的图形。
“重置剥”是展平选定群集的另一种方法，代替单击“断开”，然后单击“快速剥”或“剥模式”这种方法。
警告： 请注意，如果您未处于“多边形”子对象层级，或者未选择任何面，则单击“快速剥”、“剥模式”或“重置剥”将重置所有受“UVW 展开”影响的已剥组。 - 在“编辑 UVW”对话框 上方的工具栏上，单击

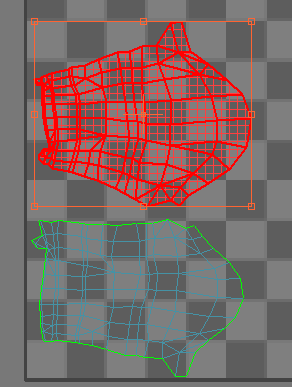

（自由形式模式）以将其激活。移动、旋转和缩放右侧袖子群集，以便使其位于左侧袖子群集的上方，且大小大致相同。
在“自由形式模式”下，子对象选择被一个框所包围。拖动框的中心会移动选项；拖动一侧中央的控制柄会将其旋转；拖动角点处的控制柄会相对于正在进行贴图的纹理缩放选择。观察光标以查看哪个变换处于活动状态。
- 启用 （剥模式），然后确认 （顶点）处于活动状态。（如果尚未处于活动状态，请单击按钮。）

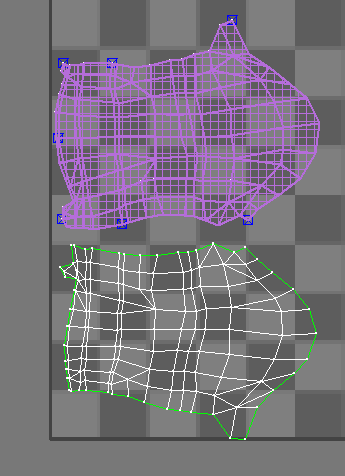

- 按照您对左侧袖子所执行的操作，调整右侧袖子的布局。
在视口中检查新布局。
- 再次单击 （剥模式）以将其禁用。
剥腿和躯干：
- 单击 （多边形）以返回到“多边形”子对象选择层级。
- 在 3ds Max 主工具栏上，打开“命名选择集”下拉列表，然后从列表中选择“torso legs”。
- 在“编辑 UVW”对话框 “剥”卷展栏上，单击 （重置剥）。

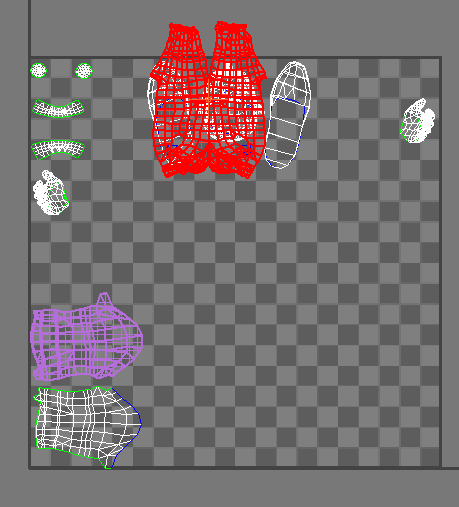

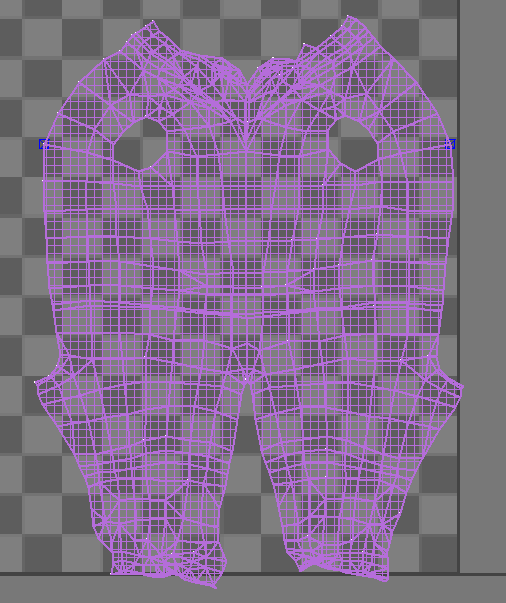

3ds Max 将剥躯干和腿群集，将其展平。
- 使用 （自由形式模式）工具旋转群集并将其放置在“编辑 UVW”窗口右下方的空白区域。
- 启用 （剥模式），然后单击 （顶点）以转至“顶点”子对象层级。
- 再次激活 （移动选定的子对象）。

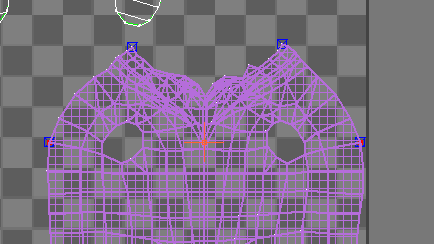

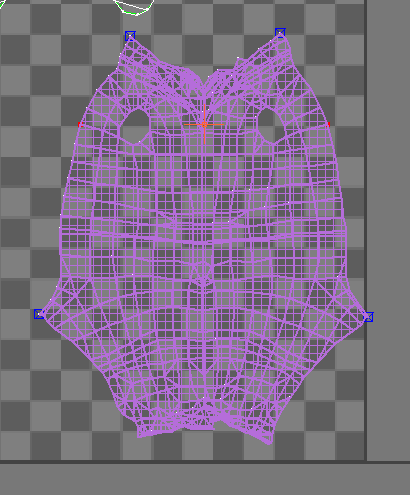

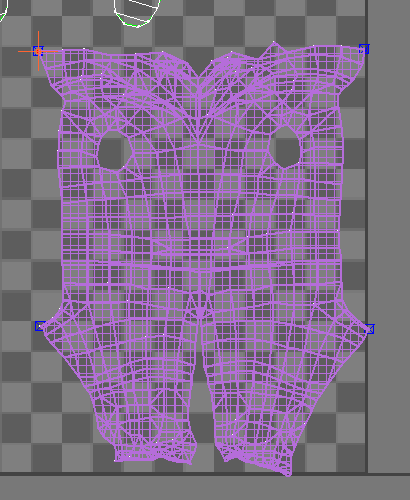

对于“torso legs”群集，默认的锁定顶点分别为袖孔的两侧。这并不是最佳解决方案。

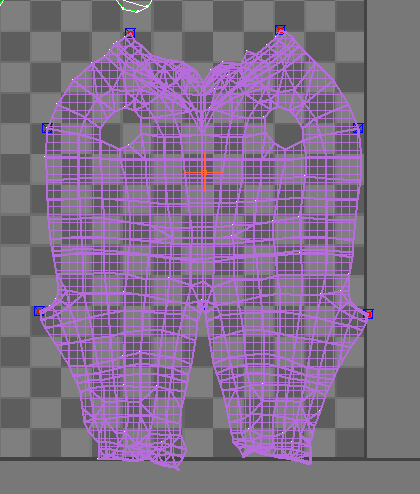

- 对于此群集，请单击，然后按住 Ctrl 键并单击以选择要锁定的其他四个点：两个在最顶部，与衣领的后面相对应；两个在腿的最宽点处，与裤裆相对应，内接缝在裤裆处与背部接缝相汇合。如果已选择这四个点，请单击
（锁定选定对象）。
拾取新的锁定将再次执行剥操作，从而会对图形稍做更改以便在锁定之间扩散 UV。
- 单击，然后按住 Ctrl 键并单击以选择袖孔两侧的默认的锁定。
- 在“剥”卷展栏上，单击
（取消固定选定对象）。

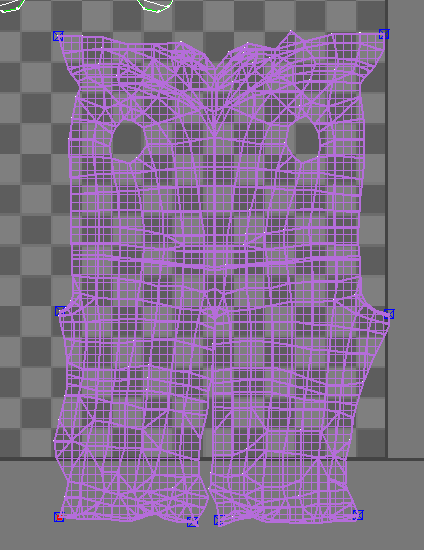

- 移动衣领处离得较远的两个锁定点，以在棋盘格图案上更均匀地扩散群集。
- 还可以 移动裤口角处的点，将它们扩散开，使分布更加均匀。
不用担心群集会延伸到单位方形以外。
- 像以前一样，在视口中检查您的工作，以查看纹理是否均匀。

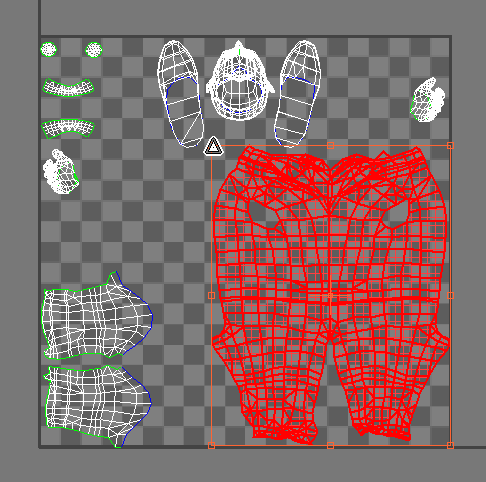

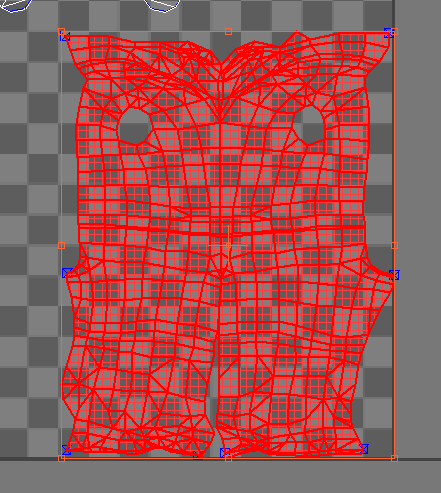

- 最后，禁用 （剥模式），激活 （自由形式模式），然后单击 （多边形）以返回到“多边形”子对象层级。再次选择“torsolegs”群集，然后将其缩放使其位于单位方形内。
像这样对群集进行剥和调整后，可以使用图像处理应用程序（如 Photoshop）或 3ds Max“视口画布”工具（该工具用于以交互方式直接绘制到几何体）来创建纹理，以匹配群集布局。
CMan 布料和手的纹理
.它使用的布局版本与在本课程中创建的版本略有不同。

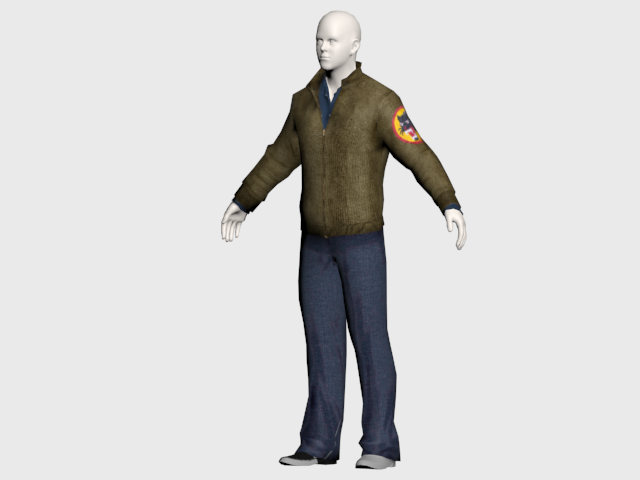

裤子和上衣经过纹理处理后的 CMan
剥腿和躯干几乎是相同的操作。主要区别在于，因为群集较大且您要旋转选择，所以将使用更多的初始锁定。
保存工作：
- 将场景另存为 my_cman_peeled.max。
文件 cman_uv_clothing_peel_done.max 包含已剥模型的完成版本。
小结
本教程演示了
- 如何使用“UVW 展开”对纹理进行贴图。
- 如何通过在堆栈中将“UVW 展开”放置在 Garment Maker 修改器的上方，而位于布料修改器的下方来对布料对象进行贴图。
- 如何创建接缝，以与“剥”和“毛皮”工具配合使用。
- 如何使用“编辑 UVW”对话框中的“剥”工具布置群集，以及锁定顶点对调整已剥群集的布局有何帮助。
