“四元数/Euler”卷展栏

该卷展栏包含在 Biped 动画上 Euler 或四元数控制器之间切换的选项。这些选项提供在“曲线编辑器”中控制动画的另一种方式。详细信息，请参考在 Biped 动画中使用 Euler 曲线。

• 选择 Biped。 > “运动”面板 > “四元数/Euler”卷展栏

过程

例如：要在四元数和 Euler 旋转控制器之间切换，请执行以下操作：

1. 创建 Biped。
2. 启用 。
3. 旋转 Biped 的上臂，使其向前伸展。
4. 转到第 20 帧并 旋转上臂，使其向两侧伸展。
5. 转到第 40 帧并 旋转上臂，使其回到原始方向。

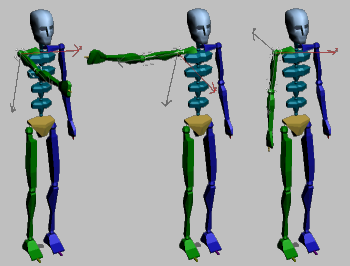

   从左到右，在第 0、20 和 40 帧处的 Biped。

   在 “运动”面板 “四元数/Euler”卷展栏上，可以看到默认情况下“四元数”选项处于活动状态。

   注： 如果更改该 Biped 肢体的选项，则您的选择保存在 3dsmax.ini 文件中，场景重置或会话更改之后它保存在该文件中。
6. 在“Biped 应用程序”卷展栏中，单击“工作台”以打开“动画工作台”对话框。

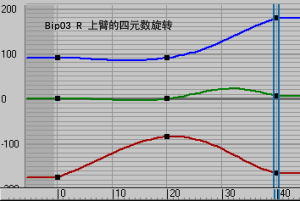

   当三个单独的 TCB 旋转曲线标记为“四元数旋转”时，显示动画。

7. 在“四元数/Euler”卷展栏上，选择“Euler”选项。

   曲线已经转换为显示 Euler 控制的旋转。现在，您可以访问曲线的切线控制柄以更改曲线的插值。

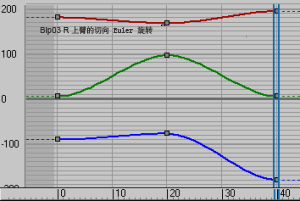

   当三个单独的 Euler 曲线标记为“切线 Eule 旋转”时，显示动画。

8. 从“轴顺序”下拉列表（在“Euler”选项下）中选择一个不同的轴顺序。

   保存 Biped 姿态的同时，曲线显示更改以反应新顺序。

9. 选择“四元数”选项将曲线转换回 TCB 插值。
   注： 将曲线从 Euler 转换为四元数可能影响其插值。详细信息，请参见在 Biped 动画中使用 Euler 曲线。

界面

以下选项为 Biped 动画设置旋转控制器。

• 四元数将选择的 biped 动画转化为四元数旋转。如果 Biped 旋转尚未设置动画，则该选项将作为默认选项启动。

  如果更改任何 Biped 肢体的选项，则您的选择保存在 3dsmax.ini 文件中，场景预设或会话更改之后它保存在该文件中。

• Euler将选择的 biped 动画转化为 Euler 旋转。

  轴顺序

  允许选择 Euler 旋转曲线计算的顺序。仅在 Euler 活动时可用。默认设置为“YXZ”。

  更改顺序反应在进行相应修改的曲线上。但是，该更改并不影响动画本身。

  注： 该设置独立于“工作台轴顺序设置”。
