- 在“材质编辑器”中，确定将作为单独元素输出的明暗器。例如，“Arch & Design”材质可能包含指定为“漫反射”
“颜色”明暗器的“渐变”贴图，且其中一个“渐变”位图可能被指定为“棋盘格”贴图，而其中一个“棋盘格”贴图可能被指定为“噪波”贴图。该过程假定您希望将“棋盘格”贴图及其成分噪波贴图渲染到元素。 因此材质结构可能如下所示：
“Arch & Design”材质
“渐变(漫反射颜色)”“棋盘格(渐变颜色 #1)”“噪波(棋盘格颜色 #1)” - 在“渲染设置”对话框 “渲染元素”面板 “渲染元素”卷展栏上，单击“添加”。从列表中选择“mr 明暗器元素”项。
- 在元素的“参数”卷展栏上，单击“明暗器”按钮；这将打开“材质/贴图浏览器”对话框。
- 确保该对话框上的“浏览自”设置为“场景”。如果已选定明暗器应用到的对象，则还可以选择“选定对象”。在材质树上，将要输出的明暗器高亮显示为元素。 注： 任何从属的明暗器也都包含在元素输出中。
- 按照需要设置其他“渲染元素“参数，然后渲染场景。
明暗器元素渲染到图像文件中。

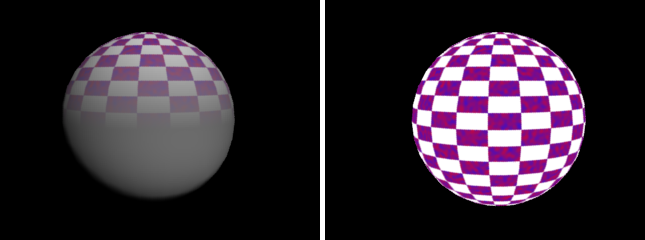

下面的图示显示了在前面的步骤中描述的示例。左图显示了完整的材质，其中“渐变”中包含“棋盘格”，“棋盘格”中包含“噪波”；右图显示明暗器元素，其中只在“棋盘格”中包含“噪波”。元素会渲染整个“棋盘格”贴图，即使“渐变”贴图只使用“棋盘格”的一部分。
左：完整渲染
右：明暗器元素
