“扫描参数”卷展栏（扫描修改器）

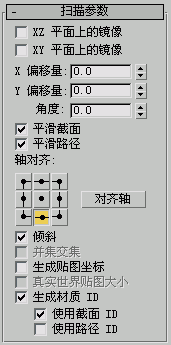

“扫描参数”卷展栏包含用来构建扫描几何体的各种控件。

在 XZ 平面上的镜像
启用该选项后，截面相对于应用“扫描”修改器的样条线垂直翻转。默认设置为禁用状态。

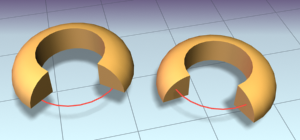

左：对象显示默认状态。

右：对象启用了“在 XZ 平面上的镜像”选项。

在 XY 平面上的镜像
启用该选项后，截面相对于应用“扫描”修改器的样条线水平翻转。默认设置为禁用状态。

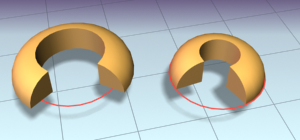

左：对象显示默认状态。

右：对象启用了“在 XY 平面上的镜像”选项。

X 偏移量
相对于基本样条线移动截面的水平位置。

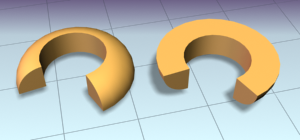

左：截面位于默认位置。

右：截面相对于基本样条线路径（红色）偏移 -10。

Y 偏移量
相对于基本样条线移动截面的垂直位置。

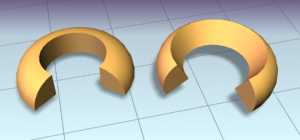

左：截面位于默认位置。

右：截面相对于基本样条线路径（红色）偏移 -10。

注： 当“轴对齐”设置允许快速初始调整时，通过“X 偏移”和“Y 偏移”可以方便的微调截面位置。
角度
相对于基本样条线所在的平面旋转截面。

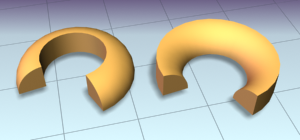

左：截面位于默认位置。

右：截面旋转了 30 度。

平滑截面
提供平滑曲面，该曲面环绕着沿基本样条线扫描的截面的周界。默认设置为启用。
平滑路径
沿着基本样条线的长度提供平滑曲面。对曲线路径这类平滑十分有用。默认设置为禁用状态。

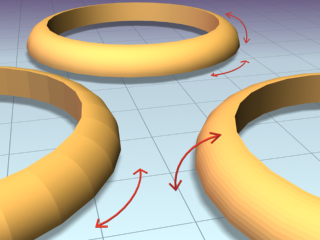

左：平滑路径

右：平滑截面

后：同时平滑路径和截面

轴对齐
提供帮助您将截面与基本样条线路径对齐的 2D 栅格。选择九个按钮之一来围绕样条线路径移动截面的轴。
注： 如果没有按下任一个“轴对齐”按钮，则截面的轴点用作对齐点。
对齐轴
启用该选项后，“轴对齐”栅格在视口中以 3D 外观显示。只能看到 3 x 3 的对齐栅格、截面和基本样条线路径。实现满意的对齐后，就可以关闭“对齐轴”按钮或右键单击以查看扫描。

“对齐轴”栅格在重复扫描上重叠显示控制点（以橙色）。

倾斜
启用该选项后，只要路径弯曲并改变其局部 Z 轴的高度，截面便围绕样条线路径旋转。如果样条线路径为 2D，则忽略倾斜。如果禁用，则图形在穿越 3D 路径时不会围绕其 Z 轴旋转。默认设置为启用。
并集交集
如果使用多个交叉样条线，比如栅格，那么启用该开关可以生成清晰且更真实的交叉点。
注： “并集交集”在计算交集时会花费额外的时间，因此如果没有交叉样条线请关闭该开关。而且，该设置只会计算包含在一个图形对象中独立样条线的交叉。因此，图 X（独立的交叉样条线）会完全相交，但是图 8（一条自相交的样条线）则不会。
生成贴图坐标
将贴图坐标应用到挤出对象中。默认设置为禁用状态。
真实世界贴图大小
控制应用于该对象的纹理贴图材质所使用的缩放方法。缩放值由位于应用材质的“坐标”卷展栏中的“使用真实世界比例”设置控制。默认设置为启用。
生成贴图 ID
将不同的材质 ID 指定给扫描的侧面与封口。具体情况为，如果“使用截面 ID”和“使用路径 ID”都被禁用，则侧面接收 ID 3，前封口接收 ID 1，而后封口接收 ID 2。默认设置为启用。
使用截面 ID
使用指定给截面分段的材质 ID 值，该截面是沿着基本样条线或 NURBS 曲线扫描的。默认设置为启用。

通过向“自定义截面”应用“编辑样条线”修改器，可以向组成截面的每个分段指定不同的材质 ID。

注： 内置截面不会从“使用截面 ID”开关获益。
使用路径 ID

使用指定给基本曲线中基本样条线或曲线子对象分段的材质 ID 值。

通过向基本样条线应用“编辑样条线”修改器，每个分段都可以指定其自己的材质 ID。

注： “使用截面 ID”和“使用路径 ID”并不控制扫描的前封口和后封口的材质 ID。

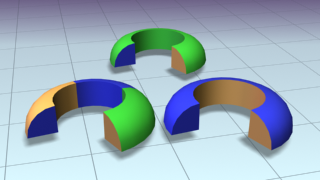

左：材质由路径 ID 设置

右：材质由截面 ID 设置

后：禁用“截面 ID”和“路径 ID”

父主题： 扫描修改器面板
