多维/子贴图明暗器 (mental ray)

多维/子贴图明暗器具有为单个材质参数分配不同颜色或贴图的功能。例如，可以在地形上创建卵石阵列并为所有卵石分配一种“Arch & Design”材质。为引入颜色变化，可将多维/子贴图明暗器放入材质的漫反射窗中。这样做可以使所有卵石都保持相同的 BRDF 属性，仅在漫反射颜色方面有所不同。合理地使用多维/子贴图可以极大地减少复杂场景中所需的材质数量。

• “材质编辑器” > 任意材质 > 单击贴图按钮 > “材质/贴图浏览器” > “贴图” > “mental ray” > “多维/子贴图”
注： 仅在活动的渲染器支持 mental ray 明暗器时，才会在浏览器中显示这些明暗器。

多维/子贴图可以随机指定颜色或贴图，或者根据对象、材质或平滑组 ID 来指定不同的颜色或贴图。最多可以为不同的 ID 定义 20 种颜色或贴图；对于较高的 ID，可以重复指定周期或指定超出范围的颜色或贴图。

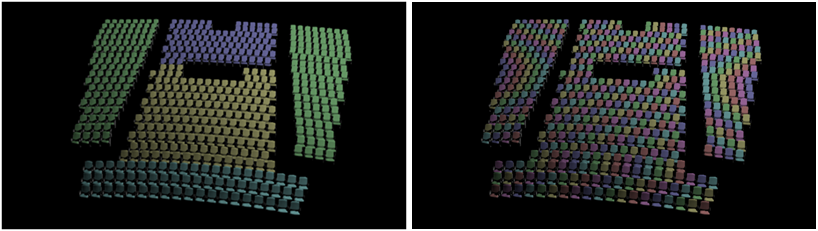

左：随对象 ID 进行变化的礼堂座椅颜色

右：随机变化的颜色

注： 多维/子贴图明暗器在明暗处理视口中不能正常显示。一般而言，对于使用明暗器作为漫反射贴图的材质而言，建议让“在视口中显示贴图”处于禁用状态。

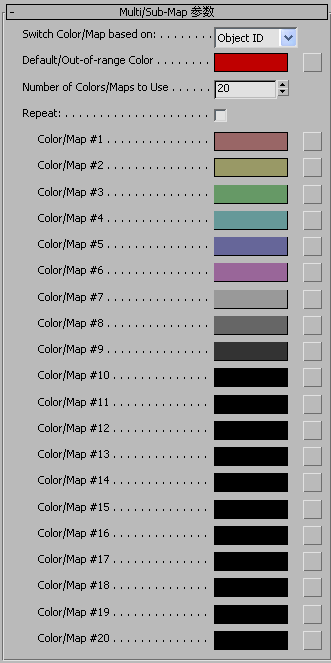

界面

依据以下项切换颜色/贴图

选择依据什么来指定颜色或贴图：

• 对象 ID 使用“G 缓冲区”组 对象 ID 值。为 ID 为 1 的对象指定 1 号颜色/贴图，依此类推。
  注： ID 为 0（默认值）的对象，或是“重复”处于禁用状态时 ID 值高于“要使用的颜色/贴图数”值所确定上限的对象，将被指定“默认/超出范围的颜色”（或贴图）。
• 材质 ID 使用 材质 ID。为材质 ID 为 1 的面指定 1 号颜色/贴图，依此类推。
  注： 如果“重复”处于禁用状态，“材质 ID”值高于“要使用的颜色/贴图数”值所确定上限值的面将被指定“默认/超出范围的颜色”（或贴图）。
• 平滑组使用平滑组 ID。为平滑组 1 中的面指定 1 号颜色/贴图，依此类推。对于指定给多个平滑组的面，多维/子贴图使用指定的最高值。
  注： 对于不属于任何平滑组的面，或者在“重复”处于禁用状态时，平滑组 ID 值高于“要使用的颜色/贴图数”值所确定上限的面，将被指定“默认/超出范围的颜色”（或贴图）。
• 随机随机指定颜色或贴图。随机算法是固定的，在重新渲染场景或重新指定材质时不会更改。

默认/超出范围的颜色

为 ID 不在指定范围（1 到颜色/贴图数）内的对象或面指定的颜色或贴图。不适用于“随机”选项。

要使用的颜色/贴图数

要使用的最高 ID 值。如果禁用了“重复”，则为高于此值（或设置为 0）的 ID 指定默认/超出范围的颜色。范围为 1 至 20。

重复

此选项启用时，指定的颜色/贴图会循环切换高于“要使用的颜色/贴图数”设置的值。例如，如果“要使用的颜色/贴图数”设置为 7，则 ID 为 8 或 15 的对象或面将使用 1 号颜色/贴图，ID 设置为 9 或 16 的对象或面将使用 2 号颜色/贴图，依此类推。

禁用时，指定范围（1 到颜色/贴图数）以外的任何 ID 都将使用“默认/超出范围的颜色”。

1–20 号颜色/贴图

对于每个颜色/贴图参数，请指定要使用的颜色或贴图。如果指定贴图，它会覆盖颜色，除非使用“贴图”卷展栏中的复选框禁用该贴图。

要指定贴图，请单击色样右侧的贴图按钮，然后从“材质/贴图浏览器”中选择一个贴图。

“贴图”卷展栏

此卷展栏提供了用于启用和禁用贴图/颜色指定的复选框，以及用于指定贴图的按钮。
