此明暗器专用于在应用运动模糊前进行合成工作，或者使用特定的第三方运动模糊明暗器的情况。其目的在于导出像素空间（mental ray 的标准运动向量格式采用世界空间）中编码为颜色的运动。
-
主工具栏 >
（渲染设置） > “渲染设置”对话框 > “渲染器”面板 > “摄影机效果”卷展栏 > “摄影机明暗器”组 > “输出”按钮 > “材质/贴图浏览器” > “贴图” > “mental ray” > “运动向量导出”
大多数第三方工具希望运动向量编码为颜色，其中红色为 X 轴，绿色为 Y 轴。为了适应颜色限制（特别是在未使用浮点或颜色范围仅从黑色扩展到白色时），运动将按比例因子缩放（此处称为最大置换），并将结果值（-1 到 1 的范围）映射到颜色通道（0 到 1 的范围）。该明暗器还支持多种不同的浮点输出模式。

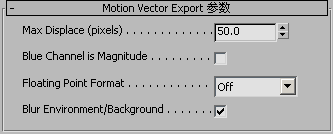

界面
- 最大置换（像素）
-
设置编码运动向量的最大长度。此数量或以上数量像素的运动向量将编码为可在颜色（即白色或黑色）限制内表达的最大值。
要最大程度地利用所选图像格式的分辨率，建议您将“最大置换”值 50.0（默认值）用于 8 位图像（其实并不适合此目的），将 2000.0 用于 16 位图像。该明暗器将输出在帧中遇到的最大运动向量的信息语句，以帮助调试此参数。有关详细信息，请参考第三方运动模糊明暗器的文档。
如果“最大置换”为 0.0，则将运动向量相对于图像分辨率进行编码。例如，对于宽为 600 像素、高为 400 像素的图像，在正 X 中移动 600 像素将在红色通道中编码为 1.0，而在负 X 中移动 600 像素将编码为 0.0。在正 Y 中移动 400 像素将在蓝色通道中编码为 1.0，以此类推。
- 蓝色通道为幅值
-
启用时，蓝颜色通道代表模糊的幅值，红色和绿色通道仅对 2D 方向编码。禁用时，将不使用蓝色通道，并且红色和绿色通道同时对方向和幅值编码。
- 浮点格式
-
未设置为“关闭”时，明暗器会将实数浮点运动向量写入红色和绿色通道。它们不会规格化为最大置换长度，也不会被剪辑，同时包含正值和负值。使用此选项时，“最大置换”和“蓝色通道为幅值”都无效。
浮点格式选项有：
- 关闭 运动向量不会写入。
- 原始 实际像素计数会按原样写入为浮点格式。
- Autodesk Toxik 将像素纵横比考虑在内，以便像素移动距离度量值以 Y 方向的像素为单位表示，X 分量将按像素纵横比进行缩放。此格式与 Autodesk Toxik 兼容。
- 模糊环境/背景
-
启用时，为由摄影机移动控制的空白背景区域生成运动向量。
注： 此选项不适用于“光栅/扫描线”模式处于活动状态的情况。
