“深度淡入淡出”轮廓明暗器

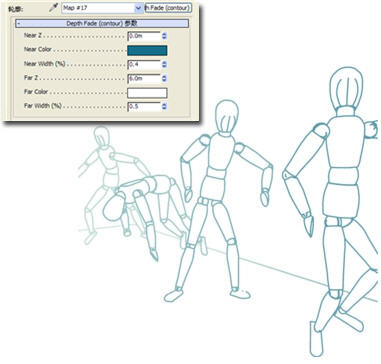

“深度淡入淡出”轮廓明暗器可基于 Z 深度更改线宽度和颜色(世界单位)。

如果某个轮廓点远于远端 Z,则该轮廓的颜色会采用远端颜色并且宽度会采用远端宽度。如果某个轮廓点近于近端 Z,则该轮廓的颜色会采用近端颜色并且宽度会采用近端宽度。如果深度介于两者之间,则会线性插补颜色和宽度。

提示: 使用卷尺辅助对象可确定视图的 Z 深度。

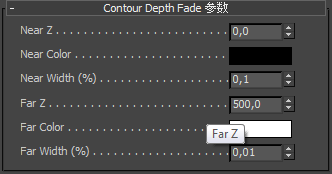

界面

近端 Z

最小距离。

近端颜色

等于和小于最小距离时的轮廓颜色。

近端宽度(%)

等于和小于最小距离时的宽度。

远端 Z

最大距离。

远端颜色

等于和大于最大距离时的轮廓颜色。

远端宽度(%)

等于和大于最大距离时的宽度。
