“合并工具”组

每一个合并工具将把一个预处理步骤添加到优化处理过程中。这些工具有助于纠正模型中的特定问题。

界面

合并顶点

启用时,先合并顶点,再执行优化。默认设置为禁用状态。

阈值设置所合并顶点的距离范围。此距离基于对象边框大小的百分比。“阈值”值为 0.0 时,距离约为边框大小的 0.0001%。“阈值”值为 100.0 时,距离约为边框大小的 5%。范围从 0.0 到 100.0。默认设置为 0.0。

合并面

启用时,先合并共面(或接近共面)的面,再执行优化。默认设置为禁用状态。

警告: 如果平面中有孔,则“合并面”可能产生不正确的结果。同时,如果平面中有重复(平铺)的 UV 贴图,则会丢失平铺信息。

阈值角度设置所合并面的面法线角度范围。范围从 0.0 到 10.0。默认设置为 0.0。

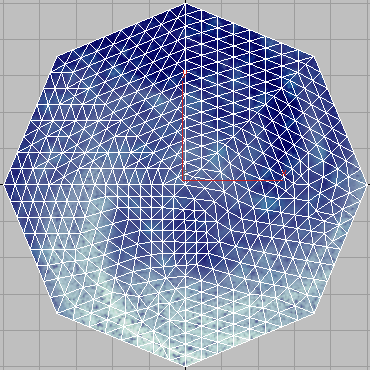

原始模型

顶点数:557

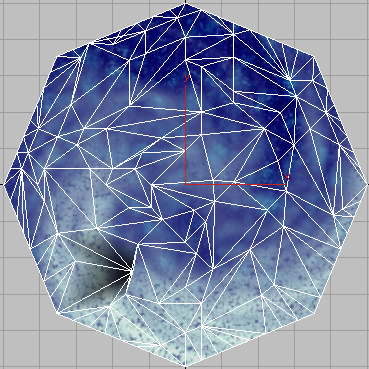

“合并面”处于禁用状态

顶点 % = 25.0

顶点数:139

面数:214

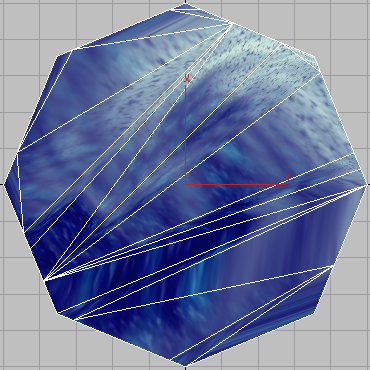

“合并面”处于启用状态

顶点 % = 25.0

顶点数:23

面数:21

当模型具有共面面时,“合并面”可极大地提高优化。
