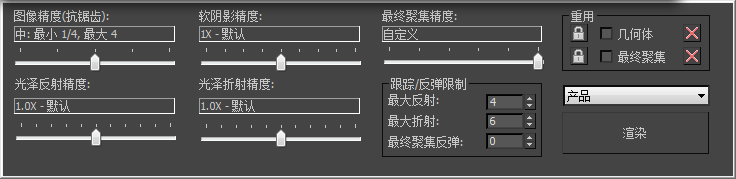

当 mental ray 渲染器处于活动状态时，此附加面板会出现在“渲染帧窗口”下部。它使得调整与反射、折射和最终聚集等相关的重要设置更加轻松。
请注意：如果更改了此处的设置，则将自动更新等效的“渲染设置”对话框设置，但反之无效。当更改“渲染设置”对话框上的设置时，如果要查看该面板上的更改时，则必须首先单击该面板以刷新其显示。
界面
- 图形精度（抗锯齿）
- 提供大量最小和最大“每像素采样”设置建议组合的预设。
- 软阴影精度
- 用于投射软阴影的所有灯光中阴影采样设置的全局倍增。它包括所有光度学灯光（目标灯光、自由灯光、mr 天空入口）以及 mr 太阳、mr 区域泛光灯和 mr 区域聚光灯。虽然在某些情况下，阴影贴图也可以起作用，但通常情况下，应将灯光设置为投射光线跟踪阴影。
可能的倍增值为：0.125、0.25、0.5、1、2、4、8 和 16。最左侧的滑块位置（“‘软阴影’关闭”）等效于启用“区域光源/阴影视作点光源”。其余的滑块位置也可作为“全局调试参数”卷展栏
“软阴影精度”控件。 - 最终聚集精度
- 为最终聚集提供了一套快速、简便的预设解决方案。默认预设是：草稿、低、中、高、很高和自定义（默认选项）。只有启用“最终聚集”时，此选项才可用。 注： 最左侧的滑块位置可禁用最终聚集，禁用该选项后，则等效于“启用最终聚集”切换。
- 光泽反射精度
- 全局控制反射质量，并且在最左侧位置时，将禁用所有反射。要在不需要反射时提高性能，请将滑块拖动到最左侧。
在其他位置时，滑块可确定场景内“Arch & Design”材质以及相关材质的所有实例中的反射质量。滑块设置可作为每种材质的“反射”组
“光泽采样”设置的倍增。 注： 仅出于渲染目的，此滑块临时调整各材质的“光泽采样”设置；它不会更改材质。例如，如果场景包含三种“Arch & Design”材质，将“反射”“光泽采样”设置为 32、20 和 8，并且将“光泽反射精度”设置为 0.5X（低），则渲染的的结果值将为 16、10 和 4。但原始材质设置仍保存不变，并会在将滑块设置回 1.0X（默认值）时出于渲染目的而恢复原值。 等效的“渲染设置”对话框控件为“光泽反射精度”和“启用反射”。
- 光泽折射精度
- 全局控制折射质量，并且在最左侧位置时，将禁用所有折射。要在不需要折射时提高性能，请将滑块拖动到最左侧。
在其他位置时，滑块可确定场景内“Arch & Design”材质以及相关材质的所有实例中的折射质量。滑块设置可作为每种材质的“折射”组
“光泽采样”设置的倍增。 注： 仅出于渲染目的，此滑块临时调整各材质的“光泽采样”设置；它不会更改材质。例如，如果场景包含三种“Arch & Design”材质，将“折射”“光泽采样”设置为 32、20 和 8，并且将“光泽反射精度”设置为 0.5X（低），则渲染的结果值将为 16、10 和 4。但原始材质设置仍保存不变，并会在将滑块设置回 1.0X（默认值）时出于渲染目的而恢复原值。 等效的“渲染设置”对话框控件为“光泽折射精度”和“启用折射”。
“跟踪/反弹限制”组
- 最大反射
- 设置光线可以反射的最大次数。0 表示不会发生反射。1 表示光线只可以反射一次。2 表示光线可以反射两次，以此类推。默认值为 4。
等效的“渲染设置”对话框控件为“最大反射”。
- 最大折射
- 设置光线可以折射的最大次数。0 表示不发生折射。1 表示光线只可以折射一次。2 表示光线可以折射两次，以此类推。默认值为 6。
等效的“渲染设置”对话框控件为“最大折射”。
- FG 反弹
- 设置 mental ray 为单个漫反射光线计算的漫反射光反弹的次数。默认值为 0。
等效的“渲染设置”对话框控件为“漫反射反弹次数”。
“重用”组
这些命令允许您通过重用转换的几何体和最终聚集解决方案，保存渲染时间。“最终聚集”控件仅在启用“最终聚集”的情况下才可用。
锁定几何体转换- 确定更改的几何体在渲染时是否已重新转换到 mental ray 格式。启用时，子对象层级更改，如顶点编辑或调整修改器（如弯曲）都会被忽略且不会引起重新转换。但是，对象层级更改（如移动或旋转对象）已重新转换。
与“渲染设置”对话框功能相同的控件为“转换器选项”卷展栏
“几何体缓存”组 “锁定几何体转换”。 - 几何体
- 启用时，渲染将使用几何缓存。在第一次渲染期间，转换的几何体会保存至缓存文件。然后，在相同场景的后续渲染中，渲染器会对任何未经更改的对象使用缓存几何体，而非对其进行重新转换。任何经过更改的几何体均会被重新转换。默认设置为禁用状态。
与“渲染设置”对话框功能相同的控件为“转换器选项”卷展栏
“几何体缓存”组 “启用”。 注： 网络渲染不支持该选项。
清除几何体缓存- 删除缓存的几何体。
与“渲染设置”对话框功能相同的控件为“转换器选项”卷展栏
“几何体缓存”组 “清除几何体缓存”。 - 锁定最终聚集
- 确定 mental ray 是否按原样使用最终聚集贴图 (FGM) 文件。禁用此选项后，mental ray 可以添加新的最终聚集点（如果有必要）。启用此选项后，mental ray 只使用指定文件中的数据，而不在预处理阶段生成任何新的最终聚集点。只有启用“重用”“最终聚集”时才能使用该选项（如下所示）。默认设置为禁用状态。
要创建 FGM 文件，请使用“立即生成最终聚集贴图”或其旁边的下拉列表 (
)。 等效的“渲染设置”对话框控件为“仅从现有贴图文件中读取最终聚集 (FG) 点”。
- 最终聚集
- 当启用该控件且“锁定最终聚集”处于禁用状态（请参见此前说明）时，会生成或更新最终聚集贴图 (FGM) 文件。如果“锁定最终聚集”也处于启用状态，则 mental ray 不执行最终聚集，而是使用缓存的最终聚集贴图数据以节省渲染时间。
如果在“渲染设置”对话框
“最终聚集”卷展栏上未指定任何 FGM 文件，则 3ds Max 将使用文件名 temp.fgm。 如果“锁定最终聚集”处于禁用状态，则等效的“渲染设置”对话框控件为“逐渐将最终聚集(FG)点添加到贴图文件”。
- 清除最终聚集缓存
- 删除缓存的最终聚集解决方案。
与“渲染设置”对话框功能相同的控件为“重用”卷展栏
“最终聚集贴图”组 “删除文件”。
- 产品级/迭代
- 选择单击“渲染”按钮产生的结果：
- 产品级使用“渲染帧窗口”、“渲染设置”、对话框等选项中的所有当前设置进行渲染。
- 迭代忽略网络渲染、多帧渲染、文件输出、导出至 MI 文件以及电子邮件通知。同时，使用扫描线渲染器，渲染选定部分会使渲染帧窗口的其余部分在迭代模式下完好保留。
在图像（通常对各部分迭代）上执行快速迭代时使用该选项；例如，处理最终聚集设置、反射或者场景的特定对象或区域。
该选择也可从“渲染设置“对话框左下角的下拉菜单中选用。而且，可以在主工具栏的“渲染”弹出按钮中的两种模式中任选一种进行渲染。
注： 当 mental ray 渲染器处于活动状态时，此列表将从“渲染帧窗口”的上部面板移动到下部面板。 - 渲染
- 使用当前设置渲染场景。 注： 当 mental ray 渲染器处于活动状态时，此按钮将从“渲染帧窗口”的上部面板移动到下部面板。
