“图解视图”支持在列表中显示对象和其关系的多种列表视图。它们包括实例、对象出现以及关系的列表视图。使用这些列表可快速编辑参数关联、分离关系或使对象具有唯一性。使用“列表”选项使列表与显示在“图解视图”窗口中的视口或节点同步。
-
主工具栏 >
（图解视图(打开)） > “列表视图”
界面
列表视图显示关系
- 所有关系
-
打开或重绘含有当前所显示图解视图实体的所有关系的列表视图。
- 选定关系
-
打开或重绘含有当前所选图解视图实体的所有关系的列表视图。
- 所有实例
-
打开或重绘含有当前所显示图解视图实体的所有实例的列表视图。
- 选定实例
-
打开或重绘含有当前所选图解视图实体的所有实例的列表视图。
- 显示事件
-
打开或重绘含有与当前所选实体共享属性或关系类型的所有实体的列表视图。
- 所有动画控制器
-
打开或重绘含有拥有或共享动画控制器的所有实体的列表视图。
- 使唯一
-
在“所有实例”和“选定实例”视图中，此选项将制作选定实例的副本并将它从列表中移走。
- 分离
-
在“所有关系”和“选定关系”视图中，排除选定关系并将它从列表中移走。

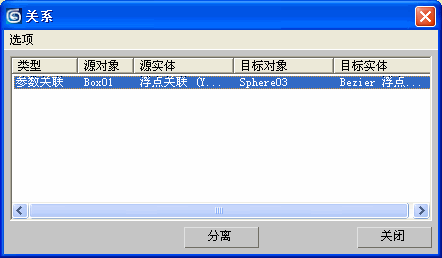

“列表视图”对话框中的“选项菜单”
列表视图的选项使您可以将列表选中项与视口和“图解视图”窗口同步。
- 同步选择
-
打开时，“图解视图”选择对应于列表中的选择。
- 平移到选定对象
-
打开时，“图解视图”平移以将列表中选定的实体移到在现有缩放因子情况下“图解视图”的中央。对于“实例”和“出现”，只是单个实体，而对于“关系”则是两个实体。
- 缩放到选定对象
-
打开时，“图解视图”缩放最大化显示列表中选定的实体。对于“实例”和“出现”，只是单个实体，而对于“关系”则是两个实体。
- 参照显示
-
打开时，“列表视图”只显示由“显示浮动框”打开显示的实体。
