指定给图形中对象的轮廓可以用于在位编辑，这样便可在屏幕上修改轮廓的造型，进而修改构件。在位编辑模式是一种特殊的编辑模式，可在其中编辑对象构件，但是其他编辑功能受到限制。例如，当处于在位编辑模式下时，不能保存和关闭图形。退出在位编辑模式时，可以选择是否应放弃修改、覆盖现有轮廓定义，或者是否应创建新轮廓定义。
进入在位编辑模式
编辑轮廓
结束在位编辑模式
- 将具有所需轮廓的对象插入到图形中。
- 选择对象，执行以下操作之一：
- 在功能区中对象的关联选项卡上，选择“在位编辑”命令。根据对象的不同，在位编辑命令可以位于不同面板中。此外，某些对象（如墙或幕墙）可以有多个基于轮廓的构件。在这种情况下，首先应选择构件的相应面板，然后选择关联的“在位编辑”命令。

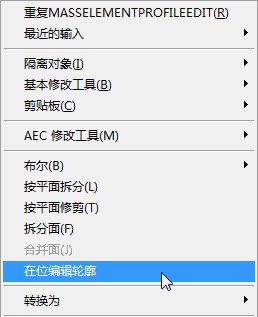

- 从对象的关联菜单中选择“在位编辑轮廓”命令。如果一个对象有多个基于轮廓的构件，首先选择正确的子菜单，例如“墙饰条”
“在位编辑”。
在位编辑模式将发生下列用户界面变化：
- 在功能区中，将显示选定构件的“在位编辑”上下文选项卡。

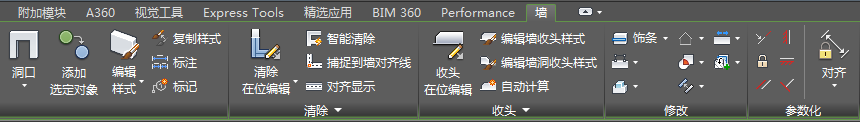

墙收头的在位编辑选项卡
- 可编辑轮廓上的夹点会显示为洋红色，以便于标识在位编辑夹点模式。
- 当在位编辑模式处于活动状态时，某些命令（如关闭或保存图形）将会被停用。若要访问这些命令，必须先退出在位编辑模式。
- 在功能区中对象的关联选项卡上，选择“在位编辑”命令。根据对象的不同，在位编辑命令可以位于不同面板中。此外，某些对象（如墙或幕墙）可以有多个基于轮廓的构件。在这种情况下，首先应选择构件的相应面板，然后选择关联的“在位编辑”命令。
- 选择要编辑的轮廓。

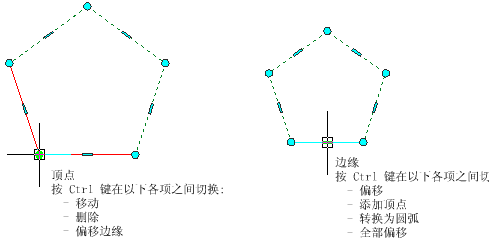

轮廓的夹点编辑选项
- 使用夹点、功能区或关联菜单可对轮廓进行下列任一修改：
如果希望... 则... 移动顶点 选择顶点夹点，然后移动该夹点。 添加顶点 - 夹点：选择距离新顶点位置最近的边缘夹点。然后，按 Ctrl 键一次，并使用预览图像放置新顶点。
- 功能区：在选定轮廓的“在位编辑”选项卡上，单击“轮廓”面板“添加顶点”。
然后，在屏幕上指定新顶点的位置。 - 关联菜单：单击“添加顶点”，然后在屏幕上指定新顶点的位置。
删除顶点 - 夹点：选择要删除的顶点夹点。然后，按 Ctrl 键一次并单击鼠标删除该顶点。
- 功能区：在选定轮廓的“在位编辑”选项卡上，单击“轮廓”面板“删除顶点”。
然后，选择屏幕上要删除的顶点。 - 关联菜单：单击“删除顶点”，然后选择要删除的顶点。
使用顶点边缘偏移顶点 - 夹点：选择要通过其关联边缘偏移的顶点的夹点。然后，按 Ctrl 键两次，并将顶点拖动到所需位置。
偏移轮廓边缘 - 夹点：选择要偏移的边缘的夹点，然后将其拖动到所需位置。
将边缘转换为圆弧 - 夹点：选择要转换的边缘的夹点，然后按 Ctrl 键两次。然后，拖动该夹点，直到生成所需的圆弧造型。
偏移轮廓的全部边缘 - 夹点：选择轮廓上任一边缘夹点，然后按 Ctrl 键三次。然后，拖动该夹点，直到生成正确整体轮廓造型。
向轮廓中添加环 - 功能区：在选定轮廓的“在位编辑”选项卡上，单击“轮廓”面板“添加环”。
然后，选择要转换的闭合多段线、样条曲线、椭圆或圆形。 - 关联菜单：选择轮廓，单击“添加环”。然后，选择要转换的闭合多段线、样条曲线或椭圆。
从轮廓中删除环 - 功能区：在选定轮廓的“在位编辑”选项卡上，单击“轮廓”面板“删除环”。
然后，选择要从轮廓中删除的环，并按 Enter 键。 - 关联菜单：选择轮廓，单击“删除环”。然后，选择要从轮廓中删除的环，并按 Enter 键。
将环替换为另一个环 - 功能区：在选定轮廓的“在位编辑”选项卡上，单击“轮廓”面板“替换环”。
然后，选择要替换的环以及要使用的环。 - 关联菜单：选择轮廓，单击“替换环”。然后，选择要替换的环以及要使用的环。
- 对轮廓进行了所有修改后，可以按照下列方式之一结束在位编辑模式：
如果希望... 则... 放弃修改，将轮廓恢复为其原始造型 - 功能区：在选定轮廓的“在位编辑”选项卡上，依次单击“编辑”面板 “取消”。
- 关联菜单：单击“放弃所有修改”。
将修改保存至当前轮廓 - 功能区：在选定轮廓的“在位编辑”选项卡上，依次单击“编辑”面板 “完成”。
- 关联菜单：单击“保存修改”。
将修改保存至新轮廓定义 - 功能区：在选定轮廓的“在位编辑”选项卡上，依次单击“编辑”面板 “另存为”。
输入新轮廓定义的名称，然后单击“确定”。 - 关联菜单：单击“另存为新轮廓”。
- 功能区：在选定轮廓的“在位编辑”选项卡上，依次单击“编辑”面板
