按宽度和深度定义门窗组合框架的步骤

执行以下步骤，可以通过指定框架的宽度和深度来定义框架。整体框架尺寸由门窗组合格线的长度与高度确定。

由于门窗组合可以包含不同框架的多种样式，因此使用格线框架的命名惯例对工作会有所帮助，因为这样可以表明门窗组合内格线的位置或用途。例如，L3-FL1- Metal Frame 标识 Floor 1（第一层楼）的第三级格线中的金属框架。

提示： 若要删除框架边缘，使内嵌经过调整可以填充此框架占据的空间，请创建将宽度与深度均设置为零的框架定义。然后，为需要删除的框架边缘指定该定义。对于要斜接的内嵌（如厚玻璃的情况）必须如此。

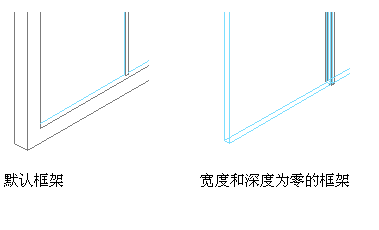

指定宽度和深度为零的门窗组合框架

1. 依次单击“管理”选项卡 “样式和显示”面板 “样式管理器”。
2. 依次展开“建筑对象”“门窗组合样式”。
   注： 或者，在图形中选择一个门窗组合，然后依次单击“门窗组合”选项卡 “常规”面板 “编辑样式”下拉菜单 “门窗组合样式”。
3. 选择门窗组合样式。
4. 单击“设计规则”选项卡。
5. 在左窗格中，在“元素定义”下选择“框架”。
6. 单击 ，创建一个新的框架定义。
7. 输入框架的说明性名称。
8. 指定此框架的宽度与深度。
9. 指定所有偏移。
10. 单击“确定”。

创建框架定义后，可以将此定义指定给门窗组合中的任何框架。
