将详图索引放置到非项目图形文件中的步骤

执行以下步骤可将详图索引放置到不属于图形管理项目的图形中。

1. 在工具选项板上，单击 （“特性”），然后单击“文档”。
2. 单击“详图索引”选项板。
3. 选择一个详图索引工具。

   也可以依次单击“注释”选项卡 “详图索引”面板，然后选择一个详图索引工具。

4. 将详图索引插入到图形中。

   如果希望…	则…
   放置详图索引	如“在当前视图图形中创建详图的步骤”中所述插入工具。
   放置剖面详图索引	如“在当前图形中创建剖面的步骤”中所述插入工具。
   放置单立面详图索引	如“放置单立面详图索引的步骤”中所述插入工具。
   放置四向内部立面详图索引	如“放置四向内部立面详图索引的步骤”中所述插入工具。
   放置四向外部立面详图索引	如“放置四向外部立面详图索引的步骤”中所述插入工具。

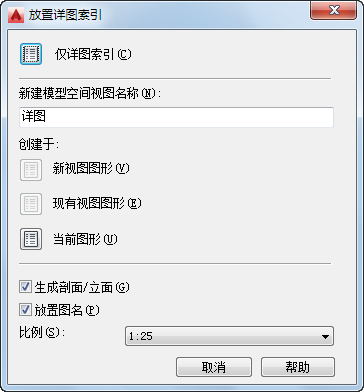

5. 在“新建模型空间视图名称”下，为新模型空间视图输入名称。
6. 如果要将图名添加到模型空间视图中，请选择“放置图名”。
7. 选择模型空间视图的比例。
8. 在“创建于”下，选择“当前图形”。

   此时会将一个模型空间视图放置到当前图形中。
