使用错误检查工具的步骤

如何使用“Electrical 核查”错误报告来查找和修复与导线相关的问题并清理图形。

“Electrical 核查”错误报告

1. 单击“报告”选项卡 “原理图”面板 “Electrical 核查”。 查找
2. 单击“详细信息”以查看检测到的问题。
   注： 如果没有发现错误，则不会启用“详细信息”按钮。
3. （可选）单击“激活图形”以仅查看激活图形的检测到的问题。
4. 单击以错误图标 亮显的任何一个选项卡。
5. 转至元件或导线并更正错误的步骤：
   • 选择核查记录，然后单击“转至”（或双击核查记录）。
   • 使用任意编辑工具修复错误。
     注： 浏览至错误位置后，对话框的左侧列中将立即显示“x”。
6. 隐藏无需更正的错误的步骤：
   • 选择错误：使用 Shift 键、Ctrl 键或窗选方式选择多行。
   • 单击“标记为‘忽略’”。
   • 选中“隐藏忽略的问题”。
7. 若要将报告输出为文本文件，请执行以下操作之一：
   • 单击“输出选项卡”，仅输出当前选项卡上的记录。
   • 单击“全部输出”，输出整个报告。

注： 运行“图形核查”工具可自动执行与导线相关的清除功能。

导线和线号清理

1. 单击“报告”选项卡 “原理图”面板 “图形核查” 查找。
2. 选择处理项目或激活图形。
3. 选中要让程序查找和修复的与导线相关的错误。
4. 使用报告以浏览到其余错误。

检查/修复导线间隙

1. 单击“原理图”选项卡 “编辑导线/线号”面板 “修改导线间隙”下拉列表 “检查/修复间隙指示器”。 查找
2. 根据指导选择各个导线线段。

   根据需要添加隙缝数据。检查/修复的结果将显示在命令提示区域中。

检查/跟踪导线

解决由未连接或短路的导线以及无效的导线交叉间隙指示器引起的问题。

1. 单击“原理图”选项卡 “编辑导线/线号”面板 “修改导线”下拉列表 “检查/跟踪导线”。 查找

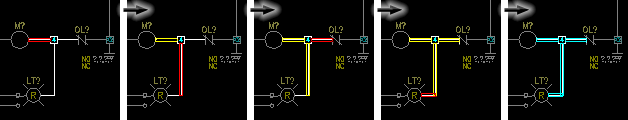

2. 在网络上选择一条导线。您可以选择“A”以显示“所有线段”。如果要逐步浏览导线，请按空格键。
3. 按
   • A 键。显示导线网络中的所有导线
   • 空格键。一次显示导线网络中的一根导线段。

     已连接的导线段端点显示在命令提示区域中。

4. 重画以删除所有临时图形。

清理图形

清理图形，即通过将现有图形中的对象复制到新的空白图形来创建图形。

1. 单击“项目”选项卡 “疑难解答”面板 “清除图形实用程序”。 查找
2. 选择要处理的对象：
   • 激活项目。您可以处理项目中的所有图形，也可以选择项目中的一部分图形。
   • 浏览到文件夹。选定文件夹中的所有图形都将被处理。
   • 单个图形。仅选定的图形会被处理。
3. （可选）单击“全部清理”以运行清理命令，然后清理所有未使用的条目（例如块定义、标注样式、图层、线型和文字样式）。
4. 单击“确定”。
5. 根据提示，选择图形或文件夹。

   新的空白图形副本即被创建，并且会显示一条提醒消息，告知您新图形所在的文件夹。
