横断车道

此部件可以为横断道路的行车道创建横断面表示，其中内侧和外侧车道具有不同的向下坡度。

此部件用于分叉的横断公路上的内侧车道。铺装层结构遵循 AutoCAD Civil 3D 用户手册“帮助”中的“铺装横断面上的铺装层结构”中介绍的标准。

附着

附着点位于完工坡面曲面上的车道的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。

参数	描述	状态
内部宽度	可用于替代固定的“内部宽度”值，并将内侧车道边缘连接到偏移路线。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。	可选
外部宽度	可用于替代固定的“外部宽度”值，并将外侧车道边缘连接到偏移路线。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。	可选
内部高程	可用于替代标准坡度，并将内侧车道边缘的高程连接到纵断面的高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
外部高程	可用于替代标准坡度，并将外侧车道边缘的高程连接到纵断面的高程。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

参数	描述	类型
超高旋转轴	指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。有关详细信息，请参见纵断面坡面线在超高过程中的调整。	静态（描述）
内侧车道宽度	内侧车道的宽度	数字
内部百分比坡度	内侧车道的百分比坡度	数字
外侧车道宽度	外侧车道的宽度	数字
外部百分比坡度	外侧车道的百分比坡度	数字

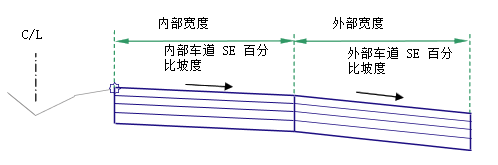

此部件将创建一组可能具有不同坡度的内侧车道和外侧车道。使用“内侧车道”超高坡度从附着点向外插入内侧车道。如果某个里程处未定义超高，将使用“内部默认百分比坡度”值。使用“外侧车道”超高坡度或“外部默认百分比坡度”从内侧车道的终点向外插入外侧车道。

如果在道路建模期间为“宽度”指定了偏移平面路线名，车道的宽度将发生变化，以匹配路线的偏移。

在布局模式中，此部件显示默认百分比坡度处给定宽度和深度的完工坡面、基层和底基连接。

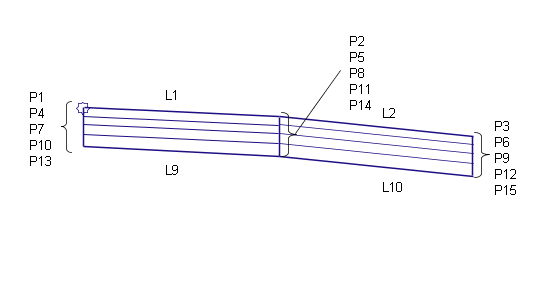

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
