边坡多重曲面

使用此部件可以为每种材质类型指定三个曲面图层和挖方坡度。

在两种类型之间过渡时，也可以插入台阶。

附着

附着点位于初始挖方或填方坡度的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
曲面 1 挖方坡度	用于曲面 1 材质的坡度	正数	4 (:1)
曲面 2 台阶宽度	指定曲面 1 和曲面 2 之间的台阶宽度（0 表示忽略）	正数	0
曲面 2 台阶坡度	指定可选台阶的坡度	正数	4 (:1)
曲面 2 挖方坡度	用于曲面 2 材质的坡度	正数	2 (:1)
曲面 3 台阶宽度	指定曲面 1 和曲面 2 之间的台阶宽度（0 表示忽略）	正数	0
曲面 3 台阶坡度	指定可选台阶的坡度	正数	4 (:1)
曲面 3 挖方坡度	用于曲面 3 材质的坡度	正数	1 (:1)
填方坡度	填方条件中边坡连接的坡度	正数	4 (:1)
放置衬砌材质	指定沿边坡连接放置可选材质衬砌。可以选择“全部连接”、“边坡连接”、“仅填方连接”和“无”。	字符串	无
坡度限制 1	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	1 : 1
材质 1 厚度	指定衬砌材质的厚度。将垂直于连接测量此厚度。	正数	12 英寸
材质 1 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	抛投乱石层
坡度限制 2	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	2:1
材质 2 厚度	指定衬砌材质的厚度。将垂直于连接测量此厚度。	正数	6 英寸
材质 2 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	抛投乱石层
坡度限制 3	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	4:1
材质 3 厚度	指定衬砌材质的厚度。将垂直于连接测量此厚度。	正数	4 英寸
材质 3 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	已播种的草地

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
曲面 1	顶部原地面曲面。以下对象类型可用作用于指定此曲面的目标：曲面。	必需
曲面 2	第一个子曲面。以下对象类型可用作用于指定此曲面的目标：曲面。	可选
曲面 3	第二个子曲面。以下对象类型可用作用于指定此曲面的目标：曲面。	可选

输出参数

参数	描述	类型	默认值
边坡偏移	边坡点的偏移	数字	边坡偏移
边坡高程	边坡点的高程	数字	边坡高程

行为

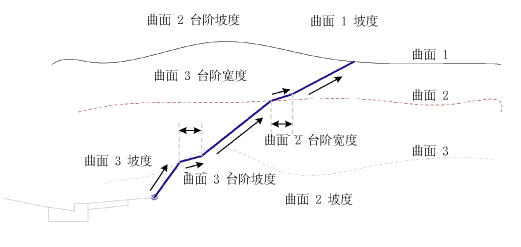

在填方情况下，会将边坡连接以基于填方坡度输入参数的坡度插入到曲面 1。在挖方情况下，部件将先通过应用曲面 3 坡度并对交点执行检查，以确定是否它位于曲面 3 下方。对每个其他曲面均重复此过程。（可选）可以在曲面更改时在曲面之间添加可选过渡。将使用刚好相交的曲面的台阶宽度和坡度。

注：

在 AutoCAD Civil 3D 2010 及以前的版本中，垂直测量材质厚度参数。在 AutoCAD Civil 3D 2011 及更高版本中，垂直于连接测量此参数。因此，如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件，然后重新生成道路，则此参数将更改为反映新行为。使用此部件的任何体积报告都将更新为反映新行为。

布局模式操作

此部件使用“曲面 1 坡度”和“填方坡度”的输入参数显示在布局模式中。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	Hinge、Hinge_Cut 或 Hinge_Fill	铰点。如果边坡连接具有向上的坡度，则使用 Hinge_Cut；如果边坡连接具有向下的坡度，则使用 Hinge_Fill。
P2	Daylight、Daylight_Cut 或 Daylight_Fill	边坡点
P3-P6	Daylight、Daylight_Cut	边坡点
L1	Top、Datum、Slope_Link
L1	Daylight、Daylight_Cut	挖方横断面的边坡连接
L1	Daylight、Daylight_Fill	填方横断面的边坡连接
L2-L5	Top、Datum、Slope_Link、Daylight_Cut	通过曲面的坡度的连接
L Last	Top、Datum、Daylight、Daylight Cut	最后的连接

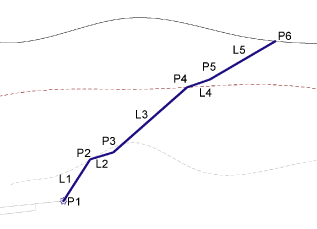

编码图
