普通桥梁 1

附着

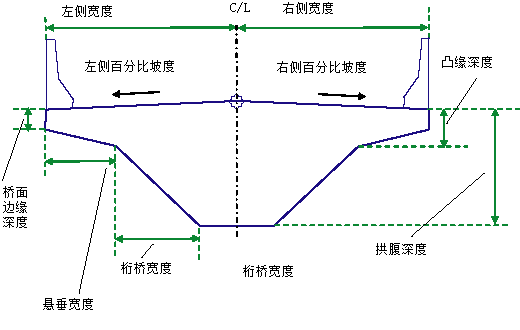

附着点位于桥面完工坡面上的中心线上。桥梁横断面构建在左右两侧。

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。

参数	描述	状态
左侧宽度	可用于替代固定的“左侧宽度”值，并将左侧桥面边缘连接到偏移。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。	可选
右侧宽度	可用于替代固定的“右侧宽度”值，并将右侧桥面边缘连接到偏移。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。	可选

参数	描述	类型
超高旋转轴	指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。有关详细信息，请参见纵断面坡面线在超高过程中的调整。	静态（描述）

参数

描述

类型

超高旋转轴

指示子部件是否支持旋转轴计算。要查看参数的描述，在“特性”窗口中，将光标悬停在参数上。

静态（描述）

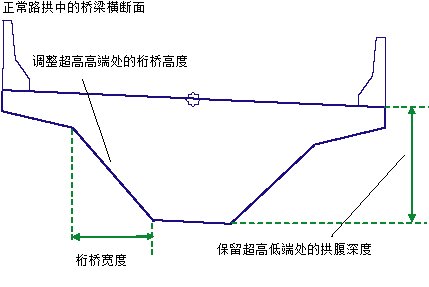

此部件基于给定的输入参数值生成桥面和下部结构的连接。在超高中，并非所有结构都旋转。“拱腹深度”将保留为桥低侧上桥面顶部边缘中的给定值，并在高侧将桁桥高度调整到桥面的根部。

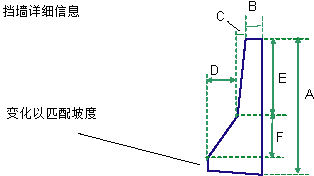

如果“包含挡墙”为真，将在左侧和右侧桥面边缘添加挡墙横断面。挡墙底部的坡度将调整，以匹配桥面坡度。

在布局模式中，此部件按照输入参数值指定的方式绘制桥梁结构和挡墙。

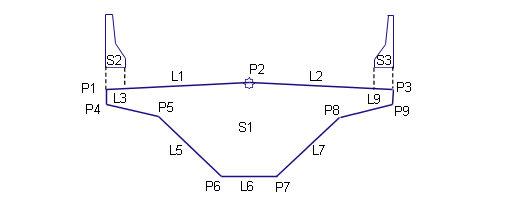

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
