基本边坡挖方沟渠

此部件用于在挖方和填方条件下从道路边缘到边坡点进行闭合。

挖方条件包括可选的沟渠。在需要将道路模型保持在未完成状态的情况下，可以忽略最终的边坡连接。例如，为了使相邻特性上的放坡曲面可以连接到未完成道路的铰点上，可能需要这样做。此部件是一组快速入门部件中的一个部件，用于进行简单的道路建模，还在教程和培训过程中使用。

也可以为边坡和其他连接（“全部连接”、“边坡连接”、“仅填方连接”和“无”）指定可选衬砌材质。

附着

对于挖方，附着点位于沟渠前坡的内侧边缘上；对于填方，附着点位于边坡连接的内侧边缘上。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
边坡连接	包含或忽略边坡连接。	包含/忽略	包含
挖方坡度	挖方边坡连接的坡度	正数	2:1
填方坡度	填方边坡连接的坡度	正数	4:1
前坡坡度	沟渠前坡连接的坡度（仅限于挖方）	正数	4:1
前坡宽度	沟渠前坡连接的宽度 (仅限于挖方)	正数	1.2 米 4.0 英尺
底部宽度	沟渠底部的宽度	正数	0.6 米 2.0 英尺
后坡坡度	沟渠后坡连接的坡度（仅限于挖方）	正数	4:1
后坡宽度	沟渠后坡连接的宽度 (仅限于挖方)	正数	1.2 米 4.0 英尺
舍入选项	指定在捕捉点处舍入边坡连接	字符串	无
舍入方式	指定用于舍入的参数	字符串	长度
舍入参数	指定长度或半径的值	正数	1.500 英尺
舍入镶嵌	指定舍入连接上间断点的数目（最多 10 个连接）	正数	6
放置衬砌材质	指定沿边坡连接放置可选材质衬砌。可以选择“全部连接”、“边坡连接”、“仅填方连接”和“无”。	字符串	无
坡度限制 1	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	1 : 1
材质 1 厚度	指定衬砌材质的厚度	正数	12 英寸
材质 1 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	抛投乱石层
坡度限制 2	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	2:1
材质 2 厚度	指定衬砌材质的厚度	正数	6 英寸
材质 2 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	抛投乱石层
坡度限制 3	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	4:1
材质 3 厚度	指定衬砌材质的厚度	正数	4 英寸
材质 3 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	已播种的草地

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
边坡曲面	用于边坡的曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	必需

输出参数

无。

行为

测试附着点，以确定它位于挖方中还是填方中。如果位于填方中，则以给定的填方坡度将填方边坡连接延伸到边坡曲面。如果位于挖方中，则添加前坡、沟渠底部和后坡，并以给定的挖方坡度将挖方边坡连接从后坡终点延伸到边坡曲面。

（可选）此部件使您可以添加衬砌材质。可以指定三个坡度范围。如果连接的坡度达到指定的坡度值，则应用材质类型 1。如果连接的坡度介于坡度 1 和坡度 2 的值之间，则应用材质类型 2。同样，如果连接的坡度介于坡度 2 和坡度 3 的值之间，则应用材质 3。如果连接坡度比坡度限制 3 平坦，则不应用材质。

如果将衬砌材质添加到部件，则平行连接将以指定厚度添加到边坡连接。底层连接使用“Datum”进行编码，且边坡连接使用“Top”进行编码。由这些材质包围的造型使用材质名称进行编码。

布局模式操作

在布局模式中，此部件绘制终点处带有箭头的常用挖方和填方坡面。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

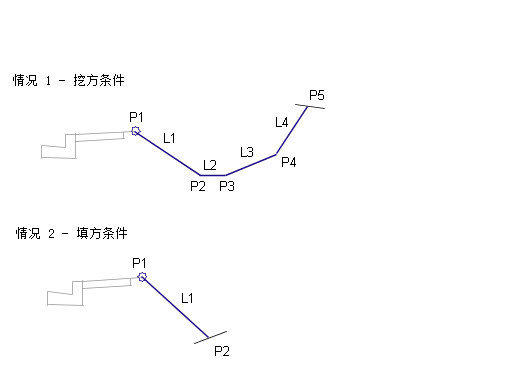

点、连接或造型	代码	描述
P1	Hinge Hinge_Fill	仅填方条件 - 填方边坡连接的铰点
P2	Ditch_In Daylight Daylight_Fill	仅挖方条件 - 沟渠的内侧边缘仅填方条件 - 边坡点
P3	Ditch_Out	仅挖方条件 - 沟渠的外侧边缘
P4	Hinge_Cut	仅挖方条件 - 挖方边坡连接的铰点
P5	Daylight Daylight_Cut	仅挖方条件 - 边坡点
L1 - L4	Top Datum	未铺装的完工坡面
L1	Top Datum Daylight Daylight_Fill	填方中的边坡连接
L4	Top Datum Daylight Daylight_Cut	挖方中的边坡连接
