此部件用于创建具有抛物线底面以及可选衬砌和后坡连接的明渠。发
附着
附着点位于底部宽度中点的上方，高度等于“深度”参数。

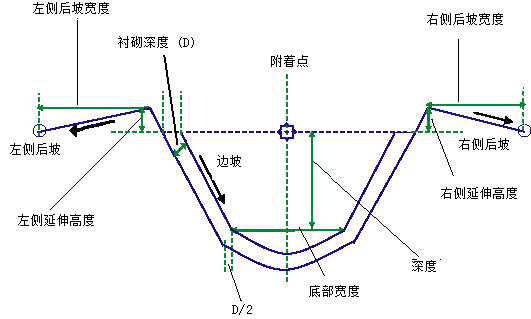

输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 深度 | 从纵断面坡面线高程向下到渠道底部的垂直偏移。 | 正数 |
2.0 米 6.0 英尺 |
| 底部宽度 | 渠道底部的宽度。 | 正数 |
2.0 米 6.0 英尺 |
| 曲线拟合点 | 抛物线上的拟合点数 | 正整数 | 7 |
| 边坡 | 渠道边坡 | 数字 | 1 (:1) |
| 衬砌深度 (D) | 渠道衬砌的深度。如前面的图所示，将垂直于坡度的一侧测量衬砌深度。 | 正数 |
0.1 米 0.33 英尺 |
| 左侧标记点 | 左侧最外侧渠道点上的可选标记点；如果未输入代码，则将不插入标记点。 | 字符串 | |
| 右侧标记点 | 右侧最外侧渠道点上的可选标记点；如果未输入代码，则将不插入标记点。 | 字符串 | |
| 左侧延伸高度 | 渠道左侧超出插入点的距离 | 正数 |
0.5 米 1.67 英尺 |
| 左侧后坡宽度 | 渠道左侧的回填宽度 | 正数 |
1.5 米 5.0 英尺 |
| 左侧后坡 | 渠道左侧的回填坡度 | 数字 | 4 (:1) |
| 右侧延伸高度 | 渠道右侧超出插入点的距离 | 正数 |
0.5 米 1.67 英尺 |
| 右侧后坡宽度 | 渠道右侧的回填宽度 | 正数 |
1.25 米 5.0 英尺 |
| 右侧后坡 | 渠道右侧的回填坡度 | 数字 | 4 (:1) |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
| 参数 | 描述 | 状态 |
|---|---|---|
| 左侧延伸高度 | 可用于替代左侧固定延伸高度，并连接到纵断面。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
| 左侧后坡宽度 | 可用于替代固定的左侧后坡宽度，并连接到偏移路线。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 左侧后坡高程 | 可用于替代固定的左侧后坡，并连接到纵断面。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
| 右侧延伸高度 | 可用于替代右侧固定延伸高度，并连接到纵断面。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
| 左侧后坡宽度 | 可用于替代固定的右侧后坡宽度，并连接到偏移路线。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 左侧后坡高程 | 可用于替代固定的右侧后坡，并连接到纵断面。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
输出参数
无。
行为
此部件用于使用输入参数构造明渠造型。附着点通常位于关联的路线和纵断面处基准线的起点。在底部的左下和右下边坡连接处，使用指定的“底部宽度”参数定位点。使用等于指定边坡参数的前坡率和后坡率在这两点之间绘制抛物线。抛物线的长度等于“底部宽度”值。使用“曲线拟合点”参数在拟合的连接中绘制此抛物线。如果拟合索引为奇数，则直接在部件附着点下添加一个点。
对于渠道衬砌深度，如果为衬砌深度参数指定了非零正值，则将在渠道周围绘制材质衬砌。如前面的图所示，将垂直于坡度的一侧测量衬砌深度。如果为衬砌深度指定了零值，则将不插入连接。
同样，如果为左侧或右侧延伸和后坡宽度指定了零值，则将忽略或不绘制那些连接。延伸高度可通过纵断面目标参数关联进行控制。同样，最外侧后坡点的高度可通过纵断面目标参数来指定。要将最外侧后坡点强行设置为渠道顶部高度，请将该点与此装配所附着到的渠道的完工坡面纵断面进行关联。
如果忽略“后坡宽度”，则标记点将位于渠道高度延伸的外部点上。如果还忽略了“渠道高度延伸”连接，则标记点将位于渠道顶部的最外侧点上。
在 AutoCAD Civil 3D 2010 及以前的版本中，垂直测量衬砌深度参数。在 AutoCAD Civil 3D 2011 及更高版本中，垂直于边坡测量此参数。因此，如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件，然后重新生成道路，则此参数将更改为反映新行为。使用此部件的任何体积报告都将更新为反映新行为。
布局模式操作
在布局模式中，此部件将按照使用输入参数所定义的方式从附着点开始进行绘制。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 点/连接 | 代码 | 描述 |
|---|---|---|
| P1 | Channel_Flowline | 渠道底部的中点 |
| P2、P3 | Channel_Bottom | |
| P4, P5 | Channel_Top | |
| P6,P7 | Channel_Extension | |
| P8、P9 | Channel_Backslope | |
| P13 | ||
| L1, L2, L3 | Datum、Channel_Bottom 和 Top（如果未使用衬砌） | |
| L4 到 L7 | Datum，Top | |
| L8 到 L12 | Channel_Bottom 和 TOP（如果使用衬砌） | |
| S1 | Lining_Material | 渠道衬砌材质 |

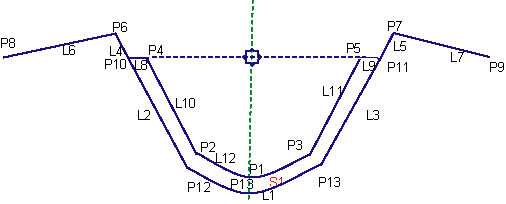

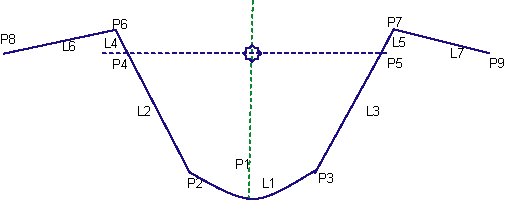

编码图
