最大偏移边坡

此部件可以插入按用户定义的挖方或填方坡度延伸到目标曲面的连接。

如有必要，则调整坡度，使边坡点位于自基准线的最大正/负偏移范围内。

也可以为边坡和其他连接（“全部连接”、“边坡连接”、“仅填方连接”和“无”）指定可选衬砌材质。

附着

附着点位于边坡连接的铰点处。此组件可以附着到左侧，也可以附着到右侧。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
挖方坡度	挖方条件中正常边坡的坡度	正数	4 (:1)
填方坡度	填方条件中正常边坡的坡度	正数	4 (:1)
从基准线偏移的最大距离	允许的边坡点最大偏移	数字	3.0 米 10.0 英尺
舍入选项	指定在捕捉点处舍入边坡连接	字符串	无
舍入方式	指定用于舍入的参数	字符串	长度
舍入参数	指定长度或半径的值	正数	1.500 英尺
舍入镶嵌	指定舍入连接上间断点的数目（最多 10 个连接）	正数	6
放置衬砌材质	指定沿边坡连接放置可选材质衬砌。可以选择“全部连接”、“边坡连接”、“仅填方连接”和“无”。	字符串	无
坡度限制 1	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	1 : 1
材质 1 厚度	指定衬砌材质的厚度。将垂直于连接测量此厚度。	正数	12 英寸
材质 1 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	抛投乱石层
坡度限制 2	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	2:1
材质 2 厚度	指定衬砌材质的厚度。将垂直于连接测量此厚度。	正数	6 英寸
材质 2 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	抛投乱石层
坡度限制 3	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	4:1
材质 3 厚度	指定衬砌材质的厚度。将垂直于连接测量此厚度。	正数	4 英寸
材质 3 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	已播种的草地

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
最大偏移	可用于替代固定的“最大偏移”值，并将最大偏移连接到偏移路线。以下对象类型可用作用于指定偏移的目标：路线、多段线、要素线或测量地物。	可选
边坡曲面	边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	必需

输出参数

参数	描述	类型
边坡偏移	边坡点的偏移。	数字
边坡高程	边坡点的高程。	数字

行为

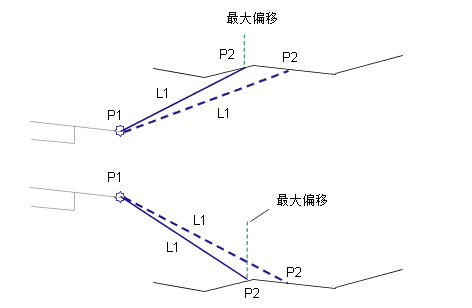

此部件尝试计算挖方条件的边坡点。如果找到边坡点，则将其偏移与“最大偏移”值进行比较。如果超过“最大偏移”值，则将边坡点移到目标曲面上的最大偏移点处。如果未找到挖方边坡点，则对填方条件重复此过程。

如果在道路建模期间为“最大偏移”指定了偏移平面路线名，“最大偏移”的值将根据路线的偏移发生变化。

如其他边坡部件一样，（可选）此部件使您可以添加衬砌材质。可以指定三个坡度范围。如果连接的坡度达到指定的坡度值，则应用材质类型 1。如果连接的坡度介于坡度 1 和坡度 2 的值之间，则应用材质类型 2。同样，如果连接的坡度介于坡度 2 和坡度 3 的值之间，则应用材质 3。如果连接坡度比坡度限制 3 平坦，则不应用材质。

如果将衬砌材质添加到部件，则平行连接将以指定厚度添加到边坡连接。将垂直于连接测量此厚度参数（例如材质 1 厚度）。底层连接使用“Datum”进行编码，而边坡连接使用“Top”进行编码。由这些材质包围的造型使用材质名称进行编码。

注：

在 AutoCAD Civil 3D 2010 及以前的版本中，垂直测量材质厚度参数。在 AutoCAD Civil 3D 2011 及更高版本中，垂直于连接测量此参数。因此，如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件，然后重新生成道路，则此参数将更改为反映新行为。使用此部件的任何体积报告都将更新为反映新行为。

布局模式操作

在布局模式中，此部件以向外延伸 3 米（10 英尺）的虚线显示挖方和填方坡度。边坡连接的终止箭头指向外部。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	Hinge Hinge_Cut 或 Hinge_Fill	铰点和挖方或填方条件的铰点
P2	Daylight Daylight_Cut 或 Daylight_Fill	边坡点和挖方或填方条件的边坡点
L1	Top Datum
L1	Top Datum Daylight Daylight_Cut	挖方横断面的边坡连接
L1	Top Datum Daylight Daylight_Fill	填方横断面的边坡连接
