此部件的行为与“边坡排水沟”部件类似，同时还具有以下其他行为：
在填方条件下，护道是可选项。如果不包括护道，将添加平整区坡度，然后添加边坡填方坡度。
“沟渠宽度”可以通过可选路线进行控制。“护道宽度”和“护道高度”可以分别通过路线和纵断面进行控制。此外，“放置衬砌材质”需要包括从铰点到原地面边坡的边坡装配的所有连接。
附着
附着点位于凹陷前坡的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。

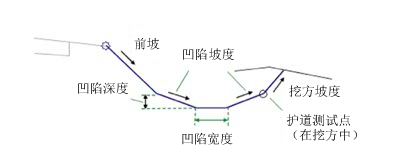

输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 边坡连接 | 包含或忽略边坡连接 | 包含/忽略 | 包含 |
| 护道 | 在填方中包含或忽略护道 | 包含/忽略 | 忽略 |
| 前坡坡度 | 凹陷前坡连接的坡度 | 正数 | 3 (:1) |
| 前坡宽度 | 前坡的宽度 | 正数 |
1.2 米 4.0 英尺 |
| 凹陷深度 | 从前坡连接底部开始计算的凹陷底部的深度 | 正数 | 0.0 |
| 凹陷坡度 | 凹陷侧边的坡度 | 正数 | 4 (:1) |
| 凹陷宽度 | 凹陷的宽度 | 正数 |
1.8 米 6.0 英尺 |
| 护道宽度 | 填方条件中使用的护道的宽度 | 正数 |
1.8 米 6.0 英尺 |
| 挖方坡度 | 挖方条件中边坡连接的坡度 | 正数 | 3 (:1) |
| 平整区宽度 | 添加填方连接之前平整区的宽度 | 正数 |
6 米 20 英尺 |
| 平整区坡度 | 平整区的坡度 | 正数 | 6 (:1) |
| 填方坡度 | 填方条件中边坡连接的坡度 | 正数 | 3 (:1) |
| 舍入选项 | 指定是否在捕捉点处舍入边坡连接 | 选项列表：无，圆形，抛物线 | 无 |
| 舍入方式 | 指定用于舍入的参数 | 选项列表：长度，半径 | 长度 |
| 舍入参数 | 指定长度或半径的值 | 正数 |
0.5 米 1.5 英尺 |
| 舍入镶嵌 | 指定舍入连接上间断点的数目（最多 10 个连接） | 正整数 | 6 |
| 放置衬砌材质 | 指定沿边坡连接放置可选材质衬砌。可以选择“全部连接”、“边坡连接”、“仅填方连接”和“无”。 | 字符串 | 无 |
| 坡度限制 1 | 指定坡度限制，达到此限制将放置关联的材质衬砌 | 坡度 | 1 : 1 |
| 材质 1 厚度 | 指定衬砌材质的厚度。将垂直于连接测量此厚度。 | 正数 | 12 英寸 |
| 材质 1 名称 | 指定沿放坡连接应用于衬砌的材质的名称 | 字符串 | 抛投乱石层 |
| 坡度限制 2 | 指定坡度限制，达到此限制将放置关联的材质衬砌 | 坡度 | 2:1 |
| 材质 2 厚度 | 指定衬砌材质的厚度。将垂直于连接测量此厚度。 | 正数 | 6 英寸 |
| 材质 2 名称 | 指定沿放坡连接应用于衬砌的材质名称 | 字符串 | 抛投乱石层 |
| 坡度限制 3 | 指定坡度限制，达到此限制将放置关联的材质衬砌 | 坡度 | 4:1 |
| 材质 3 厚度 | 指定衬砌材质的厚度。将垂直于连接测量此厚度。 | 正数 | 4 英寸 |
| 材质 3 名称 | 指定沿放坡连接应用于衬砌的材质名称 | 字符串 | 已播种的草地 |
| 材质 4 厚度 | 指定要应用于平坡度情况的材质的厚度 | 正数 | 6 英寸 |
| 材质 4 名称 | 指定要用于平坡度情况的材质的名称 | 字符串 | 砾石 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
| 参数 | 描述 | 状态 |
|---|---|---|
| 排水沟宽度路线 | 可用于替代固定的“排水沟宽度”。以下对象类型可用作用于指定此项的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 护道宽度路线 | 可用于替代固定的“护道宽度”。以下对象类型可用作用于指定此项的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 凹陷高程 | 可用于替代固定的“凹陷深度”值，并将凹陷的高程连接到纵断面。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
| 护道高度纵断面 | 允许替代护道的高度。可以为以下对象类型指定此高度：纵断面、三维多段线、要素线或测量地物。 | 可选 |
| 边坡曲面 | 边坡曲面的名称。以下对象类型可用作用于指定此曲面的目标：曲面。 | 必需 |
输出参数
无。
行为
此部件可以生成排水沟前坡和向外至排水沟测试点的排水沟的连接。如果已给定纵断面，则前坡宽度会随排水沟纵断面的变化而变化。如果排水沟测试点位于挖方中，则以给定的挖方坡度计算目标曲面上的边坡终止点。
如果位于填方中，且“护道”被设为“包括”，则将添加护道顶部连接，并以给定的填方坡度计算目标曲面上的边坡终止点。如果“忽略边坡连接”设置为真，则不插入边坡连接。如果护道顶部连接与目标曲面相交，则横断面终止于交点处。

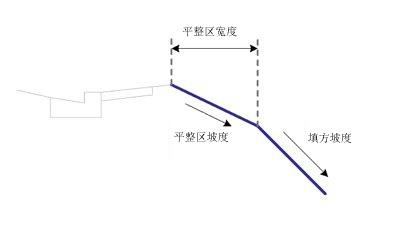

如果位于填方中，且“护道”被设为“忽略”，则添加始于平整区坡度处附着点的连接，直到达到平整区宽度。然后，将向位于指定填方坡度处的目标曲面添加边坡连接。如果平整区连接与原地面相交，则该连接将终止于此交点处。
如其他边坡部件一样，（可选）此部件使您可以添加衬砌材质。可以指定三个坡度范围。如果连接的坡度达到指定的坡度值，则应用材质类型 1。如果连接的坡度介于坡度 1 和坡度 2 的值之间，则应用材质类型 2。同样，如果连接的坡度介于坡度 2 和坡度 3 的值之间，则应用材质 3。如果连接坡度比坡度限制 3 平坦，则不应用材质。
如果将衬砌材质添加到部件，则平行连接将以指定厚度添加到边坡连接。将垂直于连接测量此厚度参数（例如材质 1 厚度）。底层连接使用“Datum”进行编码，而边坡连接使用“Top”进行编码。由这些材质包围的造型使用材质名称（材质 1 名称、材质 2 名称或材质 3 名称）进行编码。
在 AutoCAD Civil 3D 2010 及以前的版本中，垂直测量材质厚度参数。在 AutoCAD Civil 3D 2011 及更高版本中，垂直于连接测量此参数。因此，如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件，然后重新生成道路，则此参数将更改为反映新行为。使用此部件的任何体积报告都将更新为反映新行为。
布局模式操作
在布局模式中，此部件使用给定的输入参数值绘制前坡、排水沟边坡和排水沟底部。挖方和填方条件连接均以虚线显示，边坡连接的宽度以给定的坡度向外延伸 3 米（或 10 英尺）。边坡连接的终止箭头指向外部。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 点、连接或造型 | 代码 | 描述 |
|---|---|---|
| P3 | Ditch_In | 排水沟的内侧底部 |
| P4 | Ditch_Out | 排水沟的外侧底部 |
| P5 | Hinge、Hinge_Cut | 挖方条件的铰点 |
| P6 | Hinge、Hinge_Fill | 填方条件的铰点 |
| P7 | Daylight、Daylight_Cut 或 Daylight_Fill | 边坡点和挖方或填方条件的边坡点 |
| 所有连接 | Top, Datum | |
| L6 | Top、Datum、Daylight、Daylight_Cut | 挖方横断面的边坡连接 |
| L3 | Ditch | |
| L1,L2,L4 | Slope_Link | |
| L5 | Bench | |
| L6 | Top、Datum、Daylight、Daylight_Fill | 填方横断面的边坡连接 |

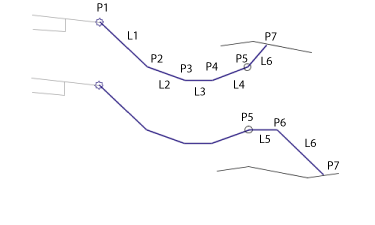

编码图
