此部件可以创建由多个层组成的车道的横断面表示。这些层的宽度可以变化。它还对道路模型的基准线路线应用外侧车道超高坡度值。
附着
附着点位于完工坡面曲面上的车道的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 侧 | 指明朝哪一侧插入部件 | 左/右 | 右 |
| 内侧路拱点 | 指定要编码为“路拱”的行车道内侧边缘 | 是/否 | 否 |
| 车道宽度 | 从内侧边缘偏移到外侧边缘偏移的车道宽度 | 正数 |
3.6 米 12.0 英尺 |
| 默认百分比坡度 | 车道的默认百分比坡度，在未定义路线的超高坡度时使用。 | 数字 | -2.0 |
| 铺装 1 名称 | 铺装 1 层的名称 | 字符串 | BC |
| 铺装 1 深度 | 铺装 1 层的厚度 (0 表示忽略) | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 2 名称 | 铺装 2 层的名称 | 字符串 | WMM |
| 铺装 2 深度 | 铺装 2 层的厚度 (0 表示忽略) | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 2 宽度指定 | 指定如何指定铺装 2 层的宽度 | 字符串、选项的组合列表：匹配较高的铺装层、宽度、内侧偏移-外侧偏移、内侧偏移-宽度 | 匹配较高的铺装层 |
| 铺装 2 内侧延伸宽度 | 指定铺装 2 层内侧延伸宽度 | 正数 | 0 |
| 铺装 2 外侧延伸宽度 | 指定铺装 2 层外侧延伸宽度 | 正数 | 0 |
| 铺装 3 名称 | 铺装 3 层的名称 | 字符串 | WMM |
| 铺装 3 深度 | 铺装 3 层的厚度（0 表示忽略） | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 3 宽度指定 | 指定如何指定铺装 3 层的宽度 | 字符串、选项的组合列表：匹配较高的铺装层、宽度、内侧偏移-外侧偏移、内侧偏移-宽度 | 匹配较高的铺装层 |
| 铺装 3 内侧延伸宽度 | 指定铺装 3 层内侧延伸宽度 | 正数 | 0 |
| 铺装 3 外侧延伸宽度 | 指定铺装 3 层外侧延伸宽度 | 正数 | 0 |
| 铺装 4 名称 | 铺装 4 层的名称 | 字符串 | WMM |
| 铺装 4 深度 | 铺装 4 层的厚度（0 表示忽略） | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 4 宽度指定 | 指定如何指定铺装 4 层的宽度 | 字符串、选项的组合列表：匹配较高的铺装层、宽度、内侧偏移-外侧偏移、内侧偏移-宽度 | 匹配较高的铺装层 |
| 铺装 4 内侧延伸宽度 | 指定铺装 4 层内侧延伸宽度 | 正数 | 0 |
| 铺装 4 外侧延伸宽度 | 指定铺装 4 层外侧延伸宽度 | 正数 | 0 |
| 铺装 5 名称 | 铺装 5 层的名称 | 字符串 | WMM |
| 铺装 5 深度 | 铺装 5 层的厚度（0 表示忽略） | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 5 宽度指定 | 指定如何指定铺装 5 层的宽度 | 字符串、选项的组合列表：匹配较高的铺装层、宽度、内侧偏移-外侧偏移、内侧偏移-宽度 | 匹配较高的铺装层 |
| 铺装 5 内侧延伸宽度 | 指定铺装 5 层内侧延伸宽度 | 正数 | 0 |
| 铺装 5 外侧延伸宽度 | 指定铺装 5 层外侧延伸宽度 | 正数 | 0 |
| 铺装 6 名称 | 铺装 6 层的名称 | 字符串 | 底基 |
| 铺装 6 深度 | 铺装 6 层的厚度（0 表示忽略） | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 6 宽度指定 | 指定如何指定铺装 6 层的宽度 | 字符串、选项的组合列表：匹配较高的铺装层、宽度、内侧偏移-外侧偏移、内侧偏移-宽度 | 匹配较高的铺装层 |
| 铺装 6 内侧延伸宽度 | 指定铺装 6 层内侧延伸宽度 | 正数 | 0 |
| 铺装 6 外侧延伸宽度 | 指定铺装 6 层外侧延伸宽度 | 正数 | 0 |
| 铺装 7 名称 | 铺装 7 层的名称 | 字符串 | Subbase |
| 铺装 7 深度 | 铺装 7 层的厚度（0 表示忽略） | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 7 宽度指定 | 指定如何指定铺装 7 层的宽度 | 字符串、选项的组合列表：匹配较高的铺装层、宽度、内侧偏移-外侧偏移、内侧偏移-宽度 | 匹配较高的铺装层 |
| 铺装 7 内侧延伸宽度 | 指定铺装 7 层内侧延伸宽度 | 正数 | 0 |
| 铺装 7 外侧延伸宽度 | 指定铺装 7 层外侧延伸宽度 | 正数 | 0 |
| 铺装 8 名称 | 铺装 8 层的名称 | 字符串 | |
| 铺装 8 深度 | 铺装 8 层的厚度（0 表示忽略） | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 8 宽度指定 | 指定如何指定铺装 8 层的宽度 | 字符串、选项的组合列表：匹配较高的铺装层、宽度、内侧偏移-外侧偏移、内侧偏移-宽度 | 匹配较高的铺装层 |
| 铺装 8 内侧延伸宽度 | 指定铺装 8 层内侧延伸宽度 | 正数 | 0 |
| 铺装 8 外侧延伸宽度 | 指定铺装 8 层外侧延伸宽度 | 正数 | 0 |
| 铺装 9 名称 | 铺装 9 层的名称 | 字符串 | |
| 铺装 9 深度 | 铺装 9 层的厚度（0 表示忽略） | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 9 宽度指定 | 指定如何指定铺装 9 层的宽度 | 字符串、选项的组合列表：匹配较高的铺装层、宽度、内侧偏移-外侧偏移、内侧偏移-宽度 | 匹配较高的铺装层 |
| 铺装 9 内侧延伸宽度 | 指定铺装 9 层内侧延伸宽度 | 正数 | 0 |
| 铺装 9 外侧延伸宽度 | 指定铺装 9 层外侧延伸宽度 | 正数 | 0 |
| 铺装 10 名称 | 铺装 10 层的名称 | 字符串 | |
| 铺装 10 深度 | 铺装 10 层的厚度（0 表示忽略） | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 10 宽度指定 | 指定如何指定铺装 10 层的宽度 | 字符串、选项的组合列表：匹配较高的铺装层、宽度、内侧偏移-外侧偏移、内侧偏移-宽度 | 匹配较高的铺装层 |
| 铺装 10 内侧延伸宽度 | 指定铺装 10 层内侧延伸宽度 | 正数 | 0 |
| 铺装 10 外侧延伸宽度 | 指定铺装 10 层外侧延伸宽度 | 正数 | 0 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
| 参数 | 描述 | 状态 |
|---|---|---|
| 车道宽度 | 可用于替代固定的车道宽度，并将车道边缘连接到偏移路线。以下对象类型可用作用于指定此项的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 外部高程 | 可用于替代正常的车道坡度，并将行车道的外侧边缘连接到纵断面的高程。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
输出参数
| 参数 | 描述 | 类型 |
|---|---|---|
| 车道宽度 | 车道宽度 | 数字 |
| 车道百分比坡度 | 车道的百分比坡度 | 数字 |
行为
每一层在内侧和外侧都具有各自单独的延伸选项。内侧和外侧延伸可以在内侧或外侧上相对于铺装层的正上方指定其他宽度。

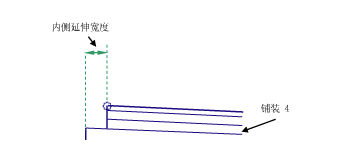

示例 1：
铺装 4 内侧延伸宽度 = 0.5 米
铺装 4 外侧延伸宽度 = 0 米
如果在右侧插入，

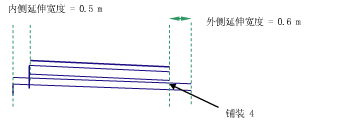

示例 2：
铺装 4 内侧延伸宽度 = 0.5 米
铺装 6 外侧延伸宽度 = 0.6 米
如果在右侧插入，
延伸宽度始终被指定为正宽度。
铺装层宽度可以使用以下方法进行指定：
- 通过将铺装层宽度指定为与铺装层正上方宽度相同。
- 通过指定铺装层宽度。
通过指定内侧和外侧铺装层延伸宽度，以便铺装层宽度等于内侧和外侧偏移之间的距离。
通过指定内侧铺装层延伸宽度和铺装层宽度，以便自动计算外侧铺装层。
如果在应用超高时铺装层的坡度出现变化，则需要提肩。
布局模式操作
在布局模式中，此部件显示由输入参数定义的连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 点/连接 | 代码 | 描述 |
|---|---|---|
| P1 | ETW | 完工坡面上的行车道边缘 |
| P1 | 路拱 | 完工坡面上的路拱点（可选） |
| P2 | Lane | 完工坡面上的车道的外侧边缘 |
| P3 | ETW_Pave1 | 铺装 1 层上的行车道边缘 |
| P3 | Crown_Pave1 | 铺装层 1 上的路拱点（可选） |
| P4 | Lane_Pave1 | 铺装 1 层上的车道的外侧边缘 |
| P5 | ETW_Pave2 | 铺装 2 层上的行车道边缘 |
| P5 | Crown_Pave2 | 铺装 2 层上的路拱点（可选） |
| P6 | Lane_Pave2 | 铺装 2 层上的车道的外侧边缘 |
| P7 | ETW_Pave3 | 铺装 3 层上的行车道边缘 |
| P7 | Crown_Base | 铺装 3 层上的路拱点（可选） |
| P8 | Lane_Base | 基层上的车道的外侧边缘 |
| P9 | ETW _Sub | 底基层上车道的行车道边缘 |
| P9 | Crown_Sub | 底基层上的路拱点（可选） |
| P10 | Lane_Sub | 底基层上的车道的外侧边缘 |
| L1 | Top, Pave | 完工坡面曲面 |
| L2 | Pave1 | |
| L3 | Pave2 | |
| L4 | Base | 基层曲面 |
| L5 | SubBase | 底基层曲面 |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | SubBase |
