此部件可以插入连接以创建挖方条件的排水沟和挖方边坡坡度,或创建填方条件的排水沟、护道和填方坡度。
在需要将道路模型保持在未完成状态的情况下,可以忽略最终的边坡连接。例如,为了使相邻特性上的放坡曲面可以连接到未完成道路的铰点上,可能需要这样做。
也可以为边坡和其他连接(“全部连接”、“边坡连接”、“仅填方连接”和“无”)指定可选衬砌材质。
附着点位于凹陷前坡的内侧边缘上。此组件可以附着到左侧,也可以附着到右侧。
注意:除非另有说明,否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度,否则所有坡度均为“水平宽度比垂直高度”格式(例如,4:1)。
参数 |
描述 |
类型 |
默认值 |
---|---|---|---|
侧 |
指定要将部件放置在哪一侧 |
左/右 |
右 |
边坡连接 |
包含或忽略边坡连接。 |
包含/忽略 |
包含 |
前坡坡度 |
凹陷前坡连接的坡度 |
正数 |
3 (:1) |
前坡宽度 |
前坡的宽度 |
正数 |
1.2 米 4.0 英尺 |
凹陷深度 |
从前坡连接底部开始计算的凹陷底部的深度 |
正数 |
0.0 |
凹陷坡度 |
凹陷侧边的坡度 |
正数 |
4 (:1) |
凹陷宽度 |
凹陷的宽度 |
正数 |
1.8 米 6.0 英尺 |
护道宽度 |
填方条件中使用的护道的宽度 |
正数 |
1.8 米 6.0 英尺 |
挖方坡度 |
挖方条件中边坡连接的坡度 |
正数 |
3 (:1) |
填方坡度 |
填方条件中边坡连接的坡度 |
正数 |
3 (:1) |
舍入选项 |
指定在捕捉点处舍入边坡连接 |
字符串 |
无 |
舍入方式 |
指定用于舍入的参数 |
字符串 |
长度 |
舍入参数 |
指定长度或半径的值 |
正数 |
1.500 英尺 |
舍入镶嵌 |
指定舍入连接上间断点的数目(最多 10 个连接) |
正数 |
6 |
放置衬砌材质 |
指定沿边坡连接放置可选材质衬砌。可以选择“全部连接”、“边坡连接”、“仅填方连接”和“无”。 |
字符串 |
无 |
坡度限制 1 |
指定坡度限制,达到此限制将放置关联的材质衬砌 |
坡度 |
1 : 1 |
材质 1 厚度 |
指定衬砌材质的厚度。将垂直于连接测量此厚度。 |
正数 |
12 英寸 |
材质 1 名称 |
指定沿放坡连接应用于衬砌的材质的名称 |
字符串 |
抛投乱石层 |
坡度限制 2 |
指定坡度限制,达到此限制将放置关联的材质衬砌 |
坡度 |
2:1 |
材质 2 厚度 |
指定衬砌材质的厚度。将垂直于连接测量此厚度。 |
正数 |
6 英寸 |
材质 2 名称 |
指定沿放坡连接应用于衬砌的材质的名称 |
字符串 |
抛投乱石层 |
坡度限制 3 |
指定坡度限制,达到此限制将放置关联的材质衬砌 |
坡度 |
4:1 |
材质 3 厚度 |
指定衬砌材质的厚度。将垂直于连接测量此厚度。 |
正数 |
4 英寸 |
材质 3 名称 |
指定沿放坡连接应用于衬砌的材质的名称 |
字符串 |
已播种的草地 |
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息,请参见 AutoCAD Civil 3D 用户手册帮助中的。
参数 |
描述 |
状态 |
---|---|---|
凹陷高程 |
可用于替代固定的“排水沟深度”,并将排水沟的高程连接到纵断面(或其他对象类型)。以下对象类型可用作用于指定高程的目标:纵断面、三维多段线、要素线或测量地物。 |
可选 |
边坡曲面 |
边坡曲面的名称。以下对象类型可用作用于指定曲面的目标:曲面。 |
必需 |
无。
此部件生成凹陷前坡和凹陷外侧到凹陷测试点的连接。如果已给定纵断面,则前坡宽度随凹陷纵断面的变化而变化,而凹陷深度保持不变。如果凹陷测试点位于挖方中,则以给定的挖方坡度计算目标曲面上的边坡终止点。如果凹陷测试点位于填方中,则计算目标曲面上给定填方坡度处的边坡终止点。如果“忽略边坡连接”设置为真,则不插入边坡连接。如果护道顶部连接与目标曲面相交,则横断面终止于交点处。
如其他边坡部件一样,(可选)此部件使您可以添加衬砌材质。可以指定三个坡度范围。如果连接的坡度达到指定的坡度值,则应用材质类型 1。如果连接的坡度介于坡度 1 和坡度 2 的值之间,则应用材质类型 2。同样,如果连接的坡度介于坡度 2 和坡度 3 的值之间,则应用材质 3。如果连接坡度比坡度限制 3 平坦,则不应用材质。
如果将衬砌材质添加到部件,则平行连接将以指定厚度添加到边坡连接。将垂直于连接测量此厚度参数(例如材质 1 厚度)。底层连接使用“Datum”进行编码,而边坡连接使用“Top”进行编码。由这些材质包围的造型使用材质名称进行编码。
在 AutoCAD Civil 3D 2010 及以前的版本中,垂直测量材质厚度参数。在 AutoCAD Civil 3D 2011 及更高版本中,垂直于连接测量此参数。因此,如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件,然后重新生成道路,则此参数将更改为反映新行为。使用此部件的任何体积报告都将更新为反映新行为。

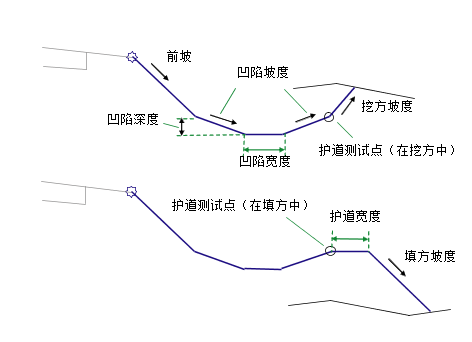

在布局模式中,此部件按照给定的输入参数值绘制前坡、凹陷边坡和凹陷底部。挖方和填方条件连接均以虚线显示,边坡连接的宽度以给定的坡度向外延伸 3 米(10 英尺)。边坡连接的终止箭头指向外部。

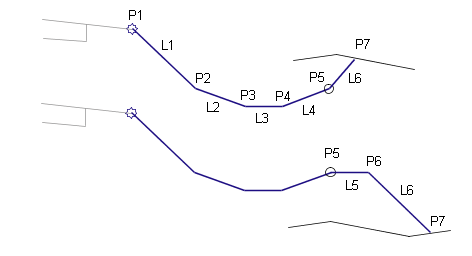

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
点、连接或造型 |
代码 |
描述 |
---|---|---|
P3 |
Ditch_In |
凹陷的内部底边 |
P4 |
Ditch_Out |
凹陷的外部底边 |
P5 |
Hinge Hinge_Cut |
挖方条件的铰点 |
P6 |
Hinge Hinge_Fill |
填方条件的铰点 |
P7 |
Daylight Daylight_Cut 或 Daylight_Fill |
边坡点和挖方或填方条件的边坡点 |
所有连接 |
Top Datum |
|
L6 |
Top Datum Daylight Daylight_Cut |
挖方横断面的边坡连接 |
L6 |
Top Datum Daylight Daylight_Fill |
填方横断面的边坡连接 |
