此部件与“内侧超高的车道”部件类似。但是，在此部件中还存在其他层，并且底层不再沿用与设计坡面相同的坡度。此坡度由内侧高度和外侧高度控制。
附着
附着点位于完工坡面曲面上的车道的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 内侧路拱点 | 指定要编码为“路拱”的行车道内侧边缘 | 是/否 | 否 |
| 宽度 | 从内侧边缘偏移到外侧边缘偏移的车道宽度 | 正数 |
3.6 米 12.0 英尺 |
| 默认百分比坡度 | 未定义路线的超高坡度时使用的车道的默认百分比坡度 | 数字 | -2.0 |
| 超高坡度 | 指定应用到车道的超高坡度 | 选择列表 | 默认值 |
| 坡度方向 | 指定铺装层坡度是远离路拱，还是朝向路拱 | 选择列表 | 远离路拱 |
| 铺装 1 深度 | 铺装 1 层的厚度 (0 表示忽略) | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 2 深度 | 铺装 2 层的厚度 (0 表示忽略) | 数字（非负数） |
0.025 米 0.083 英尺 |
| 铺装 3 深度 | 铺装 3 层的厚度（0 表示忽略） | 数字（非负数） |
0.025 米 0.083 英尺 |
| 基层 1 深度 | 基 1 层的厚度（0 表示忽略） | 数字（非负数） |
0.100 米 0.333 英尺 |
| 基层 2 深度 | 基 2 层的厚度（0 表示忽略） | 数字（非负数） |
0.100 米 0.333 英尺 |
| 基层 3 深度 | 基 3 层的厚度（0 表示忽略） | 数字（非负数） |
0.100 米 0.333 英尺 |
| 底基 1 深度 | 底基 1 层的厚度（0 表示忽略） | 数字（非负数） |
0.300 米 1.0 英尺 |
| 底基 2 深度 | 底基 2 层的厚度（0 表示忽略） | 数字（非负数） |
0.300 米 1.0 英尺 |
| 底基 3 内部深度 | 附着点处底基 3 层的厚度（0 表示忽略） | 数字（非负数） |
0.300 米 1.0 英尺 |
| 底基 3 外部深度 | 行车道边缘处底基 3 层的厚度（0 表示忽略） | 数字（非负数） |
0.300 米 1.0 英尺 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
| 参数 | 类型 | 状态 |
|---|---|---|
| 宽度 | 可用于替代固定的车道宽度，并将车道边缘连接到偏移路线。以下对象类型可用作用于指定此项的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 外部高程 | 可用于替代正常的车道坡度，并将行车道的外侧边缘连接到纵断面的高程。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。 | 可选 |
输出参数
| 参数 | 描述 | 类型 |
|---|---|---|
| 车道宽度 | 车道宽度 | 数字 |
| 车道百分比坡度 | 车道的百分比坡度 | 数字 |
行为
此部件被插入在指定附着点的一侧。所有连接都沿用为顶部连接 L1 指定的坡度（L10 除外）。连接 L10 由“底基 3 内部深度”和“底基 3 外部深度”确定。此部件中的铺装 1 层和铺装 2 层都支持层宽度的可选延伸。此部件的所有其他行为与现有内侧超高的车道部件的行为相同。
布局模式操作
在布局模式中，此部件显示由输入参数定义的连接。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 点、连接或造型 | 代码 | 描述 |
|---|---|---|
| P1 | ETW | 完工坡面上的行车道边缘 |
| P1 | 路拱 | 完工坡面上的路拱点（可选） |
| P2 | Lane | 完工坡面上的车道的外侧边缘 |
| P3 | ETW_Pave1 | 铺装 1 层上的行车道边缘 |
| P3 | Crown_Pave1 | 铺装层 1 上的路拱点（可选） |
| P4 | Lane_Pave1 | 铺装 1 层上的车道的外侧边缘 |
| P5 | ETW_Pave2 | 铺装 2 层上的行车道边缘 |
| P5 | Crown_Pave2 | 铺装层 2 上的路拱点（可选） |
| P6 | Lane_Pave2 | 铺装 2 层上的车道的外侧边缘 |
| P7 | Crown_Pave3 | 铺装 3 层上的路拱点（可选） |
| P8 | Lane_Pave3 | 铺装 3 层上车道的外侧边缘 |
| P9 | ETW_Base1 | 基 1 层上车道的行车道边缘 |
| P9 | Crown_Base1 | 基 1 层上的路拱点（可选） |
| P10 | Lane_Base1 | 基 1 层上车道的外侧边缘 |
| P11 | ETW_Base2 | 基 2 层上车道的行车道边缘 |
| P11 | Crown_Base2 | 基 2 层上的路拱点（可选） |
| P12 | Lane_Base2 | 基 2 层上车道的外侧边缘 |
| P13 | ETW_Base3 | 基 3 层上车道的行车道边缘 |
| P13 | Crown_Base3 | 基 3 层上的路拱点（可选） |
| P14 | Lane_Base3 | 基 3 层上车道的外侧边缘 |
| P15 | ETW _Sub1 | 底基 1 层上车道的行车道边缘 |
| P15 | Crown_Sub1 | 底基 1 层上的路拱点（可选） |
| P16 | Lane_Sub1 | 底基 1 层上车道的外侧边缘 |
| P17 | ETW _Sub2 | 底基 2 层上车道的行车道边缘 |
| P17 | Crown_Sub2 | 底基 2 层上的路拱点（可选） |
| P18 | Lane_Sub2 | 底基 2 层上车道的外侧边缘 |
| P19 | ETW _Sub3 | 底基 3 层上车道的行车道边缘 |
| P19 | Crown_Sub3 | 底基 3 层上的路拱点（可选） |
| P20 | Lane_Sub3 | 底基 3 层上车道的外侧边缘 |
| L1 | Top, Pave | 完工坡面曲面 |
| L2 | Pave1 | |
| L3 | Pave2 | |
| L4 | Pave3 | |
| L5 | Base1 | |
| L6 | Base2 | |
| L7 | Base3 | |
| L8 | Subbase1 | |
| L9 | Subbase2 | |
| L10 | SubBase3 Datum | 底基层曲面 |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Pave3 | |
| S4 | Base1 | |
| S5 | Base2 | |
| S6 | Base3 | |
| S7 | Subbase1 | |
| S8 | Subbase2 | |
| S9 | Subbase3 |

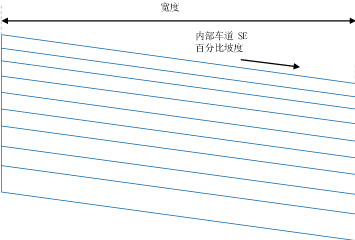

编码图
