到偏移的边坡

此部件可以将边坡连接从附着点插入到距离基准线的指定偏移处。

也可以为边坡和其他连接（“全部连接”、“边坡连接”、“仅填方连接”和“无”）指定可选衬砌材质。

附着

附着点位于边坡连接的内侧边缘上。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。

参数	描述	类型	默认值
边坡从基准线偏移	自基准线的边坡点的 +/- 偏移。为此参数指定正值可在道路或控制基准线的右侧插入此部件。指定负值会在左侧插入此部件。有关详细信息，请参见《AutoCAD Civil 3D 用户手册》“帮助”- “道路”一章中的“在道路的右侧和左侧插入部件”。	数字	3.0 米 10.0 英尺
舍入选项	指定在捕捉点处舍入边坡连接	字符串	无
舍入方式	指定用于舍入的参数	字符串	长度
舍入参数	指定长度或半径的值	正数	1.500 英尺
舍入镶嵌	指定舍入连接上间断点的数目（最多 10 个连接）	正数	6
放置衬砌材质	指定沿边坡连接放置可选材质衬砌。可以选择“全部连接”、“边坡连接”、“仅填方连接”和“无”。	字符串	无
坡度限制 1	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	1 : 1
材质 1 厚度	指定衬砌材质的厚度。将垂直于连接测量此厚度。	正数	12 英寸
材质 1 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	抛投乱石层
坡度限制 2	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	2:1
材质 2 厚度	指定衬砌材质的厚度。将垂直于连接测量此厚度。	正数	6 英寸
材质 2 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	抛投乱石层
坡度限制 3	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	4:1
材质 3 厚度	指定衬砌材质的厚度。将垂直于连接测量此厚度。	正数	4 英寸
材质 3 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	已播种的草地

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
边坡偏移	可用于替代固定的“边坡偏移”，并将边坡偏移连接到偏移路线。以下对象类型可用作用于指定偏移的目标：路线、多段线、要素线或测量地物。	可选
边坡曲面	边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	必需

输出参数

参数	描述	类型
边坡偏移	边坡点的偏移	数字
边坡高程	边坡点的高程	数字

行为

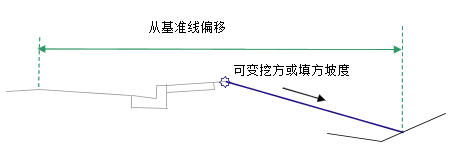

将边坡连接从附着点插入到曲面上的指定偏移处。

如其他边坡部件一样，（可选）此部件使您可以添加衬砌材质。可以指定三个坡度范围。如果连接的坡度达到指定的坡度值，则应用材质类型 1。如果连接的坡度介于坡度 1 和坡度 2 的值之间，则应用材质类型 2。同样，如果连接的坡度介于坡度 2 和坡度 3 的值之间，则应用材质 3。如果连接坡度比坡度限制 3 平坦，则不应用材质。

如果将衬砌材质添加到部件，则平行连接将以指定厚度添加到边坡连接。将垂直于连接测量此厚度参数（例如材质 1 厚度）。底层连接使用“Datum”进行编码，而边坡连接使用“Top”进行编码。由这些材质包围的造型使用材质名称进行编码。

注：

在 AutoCAD Civil 3D 2010 及以前的版本中，垂直测量材质厚度参数。在 AutoCAD Civil 3D 2011 及更高版本中，垂直于连接测量此参数。因此，如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件，然后重新生成道路，则此参数将更改为反映新行为。使用此部件的任何体积报告都将更新为反映新行为。

布局模式操作

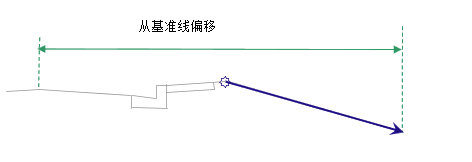

在布局模式中，此部件显示以 -4:1 的坡度向外延伸到指定偏移处的连接。边坡连接的终止箭头指向外部。

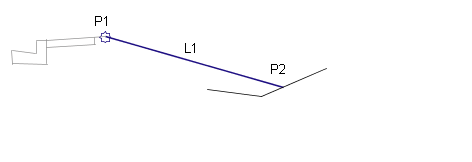

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1	Hinge Hinge_Cut 或 Hinge_Fill	铰点。如果边坡连接具有向上的坡度，则使用 Hinge_Cut；如果边坡连接具有向下的坡度，则使用 Hinge_Fill。
P2	Daylight Daylight_Cut 或 Daylight_Fill	边坡点
L1	Top Datum Daylight Daylight_Cut	挖方横断面的边坡连接
L1	Top Datum Daylight Daylight_Fill	填方横断面的边坡连接
