常用铺装层结构

此部件用于创建具有用户可定义的点、连接和造型代码的简单铺装层结构。

此部件可以用作使用坡度超高参数的车道和路肩。可以基于可选路线和纵断面来计算宽度和外侧边缘高程。此部件可以自上而下堆叠以形成多个层，或侧边与侧边相连以形成多个车道（带有或不带有坡度转折）。如果堆叠了多个常用铺装层结构部件，则可以将底部坡度用作后续层的顶部坡度。（可选）可以将后续部件的底部宽度指定为上一个部件的宽度。

附着

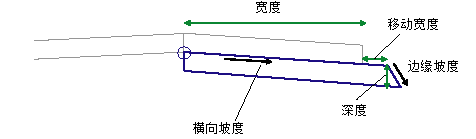

附着点位于铺装层结构的上侧内侧边缘。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指明朝哪一侧插入部件。	左/右	右
宽度	部件的宽度。	正数	3.6 米 12.0 英尺
移动宽度	指定要添加的可选附加宽度。	正数	0.2 米 0.67 英尺
默认横向坡度	未指定路线的超高坡度时的顶部连接的默认坡度。	数字	-2%
使用超高坡度	指定使用在基准线路线上定义的超高定义中的坡度。	选项列表：否，外侧车道坡度，内侧车道坡度，外侧路肩坡度，内侧路肩坡度	否
坡度方向	指定铺装层坡度是远离路拱，还是朝向路拱	选择列表	远离路拱
深度	从部件的顶部连接到底部连接的深度。	正数	0.2 米 0.67 英尺
偏转外侧垂直面	指明将外侧垂直面偏转到指定坡度。	布尔（是/否）	否
外侧边缘坡度	指定选择不垂直时的外侧边缘坡度。	数字	1:1
内侧顶部点代码	为顶部连接上的内部点指定点代码。	字符串
外侧顶部点代码	为顶部连接上的外部点指定点代码。	字符串
外侧底部点代码	为底部连接上的外部点指定点代码。	字符串
内侧底部点代码	为底部连接上的内部点指定点代码。	字符串
顶部连接代码	为顶部连接指定代码。	字符串
底部连接代码	将代码指定到底部连接。	字符串
右侧连接代码	将代码指定到右侧连接。	字符串
左侧连接代码	将代码指定到左侧连接。	字符串
造型代码	为结构的封闭造型指定代码。	字符串

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
宽度	可用于替代固定的宽度，并将定义“宽度”的顶部连接上的点连接到偏移路线。以下对象类型可用作用于指定宽度的目标：路线、多段线、要素线或测量地物。	可选
边界高程	可用于替代固定的坡度，并将定义“宽度”的顶部连接上的点连接到偏移纵断面。以下对象类型可用作用于指定高程的目标：纵断面、三维多段线、要素线或测量地物。	可选

输出参数

参数	描述	类型
侧	指明朝哪一侧插入部件。	左/右
顶部宽度	顶部连接的总宽度（包括有效移动宽度）。	正数
底部宽度	铺装层结构的底部总宽度（包括移动宽度以及由于偏转外侧面而引起的宽度）。	正数
深度	从顶部连接到底部的深度	正数
横向坡度	结构的横向坡度。	数字

行为

此部件用于构造骨骼部件，该骨骼部件使您可以指定各种参数。所有点、连接和造型代码均可以根据需要进行用户定义。另外，该部件可以从目标参数（纵断面）或路线上指定的超高获取坡度。该部件还可以指定自偏移路线的宽度。

定义装配时，可以将上一个部件（上面的部件）的宽度加上移动宽度指定给部件，以便可以得到台阶式层。

布局模式操作

在布局模式中，此部件使用输入参数值绘制车道。

点、连接和造型代码

无。
