此部件可以插入只要边坡位于道路红线限制范围以内即使用标准坡度的边坡解决方案。
如果标准坡度位于道路红线范围以外，则将使用更陡的坡度。如果该更陡的坡度仍然位于道路红线范围以外，则用户可以选择对行为进行控制。
附着
附着点位于第一个连接的内侧边缘上。此部件通常附着到路肩的边缘。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 道路用地界从基准线偏移 | 距离基准线的道路用地界限制的正/负偏移 | 数字 |
3.0 米 10.0 英尺 |
| 标准填方坡度 | 常用填方坡度 | 正数 | 4 (:1) |
| 最大填方坡度 | 边坡超出道路红线范围时将使用的填方坡度 | 正数 | 2 (:1) |
| 标准挖方坡度 | 常用挖方坡度 | 正数 | 4 (:1) |
| 最大挖方坡度 | 边坡超出道路红线范围时将使用的挖方坡度 | 正数 | 2 (:1) |
| 保留坡度 | 指定在坡度超出道路红线偏移范围时要执行的操作。选项如以下列表所示：保留最大坡度、变更最大坡度。 | 列表 | 保留最大坡度 |
| 舍入选项 | 指定在捕捉点处舍入边坡连接。 | 选项列表：无，圆形，抛物线 | 无 |
| 舍入方式 | 指定用于舍入的参数 | 选项列表：长度，半径 | 长度 |
| 舍入参数 | 指定长度或半径的值 | 正数 | 0.5 米 |
| 舍入镶嵌 | 指定舍入连接上间断点的数目（最多 10 个连接） | 正整数 | 6 |
| 放置衬砌材质 | 指定沿边坡连接放置可选材质衬砌。可以选择“所有连接”或“无”。 | 字符串 | 无 |
| 坡度限制 1 | 指定坡度限制，达到此限制将放置关联的材质衬砌 | 坡度 | 1 : 1 |
| 材质 1 厚度 | 指定衬砌材质的厚度。将垂直于连接测量此厚度。 | 正数 | 12 英寸 |
| 材质 1 名称 | 指定沿放坡连接应用于衬砌的材质名称 | 字符串 | 抛投乱石层 |
| 坡度限制 2 | 指定坡度限制，达到此限制将放置关联的材质衬砌 | 坡度 | 2:1 |
| 材质 2 厚度 | 指定衬砌材质的厚度。将垂直于连接测量此厚度。 | 正数 | 6 英寸 |
| 材质 2 名称 | 指定沿放坡连接应用于衬砌的材质名称 | 字符串 | 抛投乱石层 |
| 坡度限制 3 | 指定坡度限制，达到此限制将放置关联的材质衬砌 | 坡度 | 4:1 |
| 材质 3 厚度 | 指定衬砌材质的厚度。将垂直于连接测量此厚度。 | 正数 | 4 英寸 |
| 材质 3 名称 | 指定沿放坡连接应用于衬砌的材质名称 | 字符串 | 已播种的草地 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
| 参数 | 类型 | 状态 |
|---|---|---|
| 道路用地界偏移 | 可用于替代固定的“道路红线偏移”，并将道路红线偏移连接到偏移路线。以下对象类型可用作用于指定此项的目标：路线、多段线、要素线或测量地物。 | 可选 |
| 边坡曲面 | 边坡曲面的名称。以下对象类型可用作用于指定此曲面的目标：曲面。 | 必需 |
输出参数
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 边坡偏移 | 边坡点的偏移 | 数字 | 边坡偏移 |
| 边坡高程 | 边坡点的高程 | 数字 | 边坡高程 |
行为
如果为“道路红线偏移”指定了一个负值，或者已指定“道路红线偏移路线”位于控制基准线左侧，则此部件将插入到附着点的左侧。如果为“道路红线偏移”参数指定了一个正值，则会导致在右侧插入边坡。指定负值会将其插入到左侧。
此部件存在 3 种逻辑案例，如下图所示。

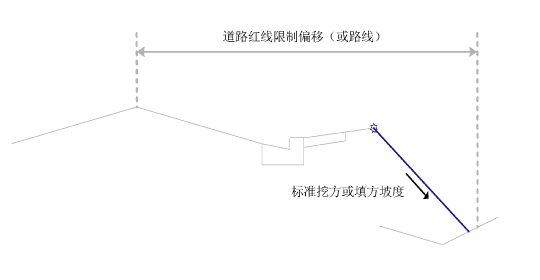

在下图中显示了案例 1。
标准边坡坡度允许捕捉点位于通过数值或路线位置指定的偏移限制范围以内。

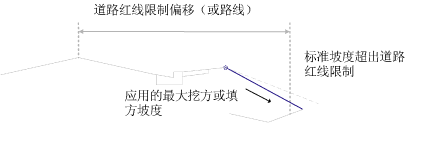

在下图中显示了案例 2。
标准边坡坡度强制捕捉点位于通过数值或路线位置指定的偏移限制范围以外。如果将“保留坡度”输入参数设为“保留最大坡度”，则坡度将增加到最大值。在此点处，将保留最大坡度并且捕捉点将位于道路红线限制范围以外。

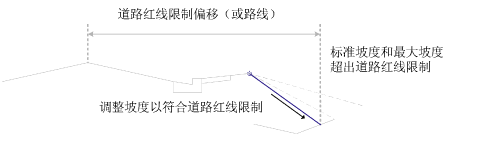

在下图中显示了案例 3。
标准边坡坡度强制捕捉点位于通过数值或路线位置指定的偏移限制范围以外。如果将“保留坡度”输入参数设为“变更最大坡度”，则将忽略坡度限制，且捕捉点将被放置在道路红线偏移位置处。
与所有边坡部件一样，舍入和衬砌材质控件也可用于此部件。
在 AutoCAD Civil 3D 2010 及以前的版本中，垂直测量材质厚度参数。在 AutoCAD Civil 3D 2011 及更高版本中，垂直于连接测量此参数。因此，如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件，然后重新生成道路，则此参数将更改为反映新行为。使用此部件的任何体积报告都将更新为反映新行为。
布局模式操作
在布局模式中，此部件将显示所有连接并使用在输入参数中指定的标准坡度值。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 点、连接或造型 | 代码 | 描述 |
|---|---|---|
| P1 | Hinge、Hinge_Cut 或 Hinge_Fill | 铰点。如果边坡连接具有向上的坡度，则使用 Hinge_Cut；如果边坡连接具有向下的坡度，则使用 Hinge_Fill。 |
| P2 | Daylight、Daylight_Cut 或 Daylight_Fill | 边坡点 |
| L1 | Top、Datum、Daylight、Daylight_Cut、Slope_Link | 挖方横断面的边坡连接 |
| L1 | Top、Datum、Daylight、Daylight_Fill、Slope_Link | 填方横断面的边坡连接 |
编码图
