常规边坡

此部件是闭合从道路的外侧边缘到挖方或填方终止点的横断面的基本解决方案。

它为挖方和填方条件提供各种解决方案，如下所述。基于提供的输入参数，常规边坡首先尝试生成挖方横断面。如果无法生成挖方横断面，将改为生成填方横断面。在需要将道路模型保持在未完成状态的情况下，可以忽略最终的边坡连接。例如，为了使相邻特性上的放坡曲面可以连接到未完成道路的铰点上，可能需要这样做。

也可以为边坡和其他连接（“全部连接”、“边坡连接”、“仅填方连接”和“无”）指定可选衬砌材质。

附着

“常规边坡”部件通常附着在道路外侧边缘（例如路肩边缘、人行道后部或路缘后部）处使用的部件。附着点位于第一个挖方连接、第一个填方连接或护栏加宽连接的内侧边缘上。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要将部件放置在哪一侧	左/右	右
包含边坡连接 忽略边坡连接	包含或忽略边坡连接。	包含/忽略	包含
挖方测试点	挖方连接的编号，该挖方连接的外侧端点是用来确定横断面是位于挖方中还是填方中的测试点	正整数	3
挖方 1 宽度	挖方 1 的连接宽度	正数	0.0
挖方 1 坡度	挖方 1 的连接坡度 (x:1)	数字	0.0
挖方 2 宽度	挖方 2 的连接宽度	正数	0.0
挖方 2 坡度	挖方 2 的连接坡度 (x:1)	数字	0.0
挖方 3 宽度	挖方 3 的连接宽度	正数	0.0
挖方 3 坡度	挖方 3 的连接坡度 (x:1)	数字	0.0
挖方 4 宽度	挖方 4 的连接宽度	正数	0.0
挖方 4 坡度	挖方 4 的连接坡度 (x:1)	数字	0.0
挖方 5 宽度	挖方 5 的连接宽度	正数	0.0
挖方 5 坡度	挖方 5 的连接坡度 (x:1)	数字	0.0
挖方 6 宽度	挖方 6 的连接宽度	正数	0.0
挖方 6 坡度	挖方 6 的连接坡度 (x:1)	数字	0.0
挖方 7 宽度	挖方 7 的连接宽度	正数	0.0
挖方 7 坡度	挖方 7 的连接坡度 (x:1)	数字	0.0
挖方 8 宽度	挖方 8 的连接宽度	正数	0.0
挖方 8 坡度	挖方 8 的连接坡度 (x:1)	数字	0.0
平缓挖方坡度	要尝试的第一个最平缓的集水坡度。	正数	6 (:1)
平缓挖方最大高度	使用“平缓挖方坡度”的闭合连接所允许的最大高度	正数	1.5 米 5 英尺
中等挖方坡度	“平缓挖方坡度”连接超过“平缓挖方最大高度”时使用的挖方坡度	正数	4 (:1)
中等挖方最大高度	使用“中等挖方坡度”的闭合连接所允许的最大高度。	正数	3 米 10 英尺
陡峭挖方坡度	“中等挖方坡度”连接超过“中等挖方最大高度”时使用的挖方坡度。	正数	2 (:1)
填方 1 宽度	填方 1 的连接宽度	正数	0.0
填方 1 坡度	填方 1 的连接坡度 (x:1)	数字	0.0
填方 2 宽度	填方 2 的连接宽度	正数	0.0
填方 2 坡度	填方 2 的连接坡度 (x:1)	数字	0.0
填方 3 宽度	填方 3 的连接宽度	正数	0.0
填方 3 坡度	填方 3 的连接坡度 (x:1)	数字	0.0
平缓填方坡度	要尝试的第一个最平缓的集水坡度。(x:1)	正数	6 (:1)
平缓填方最大高度	使用“平缓填方坡度”的闭合连接所允许的最大高度	正数	1.5 米 5 英尺
中等填方坡度	“平缓填方坡度”连接超过“平缓填方最大高度”时使用的填方坡度	正数	4 (:1)
中等填方最大高度	使用“中等填方坡度”的闭合连接所允许的最大高度	正数	3 米 10 英尺
陡峭填方坡度	“中等填方坡度”连接超过“中等填方最大高度”时使用的填方坡度	正数	2 (:1)
护栏宽度	使用“陡峭填方坡度”的填方坡度的护栏加宽连接的宽度。使用零表示不加宽护栏。	正数	0.6 米 2 英尺
护栏百分比坡度	护栏加宽连接的百分比坡度	数字	-2 (%)
包含护栏 忽略护栏	如果为包含，则在护栏加宽段上插入护栏结构的连接。如果为忽略，则不插入护栏结构。	包含/忽略	忽略
到立柱的宽度	包含护栏时，指从附着点到护栏立柱内侧边缘的宽度。	数字	0.3 米 1 英尺
舍入选项	指定在捕捉点处舍入边坡连接	字符串	无
舍入方式	指定用于舍入的参数	字符串	长度
舍入参数	指定长度或半径的值	正数	1.500 英尺
舍入镶嵌	指定舍入连接上间断点的数目（最多 10 个连接）	正数	6
放置衬砌材质	指定沿边坡连接放置可选材质衬砌。可以选择“全部连接”、“边坡连接”、“仅填方连接”和“无”。	字符串	无
坡度限制 1	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	1 : 1
材质 1 厚度	指定衬砌材质的厚度。将垂直于连接测量此厚度。	正数	12 英寸
材质 1 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	抛投乱石层
坡度限制 2	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	2:1
材质 2 厚度	指定衬砌材质的厚度。将垂直于连接测量此厚度。	正数	6 英寸
材质 2 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	抛投乱石层
坡度限制 3	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	4:1
材质 3 厚度	指定衬砌材质的厚度。将垂直于连接测量此厚度。	正数	4 英寸
材质 3 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	已播种的草地

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
边坡曲面	边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。	必需

输出参数

参数	描述	类型
边坡偏移	边坡点的偏移	数字
边坡高程	边坡点的高程	数字

行为

此部件用于调整各种平整区、挖方横断面和填方横断面配置。在从行车道边缘到挖方终止铰点之间的挖方横断面中，最多允许使用八个连接，其中任一连接均可用作挖方测试点。向外至填方铰点处最多可以使用三个填方连接，为陡峭填方条件提供特殊的护栏路肩加宽。

挖方连接标识为“挖方 1”、“挖方 2”，一直到“挖方 8”。“挖方测试点”输入值指明哪个挖方连接终止于挖方测试点。使用的逻辑步骤如下：

1. 从挖方 1 到终止于测试点的挖方连接之间临时构造挖方曲面连接。
2. 如果测试点或临时曲面的任意部分位于目标曲面之下，则将横断面构造为挖方横断面。如果整个临时连接集都位于目标曲面之上，则将横断面构造为填方横断面。

部件图中的挖方样例显示了定义五个挖方连接的位置。挖方测试点位于第三个连接上。填方样例显示了定义的两个填方连接。

如其他边坡部件一样，（可选）此部件使您可以添加衬砌材质。可以指定三个坡度范围。如果连接的坡度达到指定的坡度值，则应用材质类型 1。如果连接的坡度介于坡度 1 和坡度 2 的值之间，则应用材质类型 2。同样，如果连接的坡度介于坡度 2 和坡度 3 的值之间，则应用材质 3。如果连接坡度比坡度限制 3 平坦，则不应用材质。

如果将衬砌材质添加到部件，则平行连接将以指定厚度添加到边坡连接。将垂直于连接测量此厚度参数（例如材质 1 厚度）。底层连接使用“Datum”进行编码，而边坡连接使用“Top”进行编码。由这些材质包围的造型使用材质名称进行编码。

注：

在 AutoCAD Civil 3D 2010 及以前的版本中，垂直测量材质厚度参数。在 AutoCAD Civil 3D 2011 及更高版本中，垂直于连接测量此参数。因此，如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件，然后重新生成道路，则此参数将更改为反映新行为。使用此部件的任何体积报告都将更新为反映新行为。

挖方横断面

1. 如果挖方测试点位于目标曲面之上，则从测试点向后追踪连接，直到找到与目标曲面的交点。横断面将在此点处终止。
2. 如果测试点位于目标曲面之下，则逐一添加剩余的挖方连接。将测试每个挖方连接，以查看其是否与边坡曲面相交。如果相交，则挖方横断面在交点处终止，并指定适当的铰点和边坡代码。
3. 闭合到挖方中的目标曲面的步骤：
   • 如果“包含边坡连接”设置为假，则不计算任何挖方边坡终止点。
   • 使用“平缓挖方坡度”值计算到边坡曲面的终止点。
   • 如果平缓挖方坡度的高度超过了“平缓挖方最大高度”，则使用“中等挖方坡度”值重新计算到边坡曲面的终止点。
   • 如果中等挖方坡度的高度超过了“中等挖方最大高度”，则使用“陡峭挖方坡度”值重新计算到边坡曲面的终止点。

填方横断面

1. 填方连接从附着点向外插入到填方铰点，填方铰点为最后一个非零填方连接的外侧边缘。
2. 如果填方连接在到达铰点之前与边坡曲面相交，则横断面在交点处终止，并指定适当的铰点和边坡点代码。
3. 闭合到填方中的目标曲面的步骤：

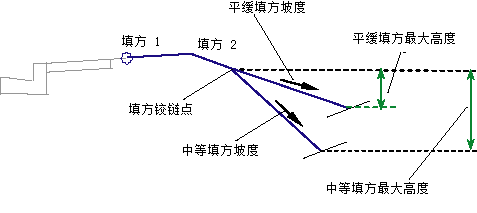

   • 使用“平缓填方坡度”值计算到目标曲面的终止点。如果终止点连接的高度未超过“平缓填方最大高度”，则使用此坡度将连接添加到装配中，否则：
   • 使用“中等填方坡度”值重新计算到目标曲面的终止点。如果终止点连接的高度未超过“中等填方最大高度”，则使用此坡度将连接添加到装配中，否则：

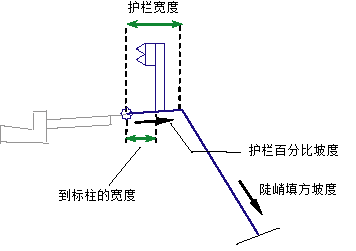

   • 如果给定了非零的护栏宽度，则连接（填方 1、填方 2 等）将被删除。使用“护栏宽度”和“护栏百分比坡度”参数在附着点处添加护栏加宽连接。使用“陡峭填方坡度”值从护栏加宽连接外侧边缘重新计算到目标曲面的终止点，并将连接添加到装配中。
   • 如果护栏宽度为零，则从填方铰点处应用陡峭填方坡度。

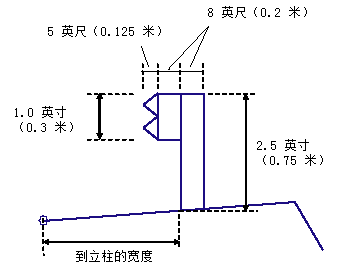

护栏结构可应用于符合使用陡峭填方坡度规则的填方横断面。如果符合此规则，“护栏宽度”不为零且“包含护栏”设置为真，将在里程处绘制护栏结构。护栏结构的标注是固定的，如下图所示。

布局模式操作

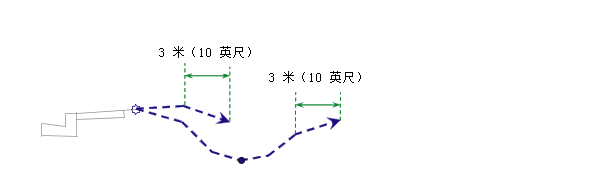

在布局模式中，此部件以虚线显示挖方和填方条件的平缓坡度解决方案。边坡连接沿水平方向向外延伸 3 米（10 英尺），并以箭头结束。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
CP(n+1)	Ditch_Out	挖方连接 n 终点处的沟渠测试点，其中 n 为挖方测试点连接编号
CP (1 到 n)	Hinge Hinge_Cut	挖方终止点坡度的铰点
CP10	Daylight Daylight_Cut	挖方坡度桩点
FP (1 到 n)	Hinge Hinge_Fill	填方终止点坡度的铰点
FP5	Daylight Daylight_Fill	填方坡度桩点
所有连接	Top Datum	所有挖方、填方和护栏连接
护栏点	无	未为护栏结构（如果包含）上的点指定任何代码。
护栏连接	Guardrail	构成护栏结构（如果包含）的所有连接。
最终边坡连接	Top Datum Daylight Daylight_Cut	挖方横断面的边坡连接
最终边坡连接	Top Datum Daylight Daylight_Fill	填方横断面的边坡连接

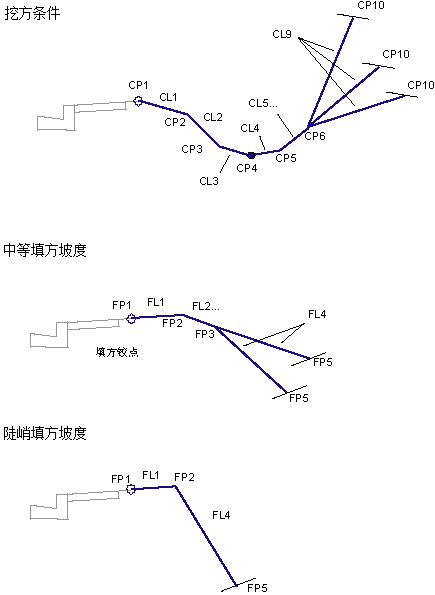

编码图
