此部件可以在道路边缘创建简单的路缘。它可以附着到铺装层的外侧边缘或内部中间带的边缘。
对于第一种情况,附着点位于路缘的前向面上,而对于第二种情况,附着点位于路缘的后向面上。
注意:除非另有说明,否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度,否则所有坡度均为“水平宽度比垂直高度”格式(例如,4:1)。
参数 |
描述 |
类型 |
默认值 |
---|---|---|---|
侧 |
指定要将部件放置在哪一侧 |
左/右 |
右 |
宽度 |
路缘宽度 |
正数 |
0.225 米 0.75 英尺 |
深度 |
路缘深度 |
正数 |
0.45 米 1.5 英尺 |
附着点 |
指定路缘的附着点位于前向面或后向面 |
布尔 |
前向面 |
下部深度 |
内部附着点下面的路缘深度 |
正数 |
0.3 米 1.0 英尺 |
后部高度 |
路缘后向面的显露高度 |
正数 |
0.0 米 0.0 英尺 |
路缘面偏转角 | 指定路缘前向面的偏转角。为垂直面指定零度。 | 角度 |
0 度 |
对路缘顶部应用偏转角 | 将路缘顶部设置为垂直于路缘的前向面。 | 布尔:是/否 |
是 |
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息,请参见 AutoCAD Civil 3D 用户手册帮助中的。
目标参数:无。
无。

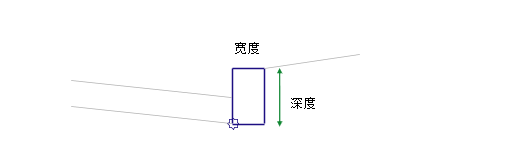

此部件用于构造简单路缘的矩形造型,附着点位于路缘的内部底边上。
在布局模式中,此部件按照输入参数指定的方式绘制路缘造型。

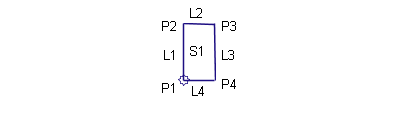

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
点、连接或造型 |
代码 |
描述 |
---|---|---|
P1 |
BottomCurb |
路缘的内侧底部 |
P2 |
TopCurb |
路缘的内侧顶部 |
P3 |
BackCurb |
路缘的外侧顶部 |
所有连接 |
Curb |
|
S1 |
Curb |
