条件水平目标

该部件可根据是否在道路桩号上找到偏移目标，自动将各种部件（例如加宽区域、路缘和边沟、沟渠或边坡）应用于装配。

条件水平目标部件为条件部件，是一种特殊类型的部件。条件部件会在存在用户指定的特定条件时自动向装配添加指定的部件。

例如，如果装配包含条件水平目标部件，则 AutoCAD Civil 3D 将分析桩号以确定指定距离内是否存在偏移目标。可自动向装配添加不同类型的部件，具体取决于条件水平目标部件参数。

若要了解有关如何使用条件部件的详细信息，请参见教程。

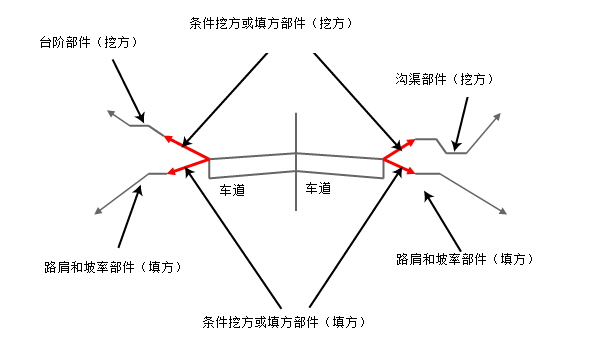

下图显示了由以下内容构成的道路装配横断面：

• 一个左侧车道和一个右侧车道
• 四个条件水平目标部件（两个在左侧，两个在右侧）
• 左上侧条件水平目标部件配置为在检测到偏移目标时自动添加人行道部件。
• 左下侧条件水平目标部件配置为在未检测到偏移目标时自动在左侧添加路肩和渐变色部件。
• 类似地，右上侧条件水平目标部件配置为在检测到偏移目标时添加人行道部件，而右下侧条件水平目标部件配置为在未检测到偏移目标时在右侧添加路肩和渐变色部件。

可以向装配添加一个或多个条件水平目标部件以创建简单或复杂的条件行为。例如，在上一示例中，可以向模型添加一组多段线以便显示人行道的位置。由于直线终止于行车道与人行道的交叉处，因此条件部件根据人行道直线的显示位置添加和删除人行道。条件部件消除了在不需要人行道的道路中应用其他装配的需要。

使用条件水平目标部件创建装配时，“装配特性”对话框的“构造”选项卡中显示的装配构造指明了处理部件的顺序。

使用条件水平目标部件时，请务必注意以下几点：

• AutoCAD Civil 3D 会分析与部件关联的桩号相对于目标偏移的位置以确定是否找到偏移。
• 将包含条件水平目标部件的装配应用于道路模型时，仅会将该装配的特定部分应用于任意给定的装配构造。
• 由于条件水平目标部件使用目标，因此用户必须在生成道路之前在任意条件水平目标部件上设定目标。如果未设定目标，部件会返回“未找到”。有关设定目标的详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
• 与大多数其他部件不同，条件水平目标部件不会在建模模式下创建任何点、连接或造型。

附着

此部件可附着到任意部件或装配附着点。后续部件可附着到条件水平目标部件的终点。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定该部件插入到的装配或道路的一侧。	左/右	右
布置宽度	指定绘制用于在布置模式下表示此部件的线的长度。将此参数与“布置坡率”参数配合使用，可以定位条件水平目标部件以及附着到该部件的部件，但不会显示在道路模型中或对道路模型有任何影响。	正数	3.6 米 12.0 英尺
布置坡率	指定绘制用于在布置模式下表示此部件的线的坡率。将此参数与“布置宽度”参数配合使用，可以定位条件水平目标部件以及附着到该部件的部件，但不会显示在道路模型中或对道路模型有任何影响。	数字（正值或负值）	1:1（已找到） -1:1（未找到）
情况	指定适用于此部件的条件。如果在最大距离内找到偏移目标，则会处理“已找到”条件。如果未设置偏移目标或未在最大距离内的桩号处找到偏移目标，则处理“未找到”条件。	已找到/未找到	已找到
最大距离	指定部件在其中查找偏移目标的最大宽度。如果未在指定的距离内找到偏移，则处理“未找到”条件。	正数	9999.0 英尺 9999.0 米

目标参数

该部分列出了该部件中可映射到图形中偏移目标对象的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
偏移	路线、要素线、测量地物或多段线。如果在桩号处找到指定的偏移目标，则会处理“已找到”条件。	可选（如果未设置，条件将返回“未找到”）

输出参数

无。

行为

请参见描述。

布置模式操作

在布置模式下，此部件使用“布置宽度”和“布置坡率”输入参数值绘制线。此线表示装配中应用条件水平目标部件的位置。

点、连接和造型代码

与大多数其他部件不同，条件水平目标部件不会在建模模式下创建任何点、连接或造型。

编码图

下面的编码图显示了在布置模式下创建的点和连接。在建模模式下，不会为此部件创建任何点、连接或造型代码。
