Ditch

此部件可以插入具有用户定义的水平和垂直控制参数的平底沟渠或“V”形沟渠。

此部件还可以包括可选衬砌材质。

附着

附着点位于第一个连接的内侧边缘上。它将是内部缓冲区，如果内部缓冲区宽度为零，则它是沟渠的前坡连接。通常，它被连接到路肩的外部边缘。

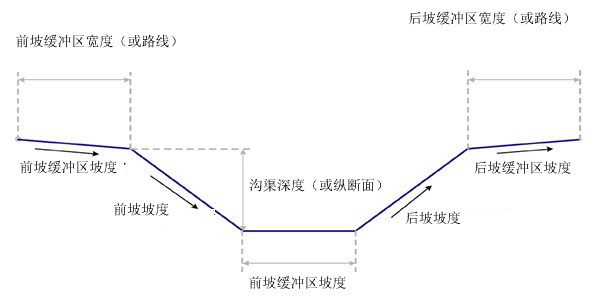

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
侧	指定要插入部件的侧	左/右	右
包含沟渠	指定是在挖方和填方情况下、仅在填方情况下还是仅在挖方情况下使用沟渠	选择列表：a) 挖方/填方，b) 挖方，c) 填方	挖方/填方
沟渠宽度	沟渠底部的宽度。用 0 表示“V”形沟渠。	正数	1 米 3 英尺
沟渠深度	沟渠的深度	正数	1 米 3 英尺
前坡坡度	沟渠前面连接的坡度 (x:1)。此连接始终向下插入。	正数	4 (:1)
前坡缓冲区宽度	允许在前坡之前放置缓冲区（0 表示忽略）	正数	1 米 3 英尺
前坡缓冲区坡度	前坡缓冲区的坡度	正数	-6 (:1)
后坡坡度	沟渠后面连接的坡度 (x:1)。此连接始终被向上插入。	正数	4 (:1)
后坡缓冲区	允许在后坡之前放置缓冲区（0 表示忽略）	正数	1 米 3 英尺
后坡缓冲区坡度	后坡缓冲区的坡度	正数	6 (:1)
放置衬砌材质	指定沿边坡连接放置可选材质衬砌。可以选择“所有连接”或“无”。	字符串	无
坡度限制 1	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	1 : 1
材质 1 厚度	指定衬砌材质的厚度。将垂直于坡度的一侧测量此厚度。	正数	12 英寸
材质 1 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	抛投乱石层
坡度限制 2	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	2:1
材质 2 厚度	指定衬砌材质的厚度。将垂直于坡度的一侧测量此厚度。	正数	6 英寸
材质 2 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	抛投乱石层
坡度限制 3	指定坡度限制，达到此限制将放置关联的材质衬砌	坡度	4:1
材质 3 厚度	指定衬砌材质的厚度。将垂直于坡度的一侧测量此厚度。	正数	4 英寸
材质 3 名称	指定沿放坡连接应用于衬砌的材质的名称	字符串	已播种的草地

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数	描述	状态
沟渠内侧边缘路线	可用于替代固定的前坡缓冲区宽度。以下对象类型可用作用于指定此项的目标：路线、多段线、要素线或测量地物。	可选
沟渠外侧边缘路线	可用于替代固定的后坡缓冲区宽度。以下对象类型可用作用于指定此项的目标：路线、多段线、要素线或测量地物。	可选
沟渠底部纵断面	可用于替代固定的前坡和后坡宽度。以下对象类型可用作用于指定此高程的目标：纵断面、三维多段线、要素线或测量地物。	可选
目标曲面	用于确定沟渠是处于挖方中还是处于填方中的曲面。以下对象类型可用作用于指定此曲面的目标：曲面。	可选

输出参数

无。

行为

此部件将插入具有可选前坡和后坡缓冲区的简单沟渠造型（平底沟渠或“V”形沟渠）。内部沟渠边缘的位置可以使用固定宽度或使用可选路线指定。沟渠深度可以使用固定高度指定，或者，可以指定纵断面来控制深度。挖方/填方测试点是 P3。根据“包含沟渠”输入参数，仅会将沟渠放置在挖方和/或填方中。

注：

在 AutoCAD Civil 3D 2010 及以前的版本中，垂直测量材质厚度参数。在 AutoCAD Civil 3D 2011 及更高版本中，垂直于连接测量此参数。因此，如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件，然后重新生成道路，则此参数将更改为反映新行为。使用此部件的任何体积报告都将更新为反映新行为。

布局模式操作

在布局模式中，此部件使用用户输入时设定的参数显示构成沟渠的所有连接。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P2	Hinge
P3	Ditch_In	沟渠的内侧底
P4	Ditch_Out	沟渠的外侧底
P5	Hinge
L1-5	Top Datum
L2,L4	Slope_Link
L3	Ditch	沟渠底部

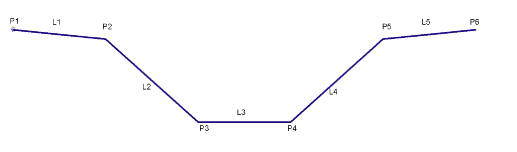

编码图
