此部件可以根据需要插入连接以创建带有重复台阶的挖方或填方集水坡度。
也可以为边坡和其他连接（“全部连接”、“边坡连接”、“仅填方连接”和“无”）指定可选衬砌材质。
附着
附着点位于初始挖方或填方坡度的内侧边缘上。此组件可以附着到左侧，也可以附着到右侧。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
|
参数 |
描述 |
类型 |
默认值 |
|---|---|---|---|
|
侧 |
指定要将部件放置在哪一侧 |
左/右 |
右 |
|
挖方坡度 |
挖方边坡的坡度 |
正数 |
2 (:1) |
|
最大挖方高度 |
在无梯级的情况下允许的挖方边坡连接的最大高度 |
数字 |
3.0 米 10.0 英尺 |
|
填方坡度 |
填方边坡的坡度 |
正数 |
2 (:1) |
|
最大填方高度 |
在无梯级的情况下允许的填方边坡连接的最大高度 |
正数 |
3.0 米 10.0 英尺 |
|
梯级宽度 |
梯级的宽度 |
正数 |
1.5 米 5.0 英尺 |
|
梯级百分比坡度 |
梯级的正/负百分比坡度。正坡度在递增偏移方向上向上 |
数字 |
2 (%) |
|
舍入选项 |
指定在捕捉点处舍入边坡连接 |
字符串 |
无 |
|
舍入方式 |
指定用于舍入的参数 |
字符串 |
长度 |
|
舍入参数 |
指定长度或半径的值 |
正数 |
1.500 英尺 |
|
舍入镶嵌 |
指定舍入连接上间断点的数目（最多 10 个连接） |
正数 |
6 |
|
放置衬砌材质 |
指定沿边坡连接放置可选材质衬砌。可以选择“全部连接”、“边坡连接”、“仅填方连接”和“无”。 |
字符串 |
无 |
|
坡度限制 1 |
指定坡度限制，达到此限制将放置关联的材质衬砌 |
坡度 |
1 : 1 |
|
材质 1 厚度 |
指定衬砌材质的厚度。将垂直于连接测量此厚度。 |
正数 |
12 英寸 |
|
材质 1 名称 |
指定沿放坡连接应用于衬砌的材质的名称 |
字符串 |
抛投乱石层 |
|
坡度限制 2 |
指定坡度限制，达到此限制将放置关联的材质衬砌 |
坡度 |
2:1 |
|
材质 2 厚度 |
指定衬砌材质的厚度。将垂直于连接测量此厚度。 |
正数 |
6 英寸 |
|
材质 2 名称 |
指定沿放坡连接应用于衬砌的材质的名称 |
字符串 |
抛投乱石层 |
|
坡度限制 3 |
指定坡度限制，达到此限制将放置关联的材质衬砌 |
坡度 |
4:1 |
|
材质 3 厚度 |
指定衬砌材质的厚度。将垂直于连接测量此厚度。 |
正数 |
4 英寸 |
|
材质 3 名称 |
指定沿放坡连接应用于衬砌的材质的名称 |
字符串 |
已播种的草地 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
|
参数 |
描述 |
状态 |
|---|---|---|
|
边坡曲面 |
边坡曲面的名称。以下对象类型可用作用于指定曲面的目标：曲面。 |
必需 |
输出参数
|
参数 |
描述 |
类型 |
|---|---|---|
|
边坡偏移 |
边坡点的偏移 |
数字 |
|
边坡高程 |
边坡点的高程 |
数字 |
行为
初始铰点设置在附着点处。根据目标曲面检查铰点高程，以确定横断面是位于挖方条件还是填方条件中。使用给定的“挖方坡度”或“填方坡度”计算到目标曲面的终止点。如果到终止点的高度超过“最大高度”，将插入具有“最大高度”的连接并添加梯级连接。将铰点重置为梯级的外侧边缘，重复执行此过程，直到边坡连接不再超过“最大高度”。
如其他边坡部件一样，（可选）此部件使您可以添加衬砌材质。可以指定三个坡度范围。如果连接的坡度达到指定的坡度值，则应用材质类型 1。如果连接的坡度介于坡度 1 和坡度 2 的值之间，则应用材质类型 2。同样，如果连接的坡度介于坡度 2 和坡度 3 的值之间，则应用材质 3。如果连接坡度比坡度限制 3 平坦，则不应用材质。
如果将衬砌材质添加到部件，则平行连接将以指定厚度添加到边坡连接。将垂直于连接测量此厚度参数（例如材质 1 厚度）。底层连接使用“Datum”进行编码，而边坡连接使用“Top”进行编码。由这些材质包围的造型使用材质名称进行编码。
在 AutoCAD Civil 3D 2010 及以前的版本中，垂直测量“材质厚度”参数。在 AutoCAD Civil 3D 2011 及更高版本中，则是垂直于连接来测量此参数。因此，如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件，并重新生成道路，则此参数会随之更改以反映这一新行为。使用此部件的任何体积报告都将更新为反映新行为。
布局模式操作

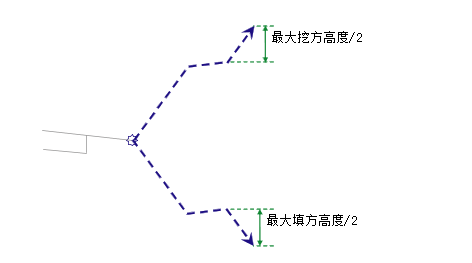

在布局模式中，此部件按照最大高度绘制初始挖方和填方坡度，然后绘制一个梯级，最后绘制高度为“最大高度”一半的挖方和填方边坡。边坡连接的终止箭头指向外部。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
|
点、连接或造型 |
代码 |
描述 |
|---|---|---|
|
P1 |
Hinge Hinge_Cut 或 Hinge_Fill |
挖方或填方条件的铰点。仅适用于实际边坡连接的内侧边缘。 |
|
P2 |
Daylight Daylight_Cut 或 Daylight_Fill |
边坡点和挖方或填方条件的边坡点。仅适用于实际的边坡点。 |
|
P2 |
Bench_In |
梯级的内侧边缘 |
|
P3 |
Bench_Out |
梯级的外侧边缘 |
|
所有连接 |
Top Datum |
|
|
最终边坡连接 |
Top Datum Daylight Daylight_Cut |
挖方横断面的边坡连接 |
|
最终边坡连接 |
Top Datum Daylight Daylight_Fill |
填方横断面的边坡连接 |

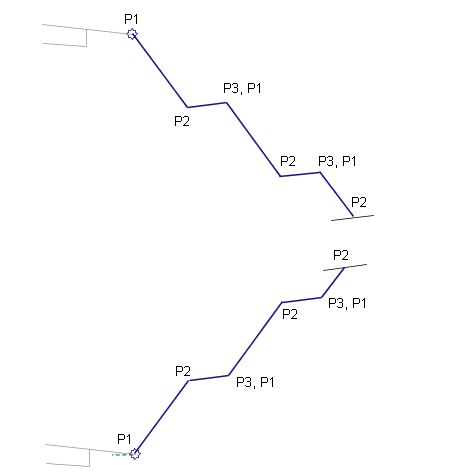

编码图
