此部件使您可以选择原地面曲面和岩石曲面作为目标。
根据位置 (上方或下方)，边坡将使用不同的坡度和沟渠解决方案。在填方和非岩石挖方情况下，此部件的行为方式与“基本边坡挖方沟渠”部件相同。
附着
对于挖方情况，附着点位于沟渠前坡的内侧边缘上；对于填方情况，附着点位于边坡连接的内侧边缘上。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 侧 | 指定要将部件放置在哪一侧 | 左/右 | 右 |
| 边坡连接 | 包含或忽略边坡连接 | 包含/忽略 | 包含 |
| 挖方坡度 | 用于非岩石挖方的边坡连接的坡度 | 正数 | 2 (:1) |
| 填方坡度 | 填方边坡连接的坡度 | 正数 | 4 (:1) |
| 前坡坡度 | 沟渠前坡连接的坡度（仅限于挖方） | 正数 | 4 (:1) |
| 沟渠深度 | 沟渠的深度 | 正数 |
1.2 米 4.0 英尺 |
| 底部宽度 | 沟渠底部的宽度（零表示“V”形沟渠） | 正数 |
0.6 米 2.0 英尺 |
| 后坡坡度 | 沟渠后坡连接的坡度（仅限于挖方） | 正数 | 4:1 |
| 后坡宽度 | 沟渠后坡连接的宽度 (仅限于挖方) | 正数 |
1.2 米 4.0 英尺 |
| 岩石挖方 1 深度限制 | 第一个岩石挖方坡度的高度 | 正数 |
3.0 米 9.0 英尺 |
| 岩石挖方 1 坡度 | 第一个岩石挖方段的坡度 | 正数 | 4 (:1) |
| 岩石挖方 2 坡度 | 第二个岩石挖方段的坡度 | 正数 | 1 (:1) |
| 原地面剥离宽度 | 要在岩石顶部剥离的 EG 的宽度 | 正数 |
1.5 米 5.0 英尺 |
| 边坡连接坡度 | 到 EG 的连接的坡度 | 正数 | 2 (:1) |
| 放置衬砌材质 | 指定沿边坡连接放置可选材质衬砌。可以选择“全部连接”、“边坡连接”、“仅填方连接”和“无”。 | 字符串 | 无 |
| 坡度限制 1 | 指定坡度限制，达到此限制将放置关联的材质衬砌 | 坡度 | 1 : 1 |
| 材质 1 厚度 | 指定衬砌材质的厚度。将垂直于连接测量此厚度。 | 正数 | 12 英寸 |
| 材质 1 名称 | 指定沿放坡连接应用于衬砌的材质的名称 | 字符串 | 抛投乱石层 |
| 坡度限制 2 | 指定坡度限制，达到此限制将放置关联的材质衬砌 | 坡度 | 2:1 |
| 材质 2 厚度 | 指定衬砌材质的厚度。将垂直于连接测量此厚度。 | 正数 | 6 英寸 |
| 材质 2 名称 | 指定沿放坡连接应用于衬砌的材质的名称 | 字符串 | 抛投乱石层 |
| 坡度限制 3 | 指定坡度限制，达到此限制将放置关联的材质衬砌 | 坡度 | 4:1 |
| 材质 3 厚度 | 指定衬砌材质的厚度。将垂直于连接测量此厚度。 | 正数 | 4 英寸 |
| 材质 3 名称 | 指定沿放坡连接应用于衬砌的材质的名称 | 字符串 | 已播种的草地 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
| 参数 | 描述 | 状态 |
|---|---|---|
| 原地面曲面 | 边坡的原地面曲面的名称。可以为以下对象类型指定此曲面：曲面。 | 必需 |
| 岩石曲面 | 岩石挖方的岩石曲面。可以为以下对象类型指定此曲面：曲面。 | 可选 |
输出参数
无。
行为

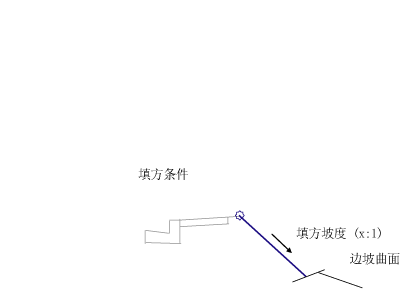

测试附着点，以确定它位于挖方中还是填方中。如果位于填方中，则以给定的填方坡度将填方边坡连接延伸到现有曲面。
如果点 P1 或 P2 位于岩石曲面下方，则将添加前坡、沟渠底部和后坡，根据“岩石挖方 1 深度限制”指定的高度添加岩石挖方 1 连接。如果岩石挖方连接未到达岩石挖方 2 坡度上的岩石曲面，将添加第二个岩石挖方连接。创建连接（在岩石曲面后，与其的距离为指定的缓冲区距离）时会创建剥离区域。最终，将使用“边坡连接坡度”参数指定的坡度插入到原地面的边坡连接。

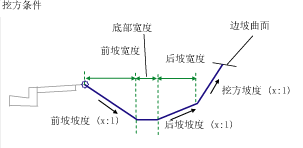

如果边坡不在岩石曲面下方，则将添加前坡、沟渠底部和后坡，并以给定的挖方坡度将挖方边坡连接从后坡端点延伸到边坡曲面。
（可选）此部件使您可以添加衬砌材质。将垂直于连接测量此材质厚度参数（例如材质 1 厚度）。可以指定三个坡度范围。如果连接的坡度达到指定的坡度值，则应用材质类型 1。如果连接的坡度介于坡度 1 和坡度 2 的值之间，则应用材质类型 2。同样，如果连接的坡度介于坡度 2 和坡度 3 的值之间，则应用材质 3。如果连接坡度比坡度限制 3 平坦，则不应用材质。
如果将衬砌材质添加到部件，则平行连接将以指定厚度添加到边坡连接。将垂直于连接测量此厚度参数（例如材质 1 厚度）。底层连接使用“Datum”进行编码，而边坡连接使用“Top”进行编码。由这些材质包围的造型使用材质名称进行编码。
在 AutoCAD Civil 3D 2010 及以前的版本中，垂直测量材质厚度参数。在 AutoCAD Civil 3D 2011 及更高版本中，垂直于连接测量此参数。因此，如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件，然后重新生成道路，则此参数将更改为反映新行为。使用此部件的任何体积报告都将更新为反映新行为。
布局模式操作
在布局模式下，该部件将使用与现有“基本边坡挖方沟渠”相同的布局行为。
点、连接和造型代码
下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。
| 点、连接或造型 | 代码 | 描述 |
|---|---|---|
| P1 | Hinge、Hinge_Fill | 仅填方条件 - 填方边坡连接的铰点 |
| P2 | Ditch_In、Daylight、Daylight_Fill | 仅挖方情况 - 沟渠内侧边缘，仅填方情况 - 边坡点 |
| P3 | Ditch_Out | 仅挖方条件 - 沟渠的外侧边缘 |
| P4 | Hinge_Cut | 仅挖方条件 - 挖方边坡连接的铰点 |
| P5 - n | Daylight Daylight_Cut | 仅挖方条件 - 边坡点 |
| L1 - n | Top, Datum | 未铺装的完工坡面 |
| L1 | Top、Datum、Daylight_Fill、Slope_Link（仅挖方） | 填方中的边坡连接 |
| L2 | Ditch | 沟渠底部 |
| L3 | Slope_Link | 沟渠坡度 |
| L4 - Ln | Top、Datum、Daylight、Daylight_Cut | 挖方中的边坡连接 |

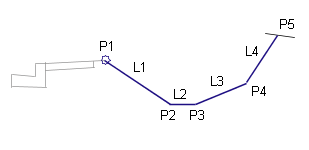

编码图
下面的编码图显示了无岩石曲面的挖方情况下的代码。
下面的编码图显示了填方情况下的代码。
下面的编码图显示了存在岩石曲面的挖方情况下的代码。
