此部件可根据存在的是挖方条件还是填方条件，自动将各种部件（例如常用连接、加宽、沟渠或边坡部件）应用于装配。
条件挖方或填方部件是作为条件部件参考的特殊类型的部件。条件部件会在存在用户指定的特定条件时自动向装配添加指定的部件。
例如，如果装配包含条件挖方或填方部件，则 AutoCAD Civil 3D 将分析该部件的桩号、偏移和高程位置，以确定该部件是处于挖方条件还是填方条件。依据用户设定条件挖方或填方部件参数的方式，系统会根据该部件是处于挖方条件还是填方条件，自动将不同类型的后续部件应用（添加）到装配。
若要了解有关如何使用条件挖方或填方部件的详细信息，请参见教程。
下图显示了由以下内容构成的道路装配横断面：
- 一个左侧车道和一个右侧车道
- 四个条件挖方或填方部件（两个在左侧，两个在右侧）
- 左上侧的条件挖方或填方部件配置为在 AutoCAD Civil 3D 检测到装配处于挖方条件时自动添加台阶部件。
- 已将左下侧的条件挖方或填方部件配置为在系统检测到该部件处于填方条件时自动在左侧添加路肩和坡率部件。
- 同样，已将右上侧的条件挖方或填方部件配置为在系统检测到挖方条件时添加沟渠部件，而将右下侧的条件挖方或填方部件配置为在系统检测到填方条件时添加路肩和坡率部件。
用户可以将一个或多个条件挖方或填方部件添加到装配，从而在装配中创建简单或复杂的条件行为。例如，在上一个样例中，用户也可以添加在系统检测到部件处于大于 3 米（或其他指定值）的填方条件时自动以给定坡度生成边坡的条件挖方或填方部件。同样，用户也可以添加在系统检测到大于指定值的填方条件时自动应用加宽的条件挖方或填方部件。
使用条件挖方或填方部件创建装配时，“装配特性”对话框的“构造”选项卡中显示的装配构造指明了处理部件的顺序。
使用条件挖方或填方部件时，请务必注意以下几点：
- AutoCAD Civil 3D 相对于目标曲面分析部件的桩号、偏移和高程位置，以确定该部件是处于挖方条件还是填方条件。
- 将包含条件挖方或填方部件的装配应用于道路模型时，仅将在任意给定桩号处应用该装配的特定部分。
- 由于条件挖方或填方部件使用目标，因此用户必须在建模（生成）道路之前在任意条件挖方或填方部件上设定目标。有关设定目标的详细信息，请参见 AutoCAD Civil 3D 用户手册帮助“道路”一章中的。
- 与大多数其他部件不同，条件挖方或填方部件不会在建模模式下创建任何点、连接或造型。
多个条件挖方或填方部件

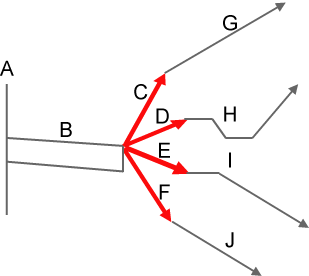

可将多个条件挖方或填方部件附着到装配上的同一个点。这包括多个挖方和/或多个填方条件挖方或填方部件，如下图所示。
此图仅显示了装配的右侧。下表描述了装配的此侧所包含的组件。
| 组件 | 描述 |
|---|---|
| A | 装配基准线 |
| B | 右侧车道部件 |
| C | “类型”参数设定为“挖方”的条件挖方或填方部件。如果条件为挖方，且挖方条件介于为部件 (C) 指定的最小/最大距离值之间，则将应用指定类型的部件 (G)。 |
| D | “类型”参数设定为“挖方”的条件挖方或填方部件。如果条件为挖方，且挖方条件介于为部件 (D) 指定的最小/最大距离值之间，则将应用沟渠部件 (H)。 |
| E | “类型”参数设定为“填方”的条件挖方或填方部件。如果条件为填方，且填方条件介于为部件 (E) 指定的最小/最大距离值之间，则将应用指定类型的部件 (I)。 |
| F | “类型”参数设定为“填方”的条件挖方或填方部件。如果条件为填方，且填方条件介于为部件 (F) 指定的最小/最大距离值之间，则将应用指定类型的部件 (J)。 |
| G | 指定类型的部件，在挖方条件介于为部件 (C) 指定的最小/最大距离值之间时应用。 |
| H | 指定类型的部件，在挖方条件介于为部件 (D) 指定的最小/最大距离值之间时应用。 |
| I | 指定类型的部件，在填方条件介于为部件 (E) 指定的最小/最大距离值之间时应用。 |
| J | 指定类型的部件，在填方条件介于为部件 (E) 指定的最小/最大距离值之间时应用。 |
用户可使用“最小距离”和“最大距离”输入参数控制挖方或填方限制高度。使用“布置宽度”和“布置坡率”输入参数，用户可以在布置模式下绘制图形时通过此部件控制图形的显示位置。
对于可添加到装配中的条件挖方或填方部件的数量没有限制。
附着
此部件可附着到任意部件或装配附着点。后续部件可附着到条件挖方或填方部件的终点。
输入参数
注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。
| 参数 | 描述 | 类型 | 默认值 |
|---|---|---|---|
| 侧 | 指定要将部件插入到装配或道路的哪一侧。 | 左/右 | 右 |
| 布置宽度 | 指定绘制用于在布置模式下表示此部件的线的长度。将此参数与“布置坡率”参数配合使用，用户可以定位条件挖方或填方部件以及附着到该部件的部件，但不会显示这些部件，也不会对道路模型有任何影响。 | 正数 |
3.6 米 12.0 英尺 |
| 布置坡率 | 指定绘制用于在布置模式下表示此部件的线的坡率。将此参数与“布置宽度”参数配合使用，用户可以定位条件挖方或填方部件以及附着到该部件的部件，但不会显示这些部件，也不会对道路模型有任何影响。 | 数字（正值或负值） |
1:1（挖方） -1:1（填方） |
| 类型 | 指定此部件用于将其自身与目标进行比较的条件类型。 | 挖方/填方 | 挖方 |
| 最小距离 | 指定继续处理连接到此条件挖方或填方部件的部件所需的最小挖方深度或最小填方高度。 | 数字（正值或负值） |
0.0 米 0.0 英尺 |
| 最大距离 | 指定继续处理连接到此条件挖方或填方部件的部件所需的最大挖方深度或最大填方高度。 | 正数 |
9999.0 英尺 9999.0 米 |
目标参数
本部分列出了此部件中可以被映射到一个或多个目标对象（例如图形中的曲面、路线或纵断面对象）的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。
| 参数 | 描述 | 状态 |
|---|---|---|
| 曲面 | 用于确定当前桩号、偏移和高程是处于挖方条件还是填方条件的曲面。所使用的桩号、偏移和高程来自条件挖方或填方部件附着点。 | 必需 |
输出参数
无。
行为
请参见描述。
布置模式操作
在布置模式下，此部件使用“布置宽度”和“布置坡率”输入参数值绘制线。此线表示装配中应用条件挖方或填方部件的位置。
点、连接和造型代码
与大多数其他部件不同，条件挖方或填方部件不会在建模模式下创建任何点、连接或造型。
编码图
下面的编码图显示了在布置模式下创建的点和连接。在建模模式下，不会为此部件创建任何点、连接或造型代码。
