基本挡墙

此部件可以在道路曲面上创建双面挡墙。

此部件是一组快速入门部件中的一个部件，用于进行简单的道路建模，还在教程和培训过程中使用。

附着

附着点位于挡墙底部的中心。

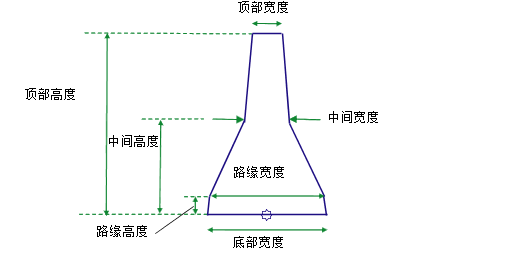

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
顶部宽度	挡墙顶部的宽度	正数	0.15 米 0.5 英尺
中间宽度	挡墙中间的宽度	正数	0.225 米 0.75 英尺
底部宽度	挡墙底部的宽度	正数	0.6 米 2.0 英尺
顶部高度	挡墙顶部的高度	正数	0.9 米 3.0 英尺
中间高度	挡墙中间的高度	正数	0.45 米 1.5 英尺
路缘高度	挡墙路缘的高度	正数	0.075 米 0.25 英尺
路缘宽度	挡墙路缘顶部的宽度	正数	0.6 米 1.9 英尺

输出参数

无。

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

目标参数：无。

行为

此部件用于构造双面挡墙造型，基层的中心位于附着点处。

布局模式操作

在布局模式中，此部件按照输入参数指定的方式绘制挡墙造型。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
P1 - P8	P1, P2, ... P8
所有连接	Barrier
S1	Barrier

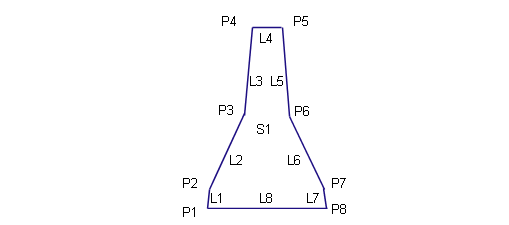

编码图
