标准边坡

此部件用于使用用户定义的坡度配置(例如挖方和填方条件的平缓、中等和最大坡度)来创建道路侧边边坡连接。

此部件用于在挖方情况下创建“V”形沟渠或平底沟渠,并且包含一个选项,用于包括针对陡峭填方条件的护栏加宽。

在需要将道路模型保持在未完成状态的情况下,可以忽略最终的边坡连接。例如,为了使相邻特性上的放坡曲面可以连接到未完成道路的铰点上,可能需要这样做。

也可以为边坡和其他连接(“全部连接”、“边坡连接”、“仅填方连接”和“无”)指定可选衬砌材质。

附着

此部件通常附着在道路外侧边缘(例如路肩边缘、人行道后部或路缘后部)处使用的部件。根据条件的不同,其附着点位于沟渠前部连接的内侧边缘、平缓或中等填方坡度的顶部或者护栏加宽连接的内侧边缘上。

输入参数

注意:除非另有说明,否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度,否则所有坡度均为“水平宽度比垂直高度”格式(例如,4:1)。

参数

描述

类型

默认值

指定要将部件放置在哪一侧

左/右

包含边坡连接

忽略边坡连接

包含或忽略边坡连接。

包含/忽略

包含

平缓挖方坡度

要尝试的第一个最平缓的集水坡度。(x:1)

正数

6 (:1)

平缓挖方最大高度

使用“平缓挖方坡度”的闭合连接所允许的最大高度

数字

1.5 米

5 英尺

中等挖方坡度

“平缓挖方坡度”连接超过“平缓挖方最大高度”时使用的挖方坡度

正数

4 (:1)

中等挖方最大高度

使用“中等挖方坡度”的闭合连接所允许的最大高度。

数字

3 米

10 英尺

陡峭挖方坡度

“中等挖方坡度”连接超过“中等挖方最大高度”时使用的挖方坡度

正数

2 (:1)

前坡宽度

对于挖方横断面而言,指沟渠前面连接的宽度

数字

3.6 米

12 英尺

前坡坡度

沟渠前面连接的坡度 (x:1)。此连接始终向下插入。

正数

4 (:1)

沟渠宽度

沟渠底部的宽度。用 0 表示“V”形沟渠。

正数

1 米

3 英尺

平缓填方坡度

要尝试的第一个最平缓的集水坡度。(x:1)

正数

6 (:1)

平缓填方最大高度

使用“平缓填方坡度”的闭合连接所允许的最大高度

数字

1.5 米

5 英尺

中等填方坡度

“平缓填方坡度”连接超过“平缓填方最大高度”时使用的填方坡度

正数

4 (:1)

中等填方最大高度

使用“中等填方坡度”的闭合连接所允许的最大高度

数字

3 米

10 英尺

陡峭填方坡度

“中等填方坡度”连接超过“中等填方最大高度”时使用的填方坡度

正数

2 (:1)

护栏宽度

使用“陡峭填方坡度”的填方坡度的护栏加宽连接的宽度。使用零表示不加宽护栏。

正数

0.6 米

2 英尺

护栏百分比坡度

护栏加宽连接的百分比坡度

数字

-2 (%)

包含护栏

忽略护栏

如果为包含,则在护栏加宽时插入护栏结构。如果为忽略,则不插入护栏结构。

包含/忽略

忽略

到立柱的宽度

包含护栏时,指从附着点到护栏立柱内侧边缘的宽度。

数字

0.3 米

1 英尺

舍入选项

指定在捕捉点处舍入边坡连接

字符串

舍入方式

指定用于舍入的参数

字符串

长度

舍入参数

指定长度或半径的值

正数

1.500 英尺

舍入镶嵌

指定舍入连接上间断点的数目(最多 10 个连接)

正数

6

放置衬砌材质

指定沿边坡连接放置可选材质衬砌。可以选择“全部连接”、“边坡连接”、“仅填方连接”和“无”。

字符串

坡度限制 1

指定坡度限制,达到此限制将放置关联的材质衬砌

坡度

1 : 1

材质 1 厚度

指定衬砌材质的厚度。将垂直于连接测量此厚度。

正数

12 英寸

材质 1 名称

指定沿放坡连接应用于衬砌的材质的名称

字符串

抛投乱石层

坡度限制 2

指定坡度限制,达到此限制将放置关联的材质衬砌

坡度

2:1

材质 2 厚度

指定衬砌材质的厚度。将垂直于连接测量此厚度。

正数

6 英寸

材质 2 名称

指定沿放坡连接应用于衬砌的材质的名称

字符串

抛投乱石层

坡度限制 3

指定坡度限制,达到此限制将放置关联的材质衬砌

坡度

4:1

材质 3 厚度

指定衬砌材质的厚度。将垂直于连接测量此厚度。

正数

4 英寸

材质 3 名称

指定沿放坡连接应用于衬砌的材质的名称

字符串

已播种的草地

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息,请参见 AutoCAD Civil 3D 用户手册帮助中的。

参数

描述

状态

边坡曲面

边坡曲面的名称。以下对象类型可用作用于指定曲面的目标:曲面。

必需

输出参数

参数

描述

类型

边坡偏移

边坡点的偏移

数字

边坡高程

边坡点的高程

数字

行为

此部件按照以下步骤决定应用哪个条件:

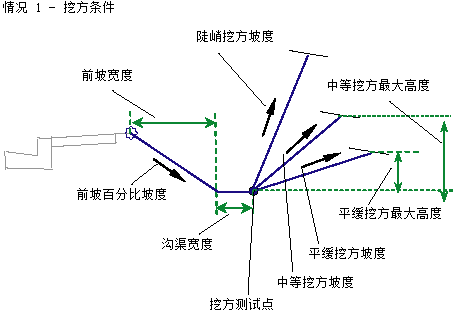

  1. 使用“前坡宽度”、“前坡坡度”和“沟渠宽度”参数来计算挖方测试点的位置(参见图)。
  2. 如果前坡坡度或沟渠底部的任何部分处于挖方中,将按如下所述将该横断面作为挖方横断面进行计算:

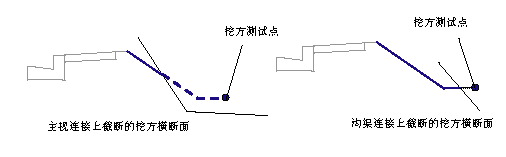

    • 如果挖方测试点位于目标曲面之上,前坡连接或沟渠底部将在它与从挖方到填方的曲面的交点处截断,否则:
    • 如果“包含边坡连接”设置为忽略,则不计算边坡连接。
    • 使用“平缓挖方坡度”值计算到目标曲面的终止点。
    • 如果平缓挖方坡度的高度超过了“平缓挖方最大高度”,将使用“中等挖方坡度”值重新计算到目标曲面的终止点。
    • 如果中等挖方坡度的高度超过了“中等挖方最大高度”,将使用“陡峭挖方坡度”值重新计算到目标曲面的终止点。

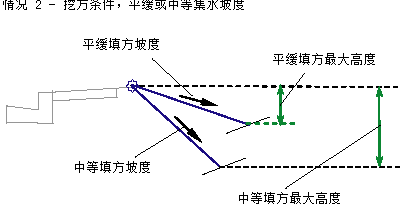

  3. 如果前坡连接或沟渠底部的任何部分都不在目标曲面之下,将按如下所述将该横断面作为填方横断面进行计算:
    • 使用“平缓填方坡度”值计算到目标曲面的终止点。
    • 如果平缓填方坡度的高度超过了“平缓填方最大高度”,将使用“中等填方坡度”值重新计算到目标曲面的终止点。
    • 如果中等填方坡度的高度超过了“中等填方最大高度”,将使用“护栏宽度”和“护栏百分比坡度”参数将护栏加宽连接添加到部件中(除非“护栏宽度”为 0)。使用“陡峭填方坡度”值从护栏加宽连接的外侧边缘重新计算到目标曲面的终止点。
    • 如果“包含边坡连接”为真,则将平缓、中等或陡峭填方坡度连接添加到装配中。

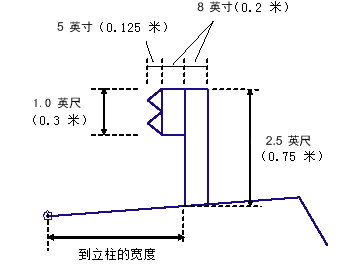

护栏结构可应用于符合使用陡峭填方坡度标准的填方横断面。如果符合此规则,“护栏宽度”不为零且“包含护栏”设置为真,将在里程处绘制护栏结构。护栏结构的标注是固定的,如下图所示。

如其他边坡部件一样,(可选)此部件使您可以添加衬砌材质。可以指定三个坡度范围。如果连接的坡度达到指定的坡度值,则应用材质类型 1。如果连接的坡度介于坡度 1 和坡度 2 的值之间,则应用材质类型 2。同样,如果连接的坡度介于坡度 2 和坡度 3 的值之间,则应用材质 3。如果连接坡度比坡度限制 3 平坦,则不应用材质。

如果将衬砌材质添加到部件,则平行连接将以指定厚度添加到边坡连接。将垂直于连接测量此厚度参数(例如材质 1 厚度)。底层连接使用“Datum”进行编码,而边坡连接使用“Top”进行编码。由这些材质包围的造型使用材质名称进行编码。

注:

AutoCAD Civil 3D 2010 及以前的版本中,垂直测量“材质厚度”参数。在 AutoCAD Civil 3D 2011 及更高版本中,则是垂直于连接来测量此参数。因此,如果您在 AutoCAD Civil 3D 2011 或更高版本中打开的图形包含这些在 AutoCAD Civil 3D 2010 或以前的版本中创建的部件,并重新生成道路,则此参数会随之更改以反映这一新行为。使用此部件的任何体积报告都将更新为反映新行为。

布局模式操作

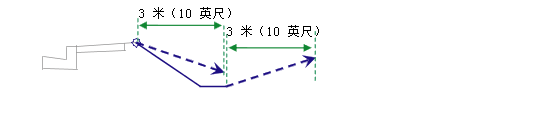

在布局模式中,此部件将显示挖方和填方平缓坡度条件。边坡连接向外水平延伸 3 米(10 英尺)并以虚线显示,终止箭头指向外部。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型

代码

描述

P1

Hinge

Hinge_Fill

正常填方条件的铰点

P2

Hinge

Hinge_Fill

具有护栏加宽的填方条件的铰点

P2

Ditch_In

沟渠底部的内侧边缘 (仅限于挖方条件)

P3

Ditch_Out

Hinge

Hinge_Cut

沟渠底部的外侧边缘 (仅限于挖方条件)

P3

Daylight

Daylight_Fill

填方坡度桩点(仅限于填方条件)

P4

Daylight

Daylight_Cut

挖方坡度桩点(仅限于挖方条件)

全部连接

Top

Datum

此部件添加的所有连接,护栏结构连接除外。

护栏点

未为护栏结构(如果包含)上的点指定任何代码。

护栏连接

Guardrail

构成护栏结构(如果包含)的所有连接。

L3

Top

Datum

Daylight

Daylight_Cut

挖方横断面的边坡连接

填方边坡连接

Top

Datum

Daylight

Daylight_Fill

填方横断面的边坡连接

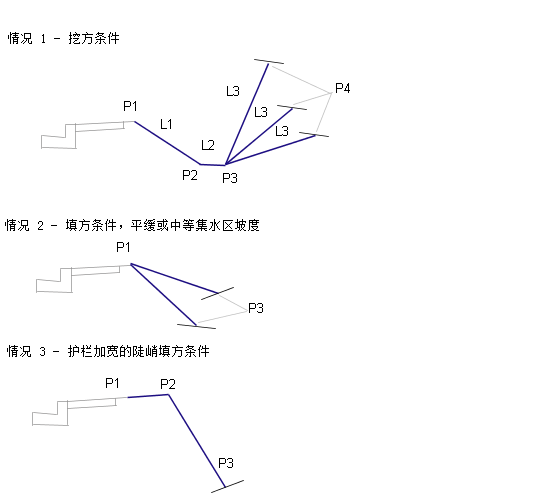

编码图
