抛物线型车道

此部件可以创建行车道左右两侧之间的城市抛物线型车道的设计坡面、铺装层和底基的横断面表示。

用一系列短的直线连接模拟抛物线造型。不向行车道应用任何超高。铺装层结构遵循 AutoCAD Civil 3D“帮助”中的“铺装横断面的铺装层结构”中介绍的标准。

附着

附着点位于完工坡面曲面上的公路路拱处。此部件关于附着点对称。

输入参数

注意：除非另有说明，否则所有标注均以米或英尺为单位。除非指明是带有“%”符号的百分比坡度，否则所有坡度均为“水平宽度比垂直高度”格式（例如，4:1）。

参数	描述	类型	默认值
路拱高度	从基线中心点到公路路拱的高度	正数	0.10 米 0.3333 英尺
宽度	从行车道左边到行车道右边的道路宽度	正数	7.2 米 24.0 英尺
铺装 1 深度	完工坡面和铺装 1 曲面之间的深度（0 表示忽略）	数字（非负数）	0.025 米 0.083 英尺
铺装 2 深度	铺装 1 和铺装 2 曲面之间的深度（0 表示忽略）	数字（非负数）	0.025 米 0.083 英尺
基层深度	铺装 2 和基层曲面之间的深度（0 表示忽略）	数字（非负数）	0.100 米 0.333 英尺
底基深度	基层和底基曲面之间的深度（0 表示忽略）	数字（非负数）	0.300 米 1.0 英尺
百分比坡度	从行车道左边到行车道右边的基线的百分比坡度	数字	0 (%)
增量数	模拟抛物线造型的直线增量的数量	正偶数	8

目标参数

本部分列出了此部件中可以被映射到一个或多个目标对象的参数。有关详细信息，请参见 AutoCAD Civil 3D 用户手册帮助中的。

目标参数：无。

输出参数

无。

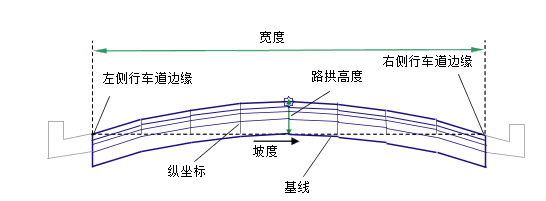

行为

通过从附着点减去“路拱高度”来计算基线的中心，通过在附着点两侧以对称的方式应用“宽度”和“坡度”来计算行车道的左边和右边。沿基线上的偶数间隔计算抛物线的纵坐标，同时添加直线连接以连接纵坐标点。为指定深度处的铺装 1、铺装 2、基层和底基层曲面插入平行曲面。

布局模式操作

在布局模式中，此部件显示根据指定的输入参数计算出来的车道连接。

点、连接和造型代码

下表列出了此部件的已指定了代码值的点、连接和造型代码。此部件的未指定代码值的点、连接或造型代码不包含在此表中。

点、连接或造型	代码	描述
	ETW	完工坡面上的车道的外侧边缘
	ETW_Pave1	基层曲面上的车道的外侧边缘
	ETW_Pave2	底基上的车道的外侧边缘
	路拱	完工坡面上的路拱点
	Crown_Pave1	铺装 1 上的路拱点
	Crown_Pave2	铺装 2 上的路拱点
	Crown_Base	基层上的路拱点
	Crown_Sub	底基上的路拱点
	Top Pave	完工坡面
	Pave1	铺装 1 曲面
	Pave2	铺装 2 曲面
	Base	基层曲面
	SubBase Datum	底基层曲面
S1	Pave1	完工坡面与铺装 1 曲面之间的区域
S2	Pave2	铺装 1 曲面与铺装 2 曲面之间的区域
S3	Base	铺装 2 曲面与基准曲面之间的区域
S4	SubBase	基层和底基之间的区域

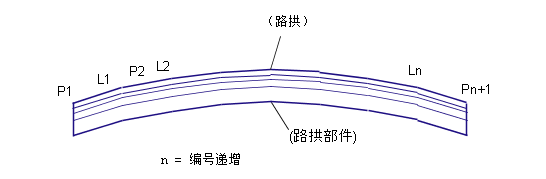

编码图
