查看道路曲面下方的排水要素

铺装层排水要素主要位于路面以下。 要显示它们，您可以导航到路面下方或使路面变透明。

注： 您也可以调整模型的地表不透明度。

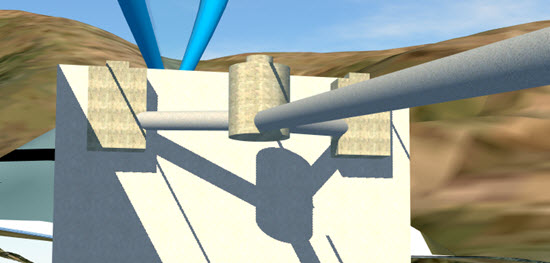

导航到路面下方

1. 打开“应用程序选项”，然后在“导航”选项卡下取消选择“将鼠标导航锁定在地面上方”。

   请参见设置导航选项。

2. 进行放大以使视图位于所需的道路下。

   有关详细信息，请参见导航模型。

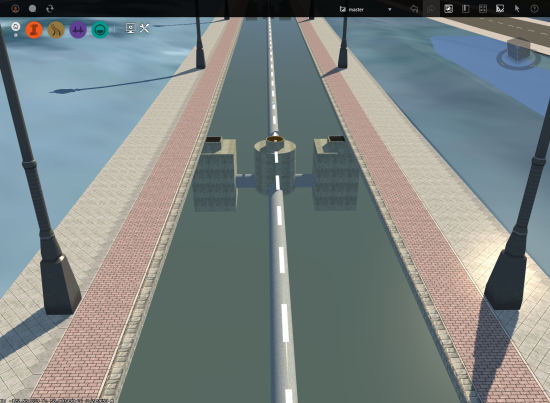

使路面变透明

1. 单击 以打开样式选项板。
2. 选择“材质组”选项卡，然后双击所需的“材质组”样式以进行编辑。
   注： 材质组是将材质映射到道路样式不同部分的材质及关联类别的集合。 可以分别定义材质组的每个组件。

   如果您不知道要编辑哪个“材质组”：

   1. 选择所需的设计道路，然后单击实用工具栏中的 以进入编辑模式。

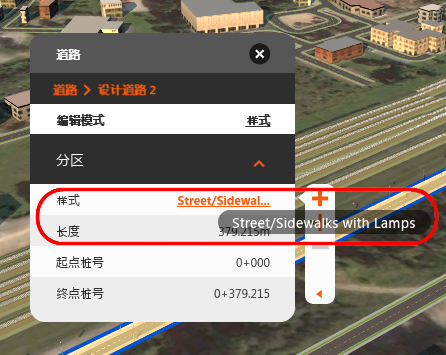

   2. 将资源卡“编辑模式”切换为“样式”。 道路样式的名称将显示在资源卡上。 请注意样式名称和位置。 在下面的示例中，道路样式为“带路灯的人行道”，位于“街道”样式目录内。

   3. 打开“样式”选项板，并选择“道路”选项卡。
   4. 在“样式”选项板中双击所需的“道路样式”以对其进行编辑。

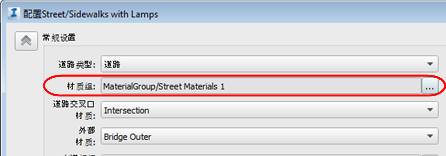

   5. “材质组”名称和位置将列在“道路样式配置”对话框中。 记下“材质组”的名称和位置后，关闭“道路样式配置”对话框。

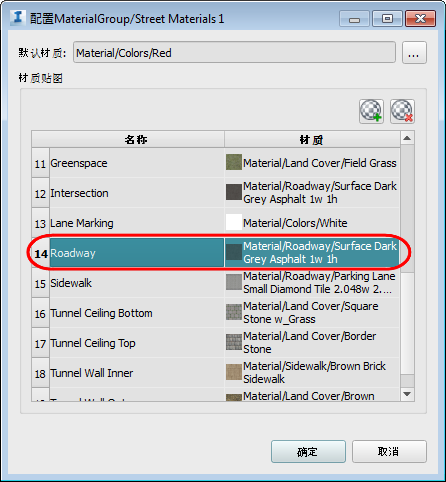

3. 双击“配置材质组”对话框中“道路”的“材质”字段。

4. 双击“选择材料/颜色”对话框中的<父级>，然后双击“颜色”文件夹。
5. 选择“透明”，然后单击“确定”。
6. 在“配置材质组”对话框中单击“确定”。
7. 单击 ，或按 F5 键重新生成此模型。
