修改环行交叉口几何图形

使用画布内编辑夹点或通过资源卡修改圆盘和环行交叉口分支几何图形。还可以在环形交叉口资源卡中更改环行交叉口标准。

注： 若要创建环行交叉口，请参见将交叉口转换为环行交叉口。

修改环行交叉口圆盘几何图形

1. 单击实用程序栏中的 进入“编辑模式”。
2. 选择环行交叉口。

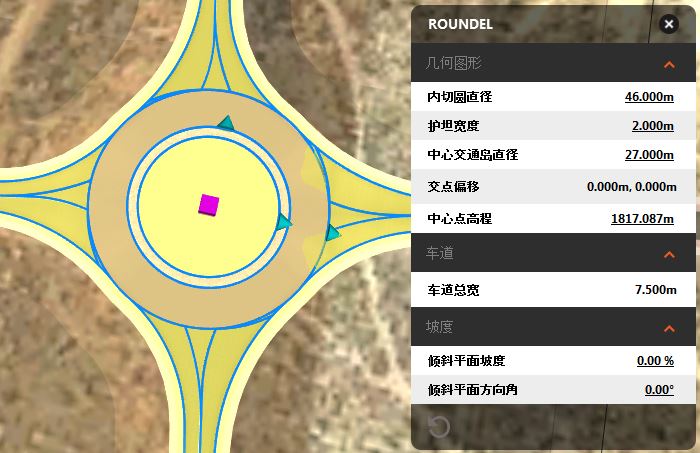

3. 单击环行交叉口中心一次以选择圆盘。

4. 拖动 编辑夹点以调整圆盘环岛边缘带几何图形、中心岛或内切圆直径的尺寸。 可以拖动 编辑夹点来偏移环行交叉口中心位置。 “圆盘”资源卡也将显示。单击资源卡中的圆盘几何图形值进行编辑。

修改环行交叉口分支的几何图形

1. 进入编辑模式。
2. 选择环行交叉口。

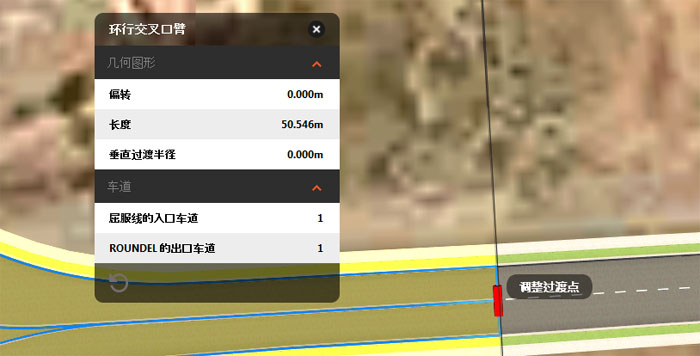

3. 单击环行交叉口分支一次将其选中。

4. 拖动 编辑夹点来调整环行交叉口分支过渡点。

   注： 在“环行交叉口分支”资源卡上的环行交叉口分支几何图形值为只读。

修改环行交叉口标准

创建环行交叉口后，还可以使用“环形交叉口”资源卡随时更改环行交叉口样式。

1. 进入编辑模式。
2. 选择环行交叉口。
3. 在“环形交叉口”资源卡的“标准”部分切换标准下拉列表。单击新样式将其应用到环形交叉口。
