下一操作会加工转向轴前端零件的外螺纹 (M20x2.5)。使用“螺纹”加工策略可为攻螺纹操作生成刀具路径。
- 在功能区上，单击
“CAM”选项卡
“车削”面板
“螺纹”
。
“刀具”选项卡
- 在“刀具”选项卡中，单击
。 - 单击
按钮可为攻螺纹操作添加新的刀具。 - 在“插入”选项卡上，从“类型:”下拉菜单中选择“攻螺纹”。然后，从镶件的“形状:”下拉菜单中选择“ISO 三角形完整型面”。将“螺距”设置为 2.5 毫米 (M20x2.5）。将其他值保留为其默认值。
- 在“夹头”选项卡上，从“样式:”下拉菜单中，选择具有默认值的“直接螺纹加工”夹头。
- 单击
按钮以创建新刀具。 - 单击
以关闭“刀具库”对话框。
“形状”选项卡
- 单击“形状”选项卡。

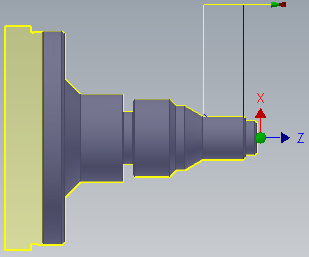

- 单击“螺纹面”按钮，然后选择要对其执行螺纹操作的零件（如下所示）的面。
选择的螺纹面
由于螺纹未覆盖整个选择的区域，因此需要为操作定义范围。
- 启用“范围”组。
- 将“毛坯前端偏移”更改为：0 mm
- 将“毛坯后端偏移”更改为：-2 mm
“加工路径”选项卡
- 单击“加工路径”选项卡。
- 从“攻螺纹类型:”下拉菜单中选择“右手型”。
- 将“螺纹深度”更改为 2 毫米
- 将“螺距”更改为 2.5 毫米
- 由于螺纹不会在凹槽处终止，因此请确保启用“在螺纹末端处减速”复选框以使末端处的螺纹逐渐消失。
- 将“下刀步距的数量:”更改为 8
