通过设置常用设置参数开始车削教程。
- 在功能区上，单击
“CAM”选项卡
“工件”面板
“设置”
。
“设置”选项卡处于激活状态的“设置”操作对话框。
“设置”选项卡
- 在“设置”组中，从“操作类型:”下拉菜单中选择“车削或铣削/车削”。
- 在“工件坐标系 (WCS)”组中，从“原点:”下拉菜单中选择“毛坯前侧”。
“毛坯”选项卡
- 单击“操作”对话框顶部的“毛坯”选项卡。

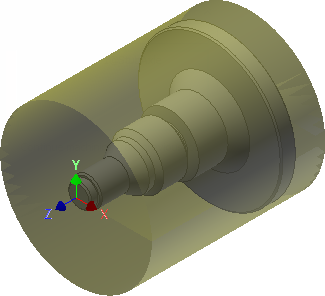

- 从“模式:”下拉菜单中选择“固定尺寸圆柱体”。
- 将“直径”更改为 105 毫米
- 将“长度”更改为 120 毫米
- 从“模型位置:”下拉菜单中选择“前偏移量”。
- 将“偏移”更改为 2 毫米
- 将“四舍五入为最接近的整数”更改为 0.1 毫米
- 单击
按钮，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以退出“设置”并关闭“操作”对话框。
继续执行对圆柱形毛坯进行面加工的步骤...
