使用“面”加工策略可加工毛坯的前侧。
- 在功能区上，单击
“CAM”选项卡
“车削”面板
“面”
。
这样会创建一个新面加工操作，并打开“操作”对话框，您可以在该对话框中编辑用于控制刀具路径的各个参数，以及选择要加工的实际形状。
“操作”对话框上的每个选项卡都分为多个组。在本教程中，随着学习的推进，每个相应组中的必要设置已更改。
“刀具”选项卡
- 在“刀具”选项卡中，单击
。 - 该操作将打开“刀具库”，您可以在库中的现有刀具中选择刀具或者定义新刀具。
- 从“样品库”>“样品车削刀具”刀具库中，选择刀具“#1 - CNMT09T308”。
- 单击
以关闭“刀具库”对话框。
“形状”选项卡
- 单击“形状”选项卡。
默认情况下，面加工操作会加工毛坯的整个前侧。这正是该操作所需的，因此不需要定义任何范围或模型。
“半径”选项卡
- 单击“半径”选项卡。
- 将会显示半径限制的预览。
- 保留默认值。

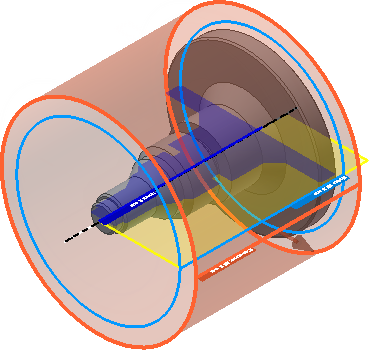

用于面加工操作的半径限制预览
“加工路径”选项卡
“加工路径”组中的参数用于控制如何布置实际的面加工刀具路径。
- 单击“加工路径”选项卡。
- 启用“多个加工路径”复选框。
- 将“步距的数量”更改为 2
开始计算
- 单击“操作”对话框底部的
，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以自动开始计算刀具路径。

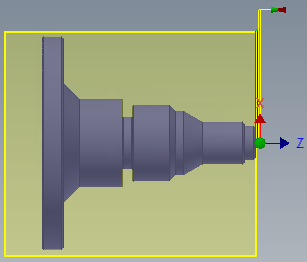

现在将计算刀具路径，并在图形窗口中显示预览。
继续执行加工车削型面的步骤...
