接下来，加工零件的型面以便移除大部分多余的材料。若要执行此操作，请使用上一操作中所使用的道具执行“型面”加工策略。
- 在功能区上，单击
“CAM”选项卡
“车削”面板
“型面”
。
“刀具”选项卡
- 在“刀具”选项卡中，单击
。 - 之前使用的刀具“#1 - CNMT09T308”仍应处于选中状态。
- 启用“允许开槽”复选框。
“形状”选项卡
需要进一步加工零件后侧，以清洁去除区域和圆角。必须定义一个范围，以便在零件限制内延伸操作。
- 单击“形状”选项卡。
- 启用“范围”组。
- 将“毛坯后端偏移”更改为 5 毫米
“加工路径”选项卡
- 单击“加工路径”选项卡。
- 启用“精加工路径”复选框。
- 启用“粗加工路径”组。
- 将“最大粗加工下刀步距”更改为 2 毫米
开始计算
- 单击“操作”对话框底部的
，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以自动开始计算刀具路径。

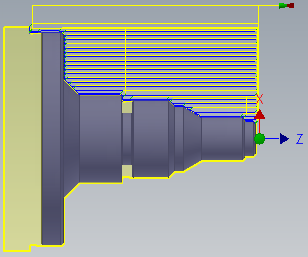

现在将计算刀具路径，并在图形窗口中显示预览。
继续了解加工凹槽...
